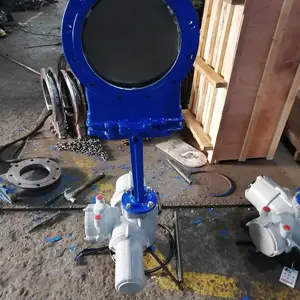

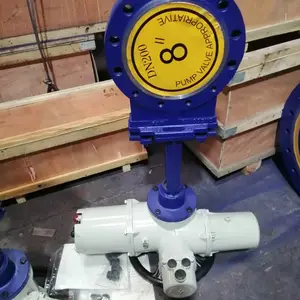

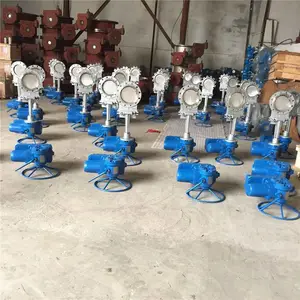

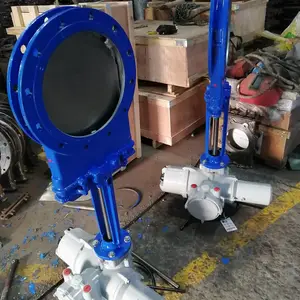

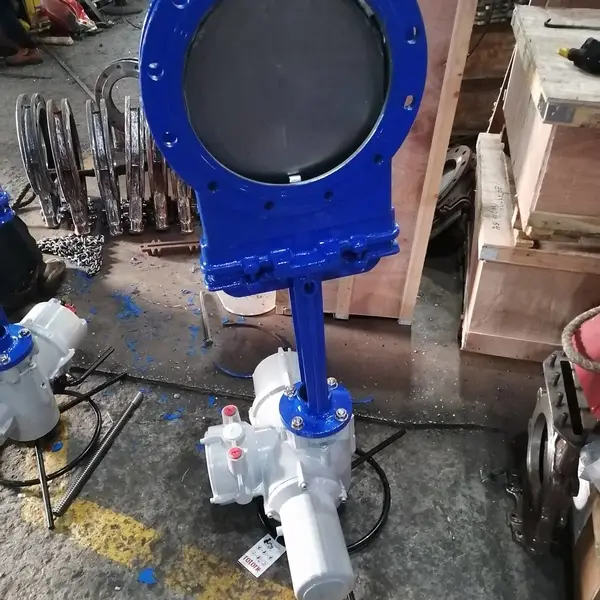

产品实拍

产品概述

•     刀型闸阀：手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为铸钢WCB/不锈钢CF8，具有排渣功能的的闸阀。采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，***了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

• 1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
  2、限位开关
  3、气源处理三联件（包括减压阀、过滤器、油雾器）
  4、定位器（调节型用）

•

• 执行标准

• 设计制造:JB/T8691-1998
  结构长度: GB/T15188.2-94
  法兰连接: GB/T9113.1-2000 JB/T79-94
  试验与验收: GB/T13927-92

•   性能参数

• PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数

  PZ73H-10C/16C	10、16	1.0、1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
  PZ73F-10P/16P
  PZ73Y-10P/16P

•  零部件材料

•

• PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料

  PZ73H-10C/16C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
  PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
  PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)
