相关描述：

1）充电桩智能控制器对充电桩具备测量、控制与保护的功能，如运行状态监测、故障状态监测、充电计量与计费以及充电过程的联动控制等。
2）具备防雷保护、过载保护、短路保护和漏电保护功能。
3）交流输出配置交流智能电能表，进行交流充电计量，具备完善的通信功能，可将计量信息通过RS485分别上传给充电桩智能控制器和网络运营平台。
4）使用充电手机客户端扫描充电二维码，进行充电。

1、概述

    电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。

充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种；按照充电模式有一桩一充和一桩双充。

    一体式充电机（木）指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。

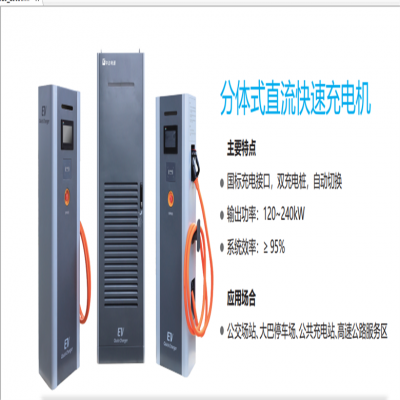

    分体式充电机（水）指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装； 分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。

3、适应电池范围

    充电机能够对下述电池中的一种或多种充电：锂离子蓄电池、镍氢蓄电池和铅酸蓄电池。充电机控制器能自动识别并选择相应的充电程序和管理参数，具有为电动汽车动力电池系统安全、自动充满电的能力。

4、充电方式设定

    充电机的充电设定方式可以分为手动设定方式和自动设定方式两种。

4.1 手动设定方式

    通过专业操作人员设置充电方式、充电电压、充电电流等参数，当充电机与电动汽车连接正常时，充电机根据设定参数执行相应操作，完成充电过程。

    手动设定方式下，充电机与电池管理系统（BMS）无数据交换，BMS 不对充电机作任何控制，适用于充电机调试状态，或无 BMS 管理状态下应急对电动汽车充电。

4.2 自动设定方式

    充电过程中，充电机控制器依据电池管理系统（BMS）提供的数据，自动动态调节充电电流和电压参数，执行相应的动作，完成充电过程。
