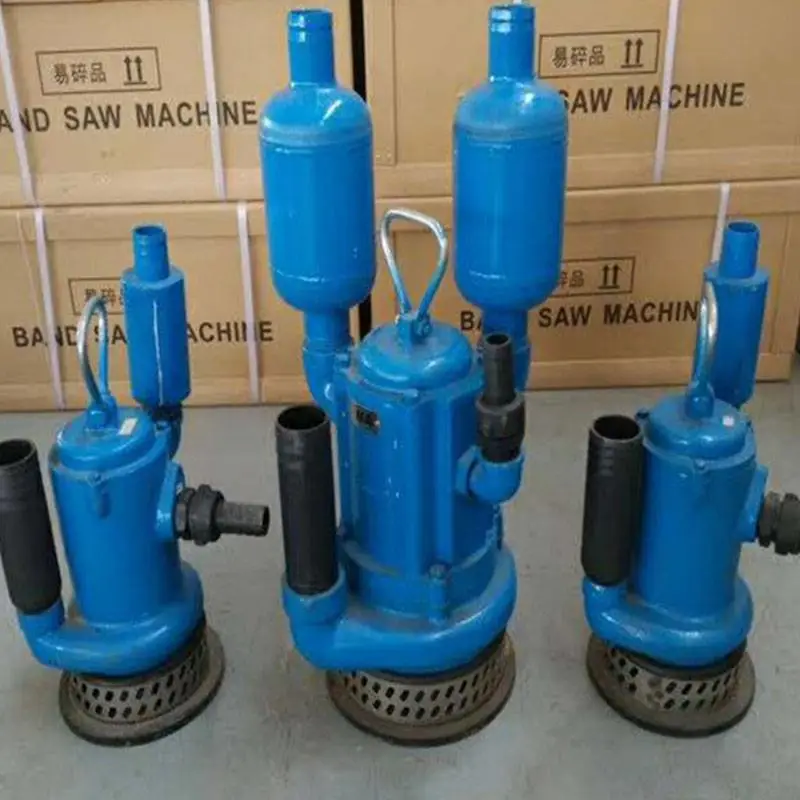

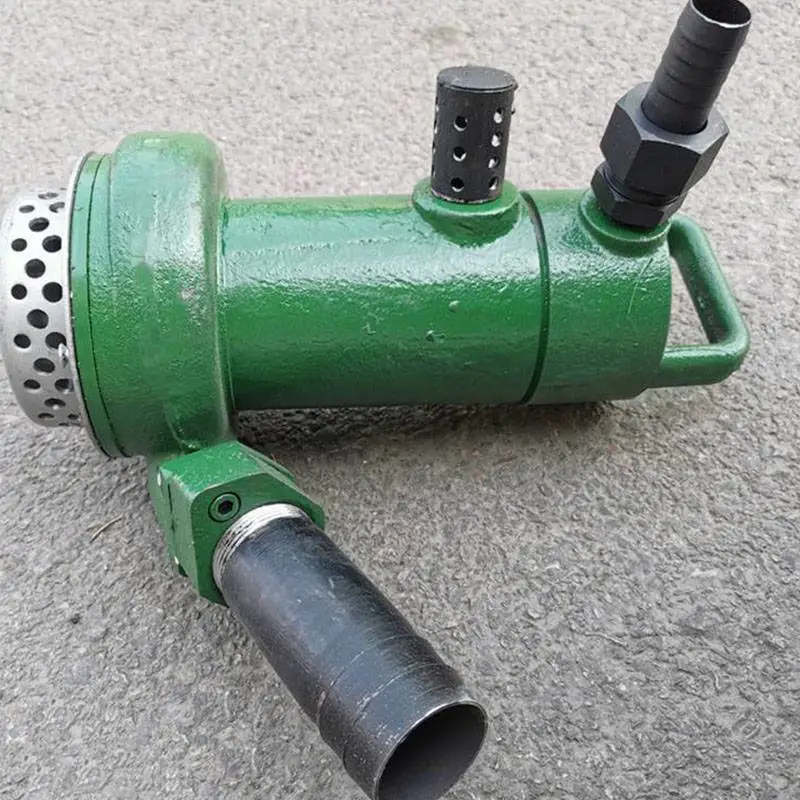

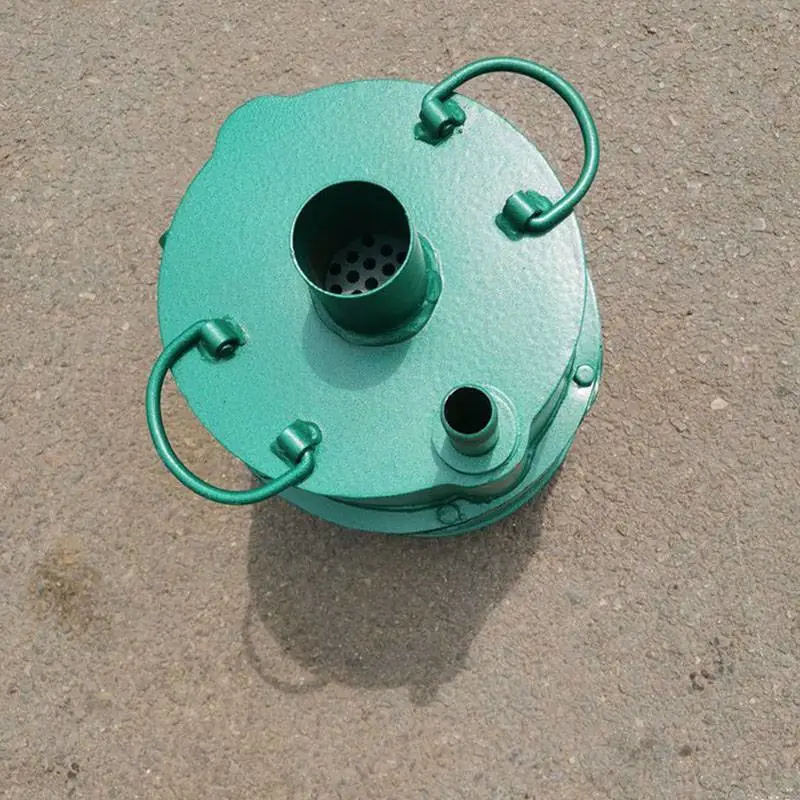

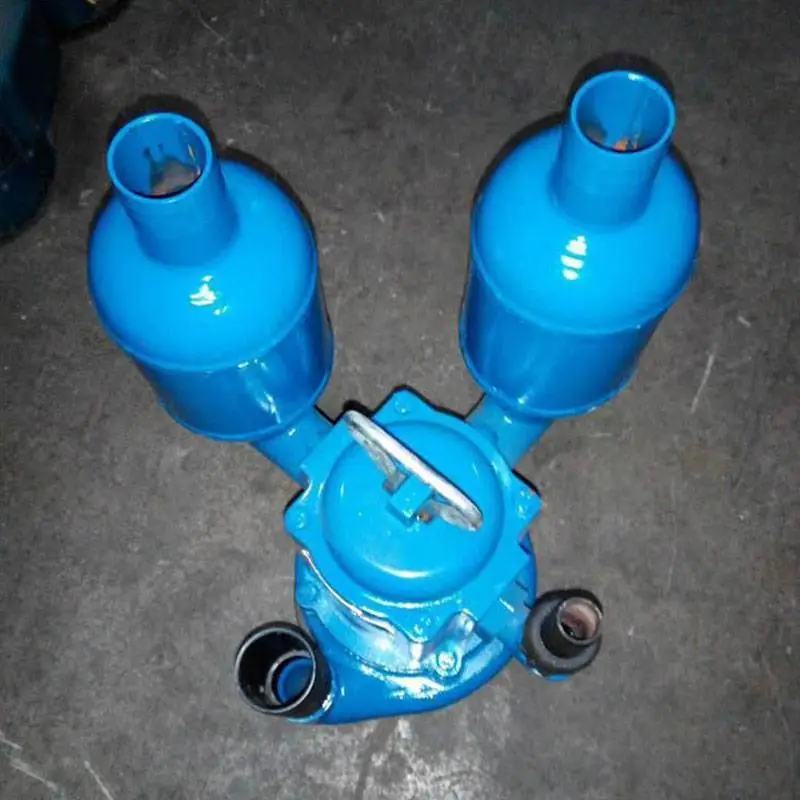

FWQB风动气动涡轮潜水泵采用了风动涡轮传动、压缩空气为动力的潜水泵，克服了老式风泵噪音大、耗风量大、效率低的缺点。主要用于煤矿排污水，也可用于易燃场所、特殊场所的排污。

以风动（气动）马达作为同轴原动机的排水机具，不受电源、潮湿、粉尘等条件限制，特别是需要防爆的场所有着电动潜水泵可靠性，在含有瓦斯与煤尘的工矿作业面以及其他易燃易爆、震动、高温等恶劣工况场合使用，井下抽排雨水、污水、积水有它有方便，整套加工。

FWQB涡轮潜水泵的基本规格及参数

型号：FWQB30-70

大扬程：70m

大流量：30m3h

大耗气量：3.8m3/min

使用气压：4-5kg/cm2

外型尺寸：350×260mm(高×直径)

重量：20kg

耗风量 (m3/min)0.3-4.15500

限制转速(r/min) 30

1、矿用风动潜水泵马达部分：由转子、叶片、气缸、上下气缸盖、壳体、轴承、顶盖、密封圈等组成。***了气动马达转子动平衡要求。转子上有四条均布的槽，槽内配有叶片，上下气缸盖设计有吹吸气两条弧形槽，吹气槽能使叶片加速推出与气缸内壁接触，密封气腔室。同时大量高压压缩空气从主气道进入气缸气腔室，达到膨胀作功。驱使转子高速旋转带动同轴水泵叶轮排水，吸气槽可提前使压气均匀排出，不产生负功，启动更加灵活，提高了轴功率。在壳体下方密封腔，有两只密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，密封效果。

2、矿用风动潜水泵水泵部分：由泵体、泵盖、叶轮、泵座等组成。离心式、旋流式泵体，叶轮均采用优化设计。针对排污水泵的要求叶轮均采用背叶片设计，可抵消风动水泵工作时大部分的轴向推力，加设的金属垫片能保护易损的骨架密封不受污水、泥沙杂质的侵蚀，而延长使用寿命。流量扬程曲线升高，轴功率曲线下降。

3、油雾器部分：由油雾器外壳、油雾器芯杆、调油阀等组成。油雾器装在顶盖上，壳内应注满润滑油。调油阀设计在油雾外壳底部，高压空气从油雾器芯杆上方小孔压入储油室，调油阀的滚珠受压后渗出雾状油滴，进入气缸润滑节省大量润滑油。

 4、矿用风动潜水泵管接头部分：由进气组合接头和出水接头两部分组成。进气组合接头安装在油雾器芯杆进气口处，出水接头拧在水泵出口处。

5、声器装在气动马达壳体排气口处。如需放置水下作业，消声器螺纹处缠上生料带拧紧接口，排气管接上相符胶管引出水面。
