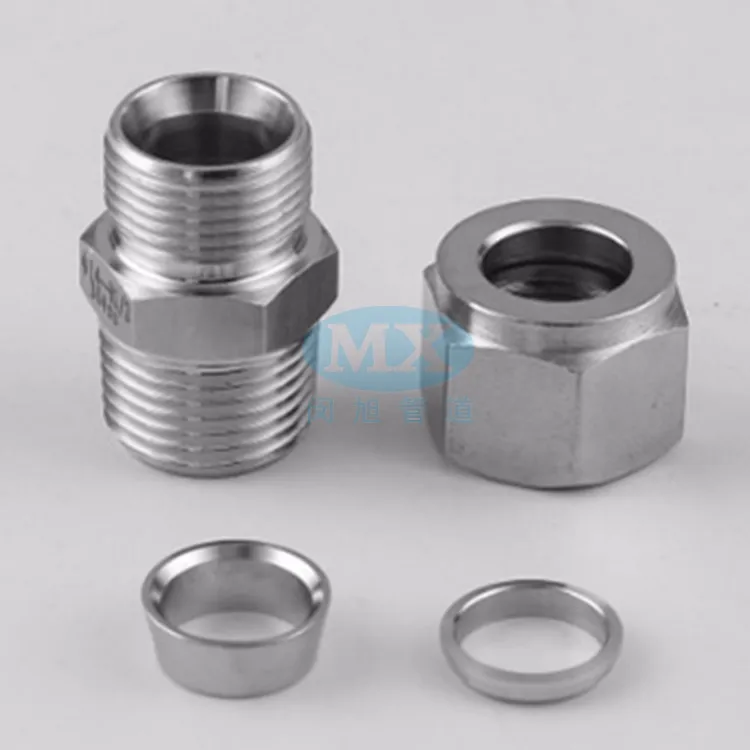

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前

端外侧与接头体锥面贴合，内刃均匀的咬入无缝钢管，形成有效密封。其安装简便，耐高压，故而得到大量的应用。卡

套式管接头的性能好坏除了与零件的材料，制造精度，热处理等有关外，与装配质量的的关系也很重要，因此应按如下

方法进行装配。

卡套式管接头的装配方法：

1、按需要长度在专用机床上切断管子，也可以手工锯切，切面与管子中心线垂直度不得大于管子外径公差之半；

2、出去管端的内、外圆毛刺，金属屑及污垢；

3、出去管接头各零件的防锈油及污垢；

4、按顺序将螺母，卡套套在管子上，然后将管子插入接头体内锥孔底部，方正卡套。在旋紧螺母的同时转动管子直至不

动为止，在旋紧螺母1//3圈。

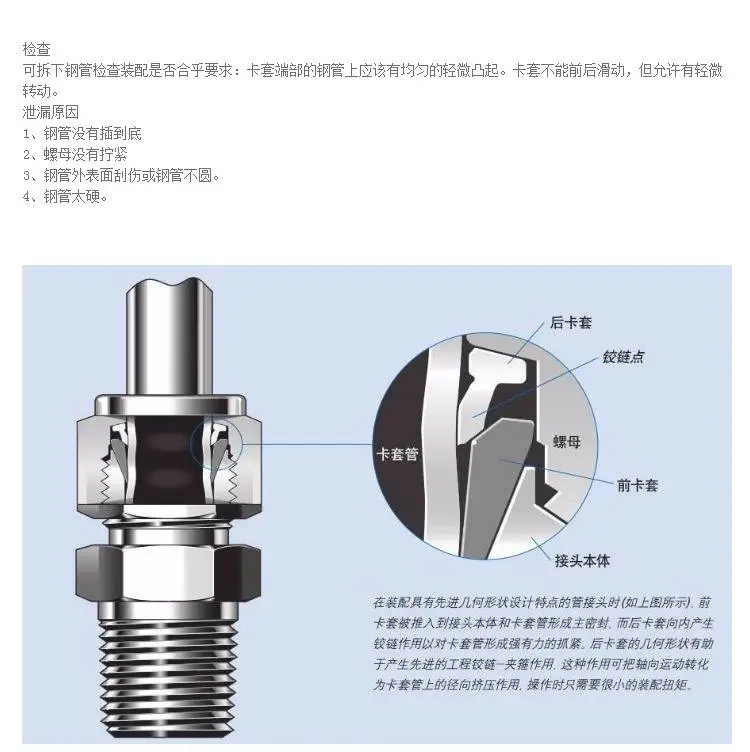

工作原理：是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。

产品优点：它与钢管连接时不需要焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。卡套接头具有

连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作***等特点。因而它是炼油、化工、石油、天然

气、食品、制药、仪器仪表等系统自控装置管路中的一种较为***的连接件。适用于油、气、水等介质的管路连接。

制作标准：GB3733.1-3765-83

公称压力：25Mpa-40Mpa

使用温度：≤450℃

适用介质：油、气、水等非腐蚀性或有腐蚀性介质

制造材料：304  316  20#

配管：φ4-φ42

常用螺纹：NPT/BSPT/ZG/G/M等
