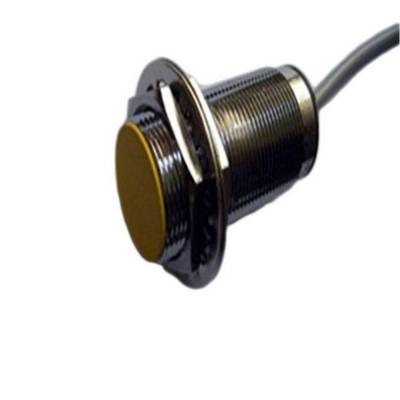

1GB4-12TM-3P-V1带插座电源DC24V接近传感器

介绍

1、是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。

2、是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，频率响应快，使用寿命长，抗干扰能力强等，并具有防水、防腐蚀、防震的特点。

3、种类很多，按不同类型分，有交流型和直流型；有常开型和常闭型；有电容式、电感式、霍尔式和干簧管式；有二线的、三线的，也有四线的、五线的；对于直流三线和四线制的，又分有PNP型和NPN型。

4、外围一般有金属螺纹，埋入式的指感应头全包在金属螺纹里；非埋入式是指感应头会露出金属螺纹。

5、如果被检测物体紧贴表面，就可以采用埋入式；如果检测物体悬空，可采用非埋入式。

注意事项

1、严禁在接通电源的状态下接线，严格按接线图上的标色接线。

2、开关感应面与被测体之间的距离应该取额定动作距离的80]以内，以***开关工作。

3、一般不宜串、并联使用，如有需要，建议用中间继电器串、并联来驱动负载。

4、直流型开关使用直流稳压电源供电，电压纹波小于10]（vpp）。

5、二进制开关（不论直流还是交流）先经负载再接至电源，否则将损坏开关。

6、高温的工作电压不允许超过其规范值。

接线图

1、有两线制和三线制之区别，三线制又分为NPN型和PNP型，它们的接线是不同的。

2、两线制的接线比较简单，与负载串联后接到电源即可。

3、三线制的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型，应接到电源正端；对于PNP型，则应接到电源0V端。

4、负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需要特别注意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要***NPN型；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要***PNP型。千万不要选错了。

6、两线制受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，***时应予考虑。三线制虽多了一根线，但不受剩余电流之类不利因素的困扰。
