检测内容

工位1：

a.检测塑胶垫片是否存在

b.检测短极耳弯折后的状态及位置

工位2：

a.再次检测塑胶垫片是否存在

b.检测长极耳弯折后的状态及位置

工位3：

a.检测金属圆筒中电池极耳的位置状态（是否覆盖焊接孔，是否露出圆通边界）

b.检测焊接孔的状态（大小及圆度是否符合要求）

备注：产品放在固定治具中，且头部里治具边缘内缩5mm;且来料位置稳定

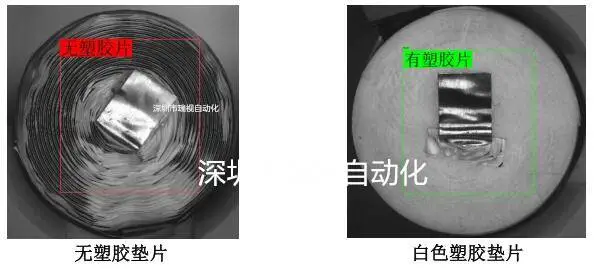

检测效果 工位 1( 短极耳) ) 塑胶 片 有无

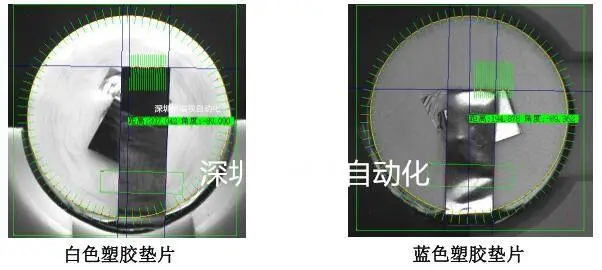

检测效果 工位1 1( ( 短极耳) ) 极耳 位置

检测效果 工位 2( 长极耳) ) 塑胶 片 有无

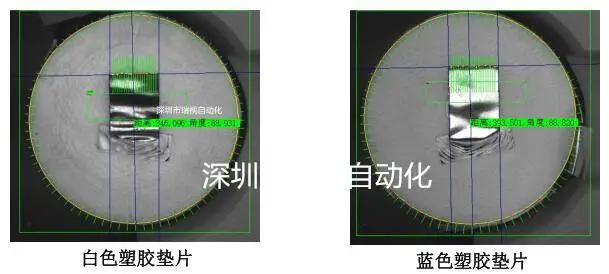

检测效果 工位 2( 长极耳) ) 极耳 位置

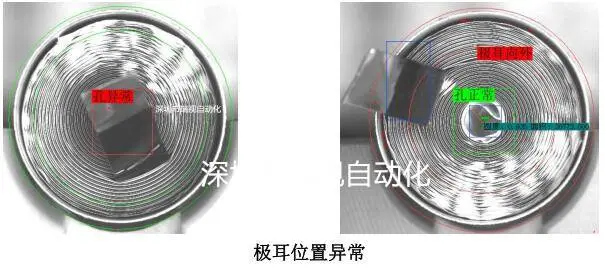

检测效果 工位3 3

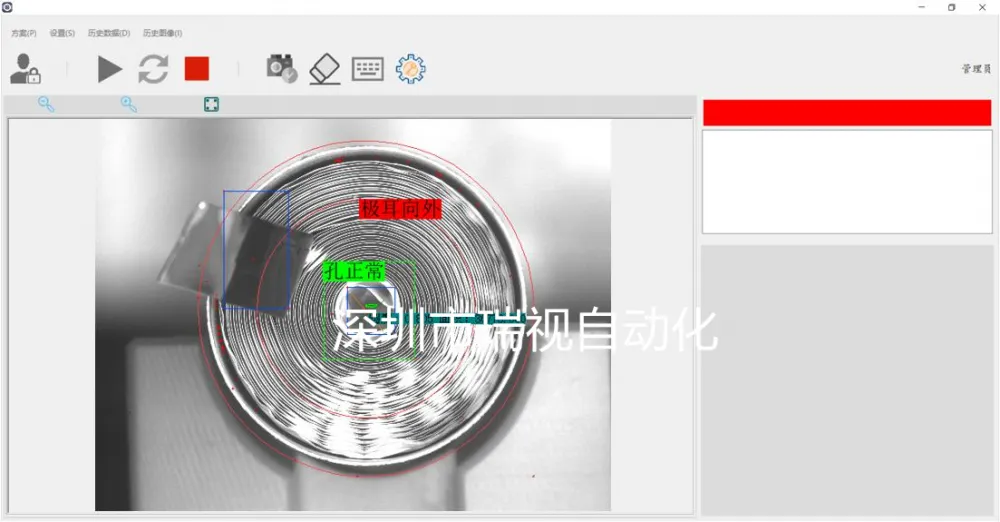

界面效果

说明

1.模拟测试使用的环境不是实际现场环境；

2.未综合考虑机械结构，硬件安装空间等因素，最终需按现场生产进行调节；

3.通过通讯（网卡、串口、PLC）。生产现场所使用的数据通讯及IO触点，按现场需求

设计；

4.将检测结果发送至对接设备；

5.相机光源属于精密仪器,使用时注意规范,***其工作环境的温度和湿度,轻拿轻放，注意

相机的供电电压大小以及电源线和网线不要混插
