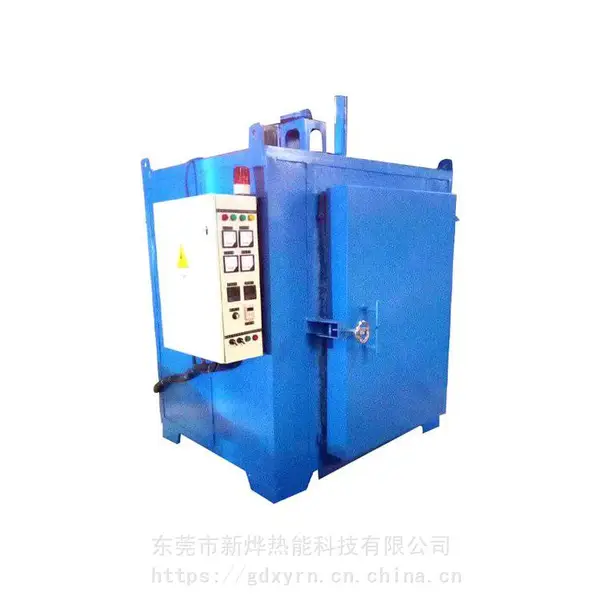

RX3-75-9箱式电阻炉

1、设备简介

1.1设备型号：箱式电阻炉RX3-75-9

1.2用途概述：本设备系小型周期作业式电阻炉，主要供给各类小形零件及试样作正火、退火、淬火、奥氏体回火，以及固体渗碳等热处理或加热用。（本产品适合研究所、大专院校及工矿企业作实验用，不适合作大批量生产设备用）

2、技术参数

2.1  温度：950°C

2.2  额定电压：三相、380。

2.3 额定频率：50HZ

2.4 额定功率：≤15KW

2.5 控温精度：±2°C

2.6 温度均匀性：≤±15°C

2.7 平均升温速度：≥5°C/min

2.8热电偶：采用K型热电偶

2.9温控仪表：采用可编程序控制仪表，≥40段。

2.10加热控制方式：可控硅控制。

2.11工作时炉体表面温度：≤55℃。

2.12加热元件：采用台湾产高温电阻丝加热，电阻丝材质0Cr₂₇Al₇M02

    接线方法： 3组电阻丝加热，Y型接线方法

3结构简介及材料

3.1炉膛工作尺寸：长1800mm×宽900mm×高550mm

3.2结构材料：① 炉体外壳为方形结构，采用6mm厚A₃钢板焊接制作，炉底用6#角钢加固焊接、可承受较大负载。② 炉膛内部采用碳化硅成型标准炉膛，炉膛与炉壳之间填充优质陶瓷纤维保温材料，保温层厚300mm。③ 加热元件采用台湾产高温电阻丝加热，电阻丝安装在炉膛的上下部位；共3组组成。④炉门采用外壳钢板焊接制作，内层隔热层采用全纤维制作，隔热保温好，操作轻便

3.3炉体重量：5200 kg（参考）。

4、电器控制：

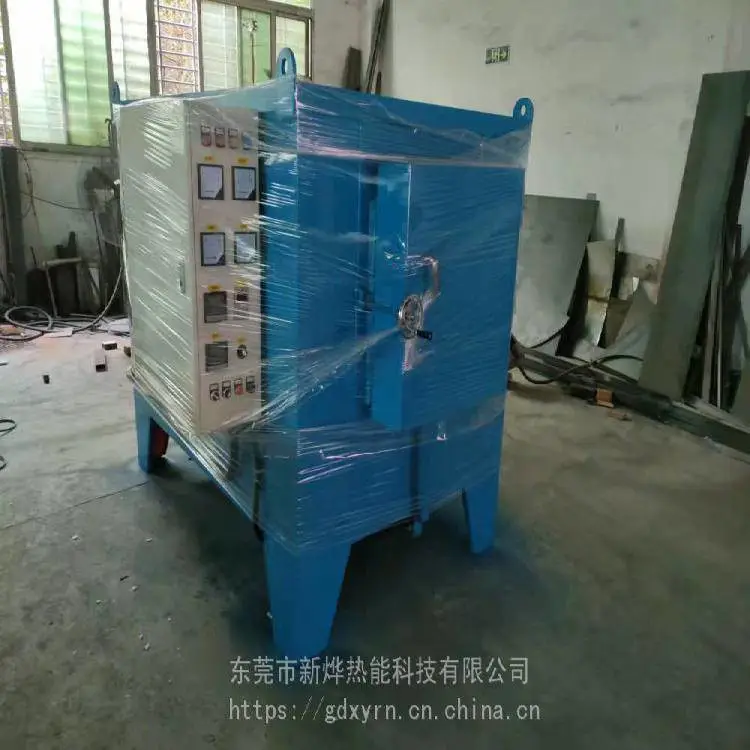

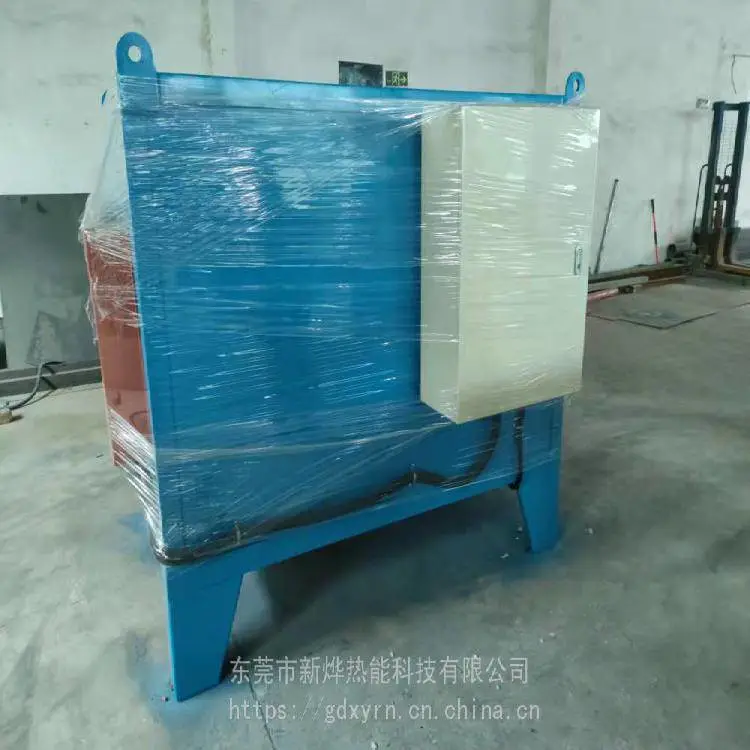

4.1电器控制柜为悬挂式结构、安装与炉体的左侧，外形尺寸为：高600×宽500×厚250mm。

4.2温度控制采用微电脑数显可编程仪表自动控温加热，可分40段以上编制升温曲线，控温精度高。

4.3电控柜设有3相工作电流、电压显示，配有接地漏电保护、超温报警、恒温计时等控制功能。

4.4加热元件控制:采用可控硅控制，加热功率大小可调，具有节能省电、控温精度高的特点。
