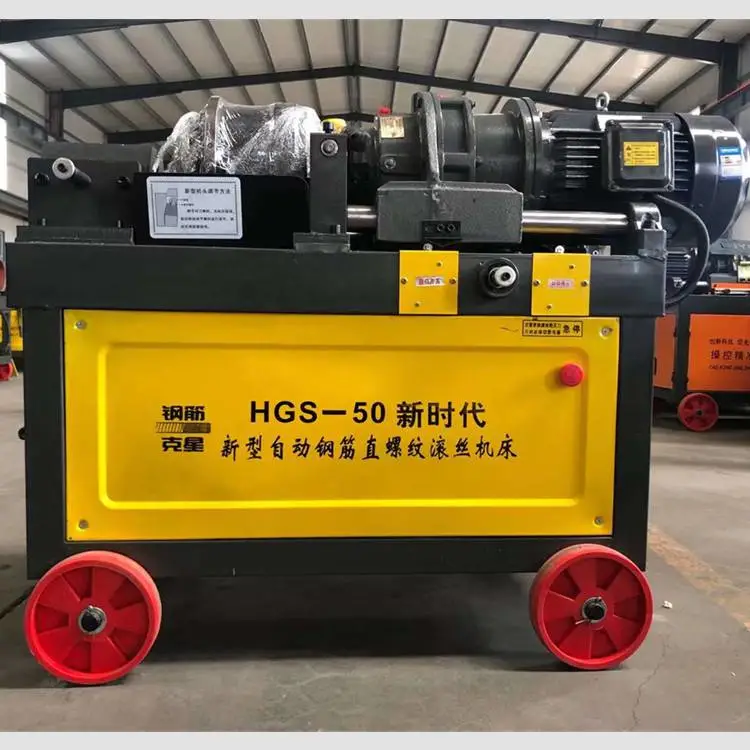

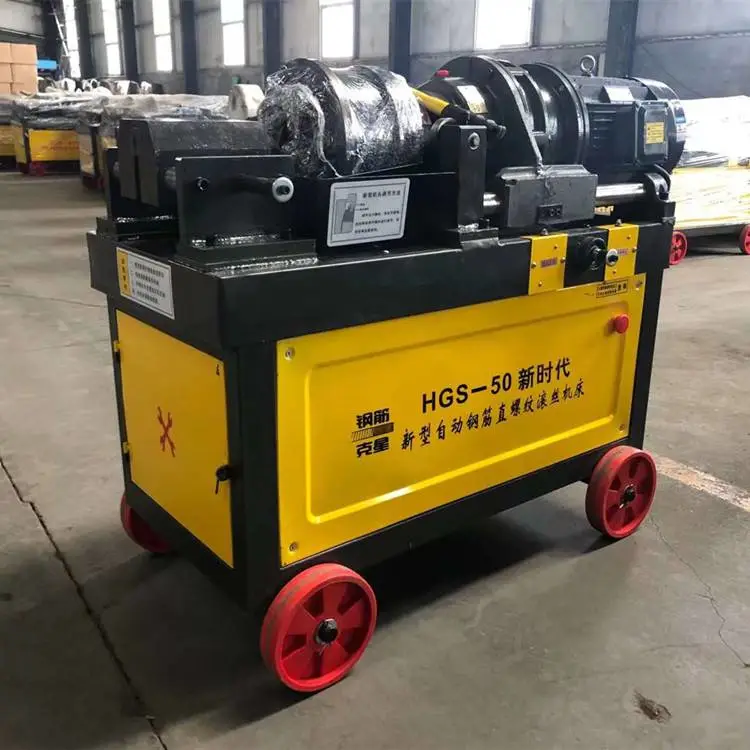

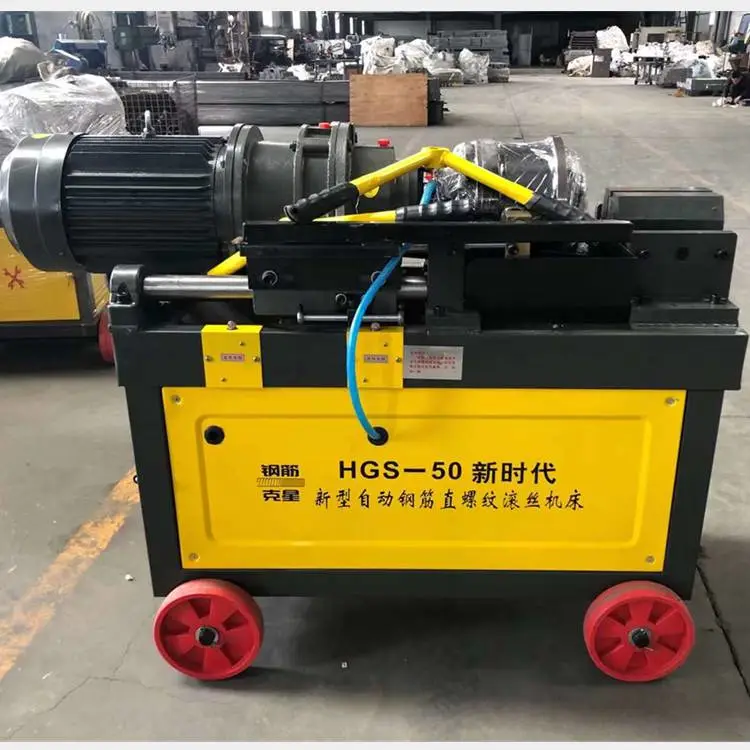

路邦机械HGS-50螺纹钢筋滚丝机 直螺纹滚牙机 套丝机

钢筋直螺纹滚丝机使用方法

（一）加工前的准备

1．按要求接好电源线和接地线，接通电源。电源为三相380V 50Hz的交流电源，为***人身安全请使用带漏电保护功能的自动开关。

2．冷却液箱中，加足溶性冷却液(严禁加油性冷却液）

（二）空车试转

1．接通电源。检查冷却水泵工作是否正常。

2．操作按钮，检查电器控制系统工作是否正常。

（三）加工前的调整

1．根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。

滚丝轮与加工钢筋直径的关系见表一：滚丝轮外径φ78.2 φ69.4 φ59加工钢筋直径16--22 25--32 36--40螺距2.5 3.0 3.5 2．调换滚丝轮的同时，调换与滚丝轮螺距相适宜的垫圈，以***螺距的正确性，螺距与垫圈厚度的关系见表二：螺距2.5 3.0 3.5垫圈5.17 6.00 6.83 5.00 6.00 7.00 4.83 6.00 7.17厚度6.85 6.00 5.17 7.00 6.00 5.00 7.17 6.00 4.83

3．滚丝轮与加工直径相适应后，将与钢筋相适应的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。

4．对于固定定位盘的设备根据所加工钢筋直径，调换与加工直径相适应的定位盘（定位盘上打印有加工直径）。对于可调整定位盘的设备按定位盘刻度调整到相应的刻度，当剥肋刀磨损时还需要进行微调。

5．根据所加工钢筋规格，调整剥肋行程档块的位置，***剥肋长度达到要求值。

（四）工件装夹

将待加工的钢筋装卡在定心钳口上，伸出长度应与起始位置的滚轧头剥刀片端面对齐，然后扳动手柄夹紧。

（五）操作过程

1．接通电源，打开冷却水阀门，按下正转起动按钮，即可转动进给手柄，向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，转动手柄继续进给，即可实现滚轧螺纹，当滚丝轮与钢筋接触时一定要用力，并使主轴旋转一周。轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车，按下反转起动按钮，即可实现自动退刀。

2．当自动退刀结束后顺时针转动进给手柄，将滚轧头退回到初始位置，此时剥肋刀自动复位。卸下加工完成的工件即可。

3．用环规检查螺纹长度，误差在范围内为合格；同时用螺纹通止规检查丝头尺寸，通规能旋入，止规不能旋入或不能完全旋入为合格。

4．滚轧反丝时，先将滚轧头中的滚丝轮任意两个互换位置；再将行程开关压块前后互换位置，并***行程不变。

5．滚轧反丝时，按下正转起动按钮，转动进给手柄向工件方向进给实现切削，当剥肋长度达到要求时，剥肋刀自动张开，停止进给，此时按下停止按钮停车后，按下反转按钮，滚轧头反向旋转，操纵手柄继续进给，即可滚轧反扣螺纹，当滚丝轮与钢筋接触时，一定要用力，并使主轴转一周，轴向进给一个螺距长度，当进给到一定程度后，即可实现自动进给，直到整个滚轧过程完成后自动停车。按下正转起动按钮，即可实现自动退刀。

（六）刀具重磨与更换

1．剥肋刀切削一定数量钢筋，刀刃会变钝，此时应将剥肋刀拆下，将刀具的前刃面磨去0.2-0.3mm（严禁磨刀刃顶面)，安装后即可重新使用。

2．剥肋刀刃口崩裂不能正常切削时，可更换新刀片。

3．滚丝轮滚轧一定数量的丝头后，因磨损牙形损坏，不能滚轧出合格丝头时，应该及时更换新滚丝轮。

4．在更换新的滚丝轮时，调整螺距的垫圈必须安装正确，否则不能正常工作。

六．钢筋直螺纹滚丝机使用注意事项

1．冷却液体必须使用水溶性乳化冷却液，严禁使用油性冷却液，更不可用普通润滑油代替。

2．没有冷却液时严禁滚轧加工螺纹。

3．待加工的钢筋端部应平整，必须用无齿锯下料。且在端部500mm长度范围内应圆直，不允许弯曲，更不允许将气割或切断机下料的端头直接加工。

4．在初始切削时进给应均匀，切勿猛进，以防刀刃崩裂。

5．滑道及滑块应定期清理并涂油。

6．铁屑应及时清理干净。

7．冷却液体箱半月清理一次。

8．减速器应定期加油，保持规定油位。

9．滚压机应定期进行保养。

10．机床的机壳必须可靠接地后再使用。
