仪器特点：采用折叠式电动绞车放线，电动深度传感三合一的功能，匀速放线，使成图更加清晰，方便，效果更好

带成图分析软件：裂隙大小分析、方位角度分析、三维立体图分析、展开图分析、电子岩心图，给工程直接提供报告。

公司仪器与同行的区别如下:

1、折叠式电动绞车进行检测（同行一般都是手动检测）

2、公司有两种摄像头供客户选择: 前视摄像头和环视摄像头（同行只有环视摄像头）

3、公司自己研发的一种孔内居中器是柔性的（同行没有）

4、摄像头是负压组装，冬天不会起雾（同行没有）

5、采集软件带三维姿态显示（同行没有），软件兼顾倾斜孔、朝天孔、水平孔、垂直孔，都能检测。

产品简介：

桩基检测抽芯孔，声波检测与摄像成图仪的区别：

1、用摄像成图仪来直观检测是目前比较实用的方法，是声波检测的补充，也是声波检测所不能比 的优点，

2、大家都知道声波检测是一种抽象的显示，不能具体的描述桩基孔里面的缺陷， 而摄像成图仪能直观的显示桩基孔内的产状，通过三维软件，能很好的分析裂隙产状、方位、大小，能形成电子岩心图能真实的展现桩基抽芯孔的岩心图（无需岩心实物保存），电子档的岩心图更能长久保存，

       这款属于智能型桩基抽芯孔成像仪，优势是物美价廉，傻瓜式操作界面，带三维成图，电子岩心图、分析裂隙软件成图

具体应用范围：

岩土工程：观测孔内的结构图，如破碎带的位置、厚度，各种裂隙的厚度、走向等，地质柱状图。

矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角。

煤矿等矿山：观测和定量分析煤层等矿体走向、厚度、倾向、倾角、层内夹矸及与顶板岩层的离层裂缝程度等。

混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度。

桩基：观测管桩内的各种异常和缺陷，定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等。

地下管道：观察管道内容物，定量分析管道裂隙及破碎，断裂位置、长度及走向等。

主要技术指标：

一、主机仪器箱参数：

1、仪器箱显示：9寸高清彩色液晶显示器，亮度可调

2、触摸屏显示操作,winds7操作系统

3、带触摸软件功能，

4、采集软件适合水平孔、朝天孔，倾斜孔，垂直孔；

5、RS232设置功能接口（选配），

6、存储：带64G硬盘，存储量大

7、带展开图软件，缺陷分析软件、三维图生成软件、电子岩心图软件；

8、USB输出，可以随时调取资料以供分析；

9、带控制深度计数器正反转功能，速度控制功能；

10、灯光亮度调节功能；

11、带大容量锂电池（地质勘测专用）适合野外作业；

12、材质：防水塑料仪器箱外壳，抗摔，防震、***，不变形的特点；

二、摄像头参数：

1、材质：304不锈钢

2、摄像头分辨率：1200像素；

3、摄像头：彩色低照度0.1lux，在孔中图像清晰

4、下放速度：＞0~５m∕min，检测深度快

5、摄像角度：前视摄像头，

6、图像垂直分辨率０.１ＭＭ，还原深度准确

7、不锈钢直径64MM，适合70~300MM的孔径。

8、带三维姿态传感；

9、带12~33颗LED灯光，亮度可以调节

10、抗水压》200米

三、电动绞车技术参数：

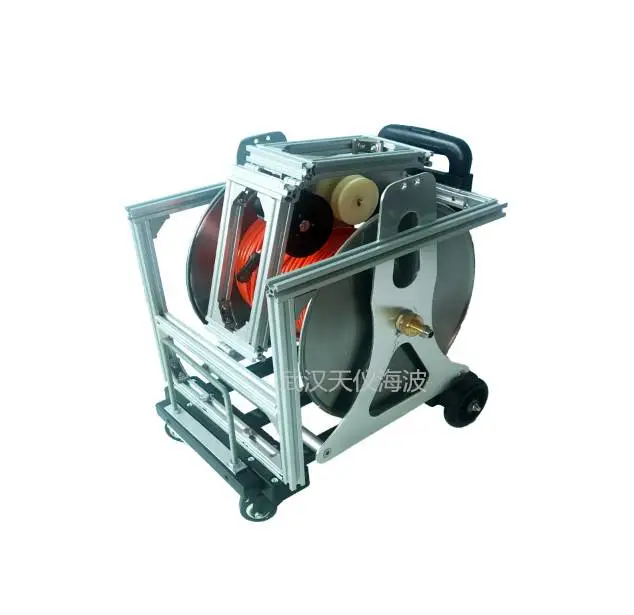

1、迷你电动绞车，能半自动放线，折叠式的结构，小巧 易于携带；

2、带深度计数功能（三合一），采用新组合方式，不采用同行分体式的设计，简洁方便特点

3、带5~6~12芯专业水下防水信号电缆线，

4、绞车里面带12芯三保险接法，掉信号。

5、配置信号电缆线300米

四、扶正器；（此扶正器是我们公司，图片不便公开，所以没有图片资料）

1、4~6边扶正，***摄像头在孔之中居于中间；

2、软性扶正，***摄像头不卡孔；

3、适合孔径60~150mm直径的孔，另外尺寸需要定做

产品特点：（本产品可同时拥有5D功能）

1D功能：成图拼接图功能，拥有深度计数图像功能，傻瓜式操作。

2D功能：录像储存（选配）。

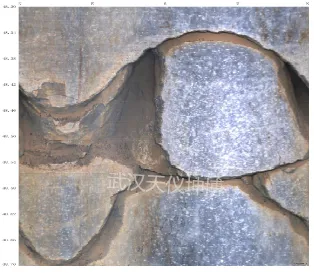

3D功能：成图软件功能，可以生成出展开图片，供分析。

4D功能：电子3维图像生成功能，图片分析功能，供做报表使用。

5D功能：电子岩心图像生成功能，供分析存档使用。

 产品配置：

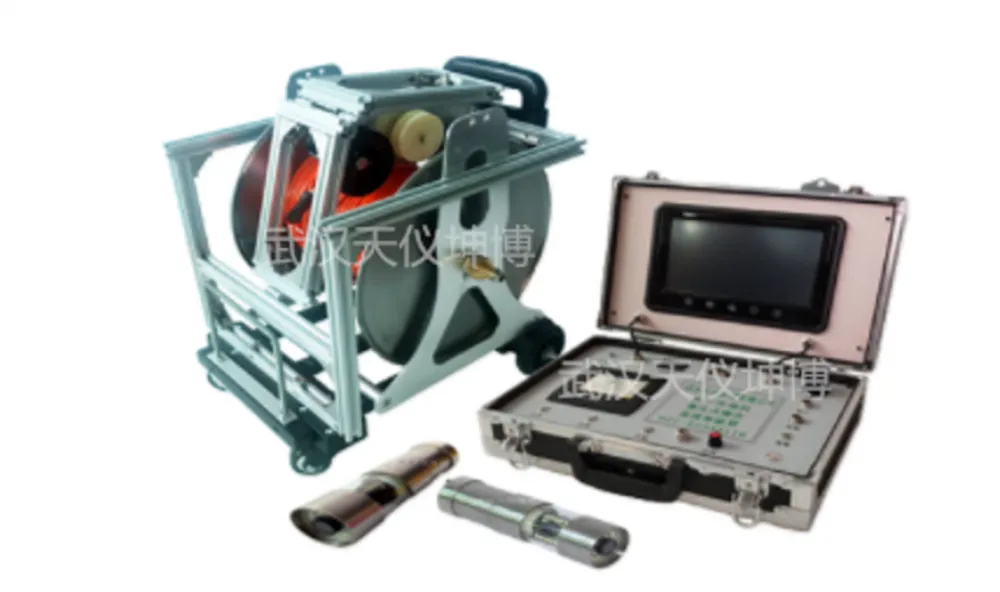

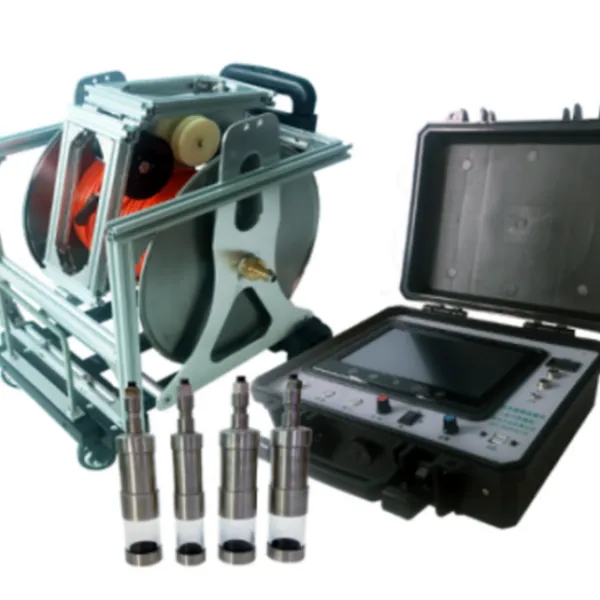

1、成像仪主机：1台。

2、水下摄像探头：1个。

3、超细电缆：100米，长度可定制。

4、绞车：1台。

5 、智能电动计数器：1个

6、充电器：1个。

7、扶正器1个（我们特区扶正器，不便公开，所以没有图片）

8、软件1份（分析图）
