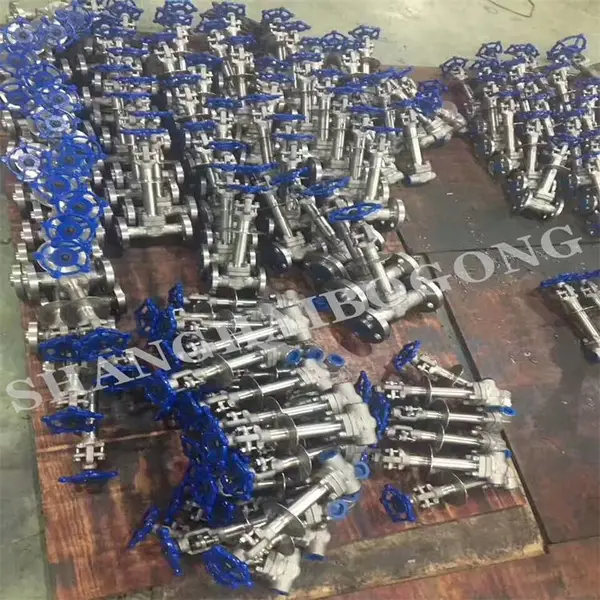

加长杆锻钢截止阀 J61W-300LB 美标锻钢焊接截止阀小口径截止阀价格

品牌：上海渤工	型号：J61W-300LB	连接形式：焊接
材质：F304、F316、F316L	公称通径：DN10-50mm	3C阀门类别：工业
适用介质：水、蒸气、油品等	压力环境：高压	工作温度：常温
标准：美标	外形：中型	流动方向：单向
驱动方式：手动	零部件及配件：配件	形态：角式
类型(通道位置)：二通式	规格：DN10-50	包装：木箱、木架

展开

加长杆锻钢截止阀 J61W-300LB 美标锻钢焊接截止阀小口径截止阀

产品名称	锻钢焊接截止阀
产品型号	J61H、J61Y、J61W
公称通径	DN10-50mm
压力范围	1.0MPa-32.0MPa
阀体材质	A105、F11、F304、F316、F316L

锻钢法兰截止阀

锻钢截止阀整体法兰阀门有三种阀盖设计，一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，三种是自密封阀盖，通过螺纹与自密封阀盖连接。

设计结构和特征

法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

采用以下结构

全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS + graphite		SS + PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	销子	A276 420		A276 304
5	填料压盖	A276 410		A182 F304(L)	A182 F316(L)
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	304夹柔性石墨		304+PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A273 316(L)
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29~425 oC	-29~550 oC	-29~180 oC

注意:客户需求的其他材质也可采用.密封面材料配对客户***内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

公称通径	主要外形尺寸和连接尺寸
公称通径	L	d	S	L1	T	L2	H	D0
J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	166
40	170	36	49	15	1?	21	247	188
50	200	46	61	16	2	25	290	220
J41H-64 J11H-64 J61H-64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	166
40	170	36	49	15	1?	21	258	188
50	210	46	61	16	2	25	405	220

公称通径	主要外形尺寸和连接尺寸
公称通径	L	d	S	L1	T	L2	H	D0
J41H-100 J11H-100 J61H-100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	166
40	170	26	49	15	1?	21	258	188
50	210	46	61	16	2	25	405	220
J41H-160 J11H-160 J61H-160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	188
40	170	36	49	15	1?	21	258	220
50	210	46	61	16	2	25	405	220

主要连接尺寸(MM)和重量(KG) 150Lb~600Lb

规格			1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
L(RF)L1(BW)	150		108	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H(开)	150,300		166	171	207	240	258	330
H(开)	600		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150	RF	4.5	6.9	9.8	13.5	19.5	28.0
	150	BW	2.3	3.6	7.8	8.2	12.0	15.0
	300	RF	4.8	7.7	11.0	16.8	21.2	32.6
	300	BW	2.8	4.0	8.5	9.2	12.6	16.8
	600	RF	5.6	7.8	12.5	17.0	23.5	38.8
	600	BW	3.4	4.7	9.2	10.5	13.3	18.9

主要连接尺寸(MM)和重量(KG) 900Lb~1500Lb

NPS		1/2"	3/4"	1"	3/4"	1-1/2"	2"
L(RTJ)	900,1500	216	229	254	279	305	371
L1(BW)	900,1500	216	229	254	279	305	368
H(开)		207	207	240	258	330	355
W		125	125	160	160	180	200
重量	RTJ	8.0	13.2	17.4	19.0	24.5	31.0
重量	BW	5.2	10.0	14.6	15.8	20.5	27.8
