预应力波纹管扁管机概述： 波纹管扁管机主要是对卷好的波纹管进行压扁，并不是全部压成扁的而是压成椭圆形状。

本产品适用于公路桥梁、铁路桥梁、港口、码头、水利等预应力工程中的扁形金属波纹管的加工制作。

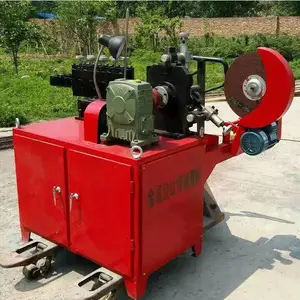

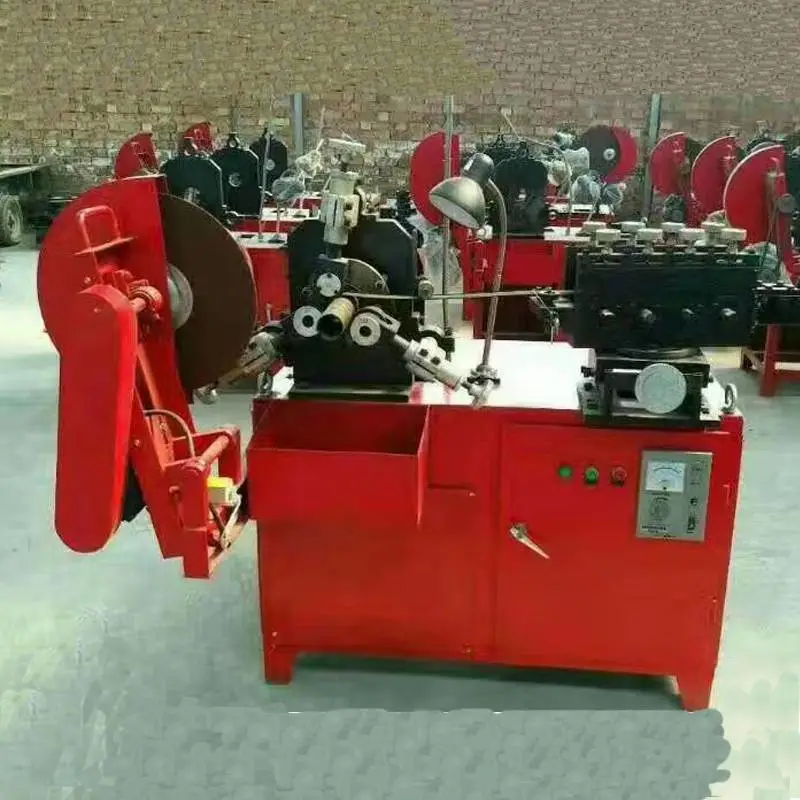

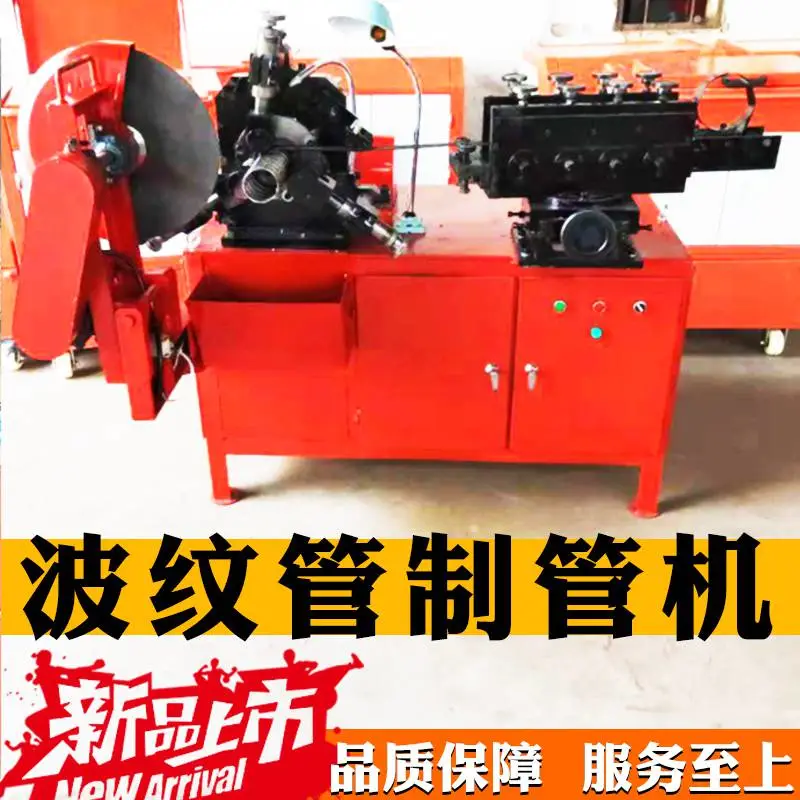

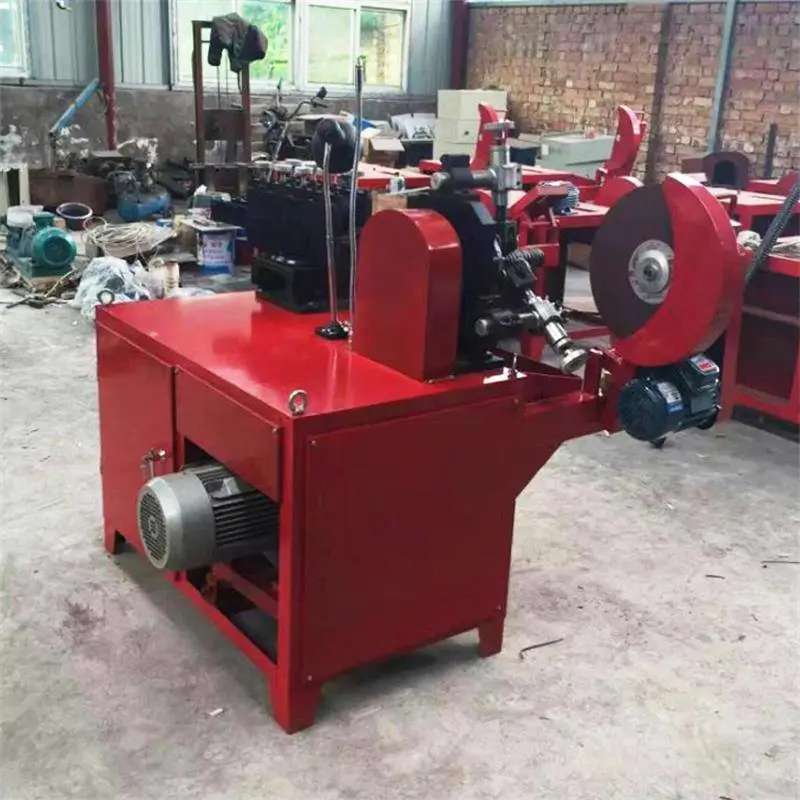

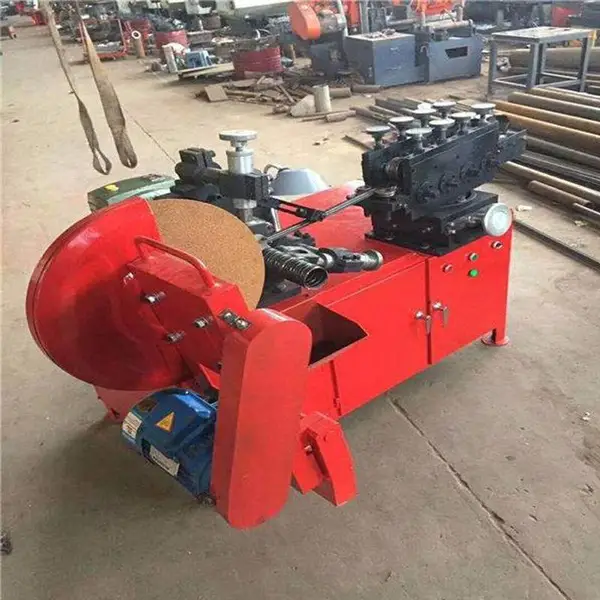

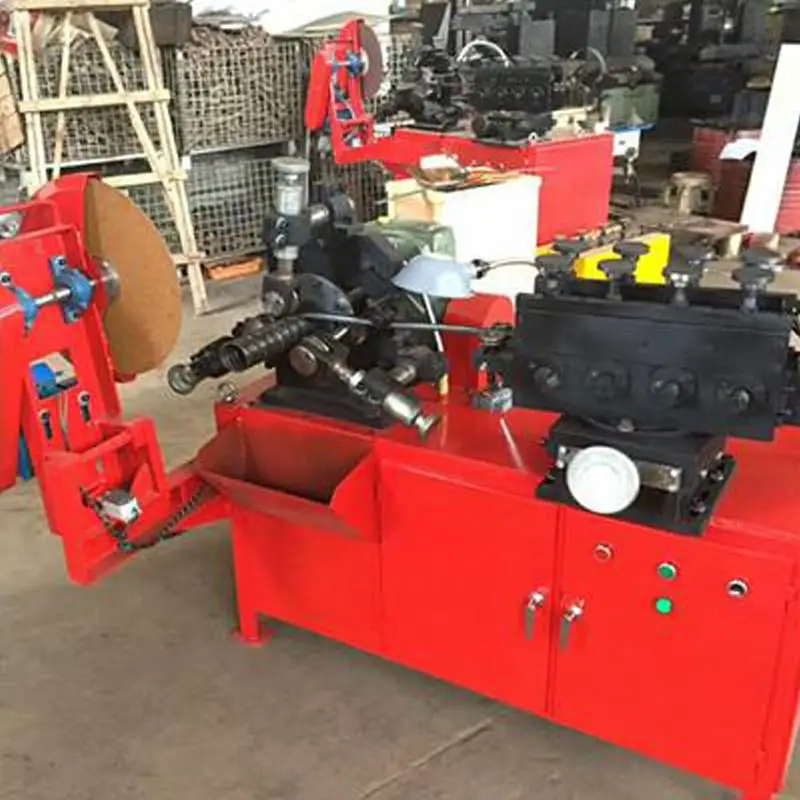

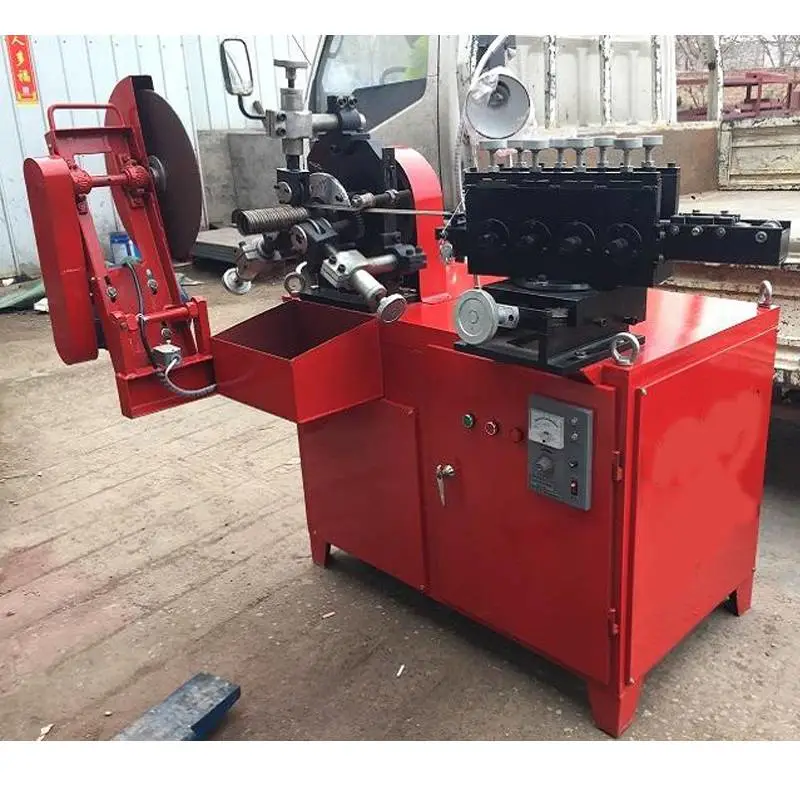

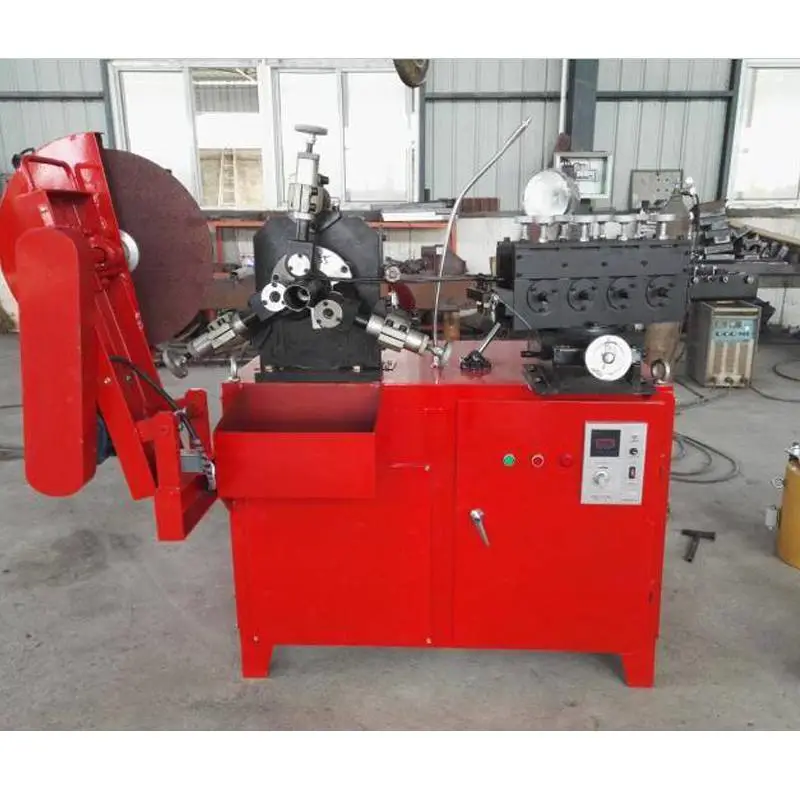

波纹管制管机是生产预应力混凝土预留孔的金属波纹管的设备，加工内径135mm。

波纹管机主要有两种材质组成：一种是黑色的钢带，一种是镀锌的钢带。

加工工艺：主要是用波纹管的机器加工，波浪形的端口，相互的咬合，一圈一圈的制作而成。

波纹管运用领域 ：公路桥梁、铁路桥梁、建筑水利、电力等重点工程。

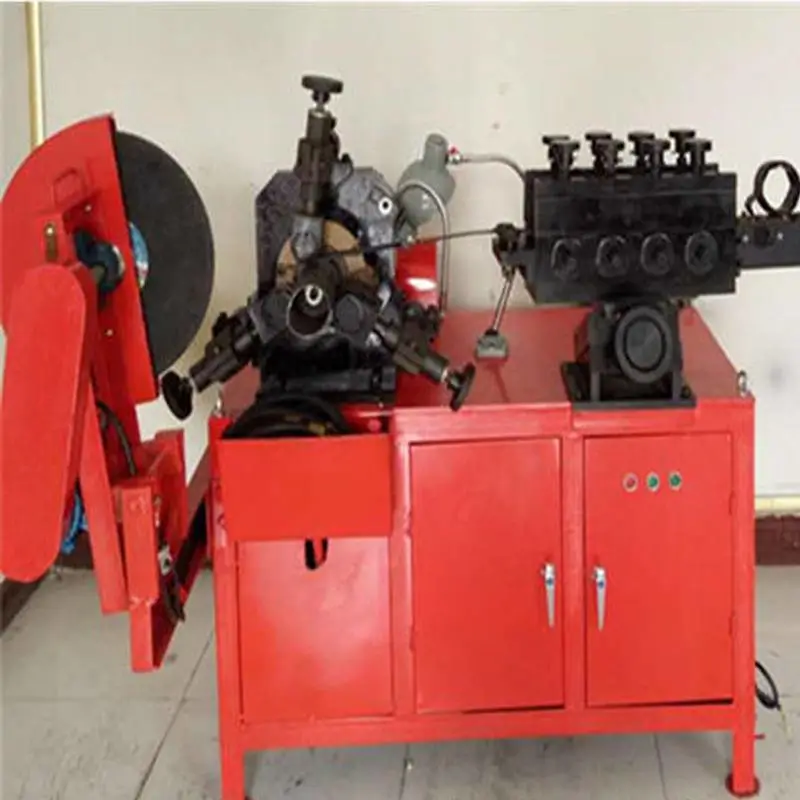

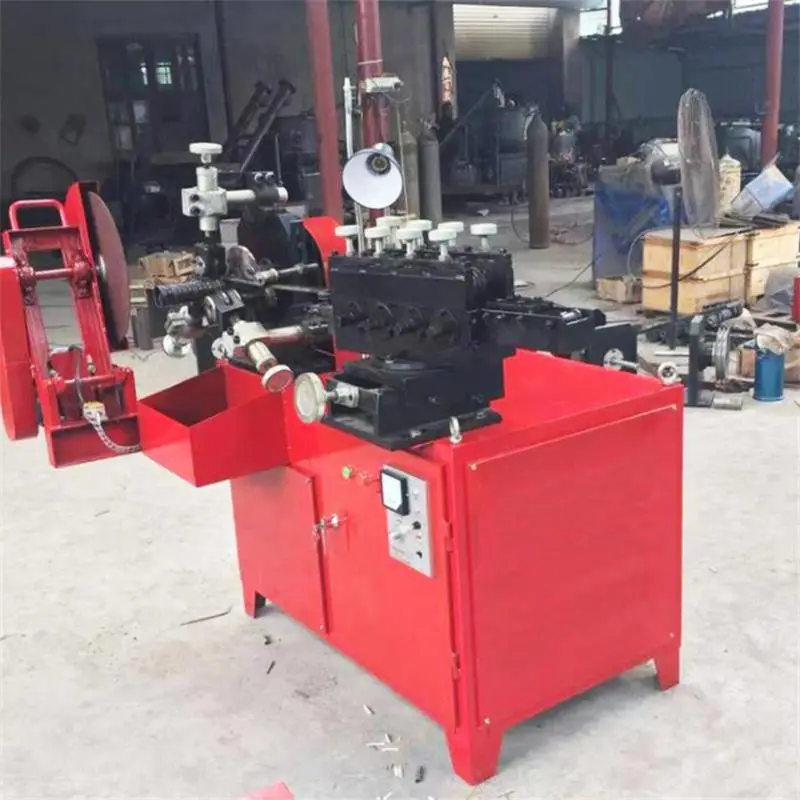

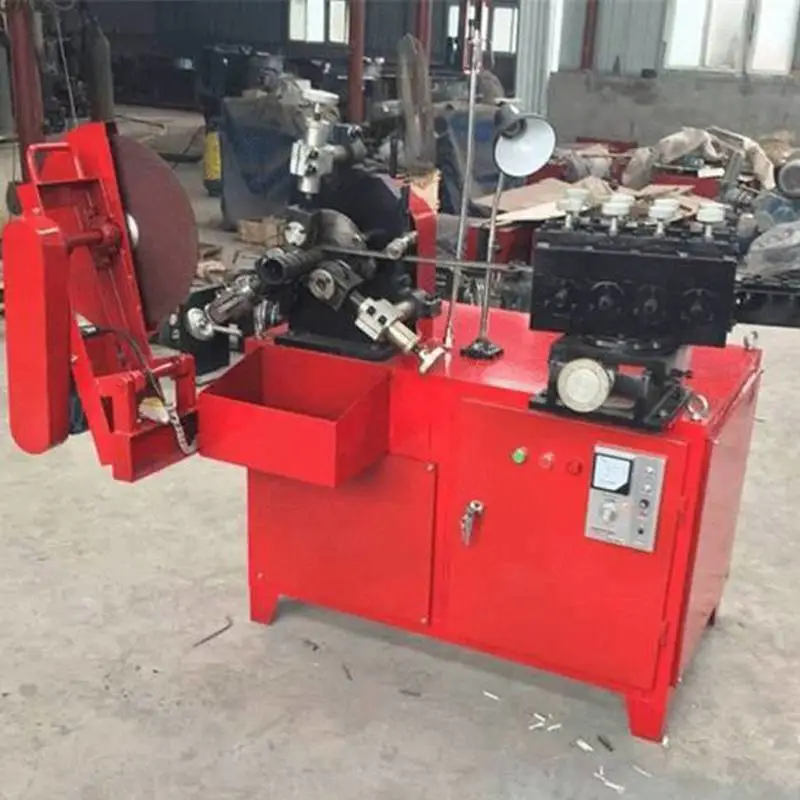

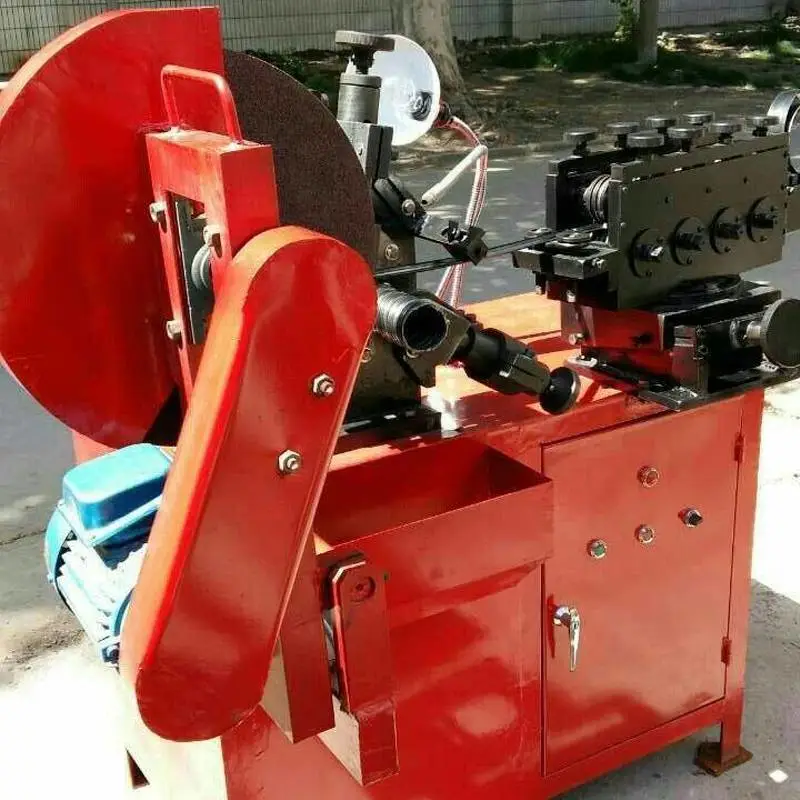

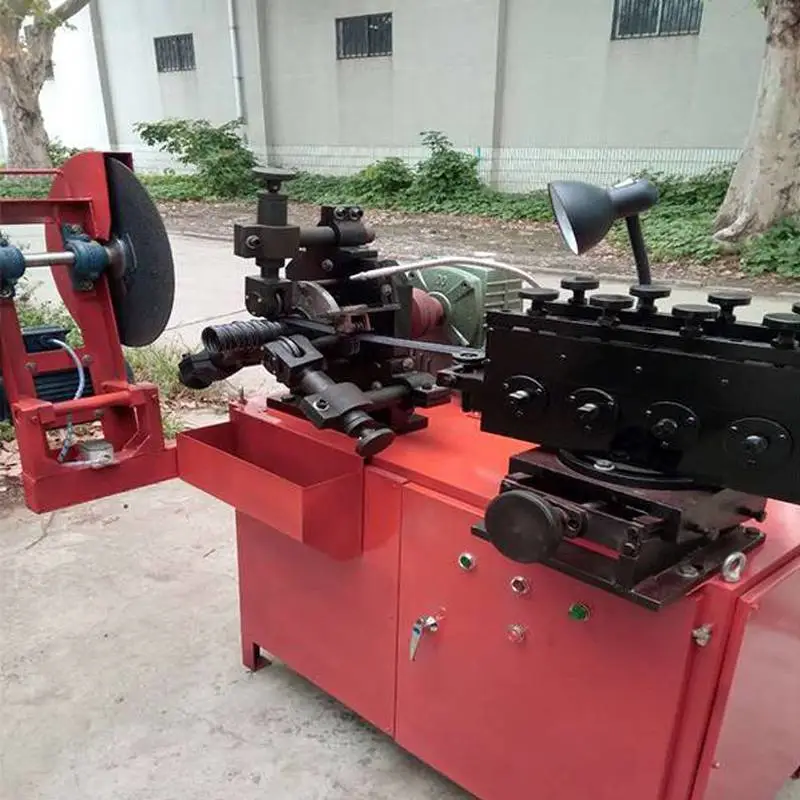

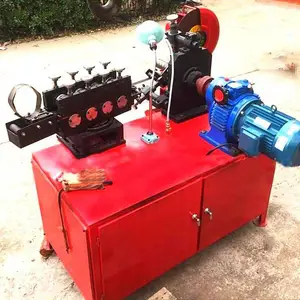

135型预应力金属波纹管制管机本机出厂时成形轧辊经过技术人员调试好;时请勿把弹簧顶杆压太紧,造成螺距太小,并造成压力过大,使电机负荷过重影响效率,长时运作还易烧电机。

1、成形轧辊压出钢带左侧向上折边顺直切入螺旋套舌口，与螺旋形成同一角度。

2、螺旋套的位置:舌口应在模头圆弧**点;当模头时与模头之间无严重。

3、缠绕钢带时,初学者是用手盘皮带轮进行缴钢带咬扣。

4、翻边轮放置:轮尖模头的位置应距螺旋套舌口---2mm,时请勿太,以免轮尖钢带压裂。

5、 压边轮钢带,使钢带上、下折边沿着翻边轮与压边轮之间滑走扣紧,压边轮也勿需太大力,以免易压裂或压蹦翻边轮。

6、 压花轮与直齿轮:应根据折扣边的角度,放置轮走向与边的角度应基本一致;时以压紧、有明显压痕即可。

7、 压紧轮:根据扣好压边的边沿,角度稍微向右摆,力度以手力扭紧,出管时再根据情况调节。

8、 调节翻边轮、压边轮伸缩叉及压花轮、压紧轮推进筒的力度尽可能不使用扳手来旋扭,以免造成受力过大或不均时顶主轴变形

三．参数

1. 主电机功率：3kw，转速：1430r/min

2. 切割电机功率：0.75kw，转速：1380r/min

3. 钢带宽度：36mm

4. 钢带厚度：0.2-0.35mm

5. 卷管直径范围：35-135mm

6. 生产速度：普通电机：4m/min，无级变速：8-12m/min

7. 重量：576kg

8. 尺寸：1100x800x1360mm

扁形的波纹管称为扁管，配套使用于扁形锚固体系中，主要用于箱形板梁，三维预应力连续钢构梁中横向预应力筋，盖梁承台以及其他扩大应用。 采用扁管可以大幅度预应力构件的截面厚度，工程造价。
