英国雷迪PCM设备专用埋地管线外防腐层状况综合检测评估软件

PCMx专用埋地管道腐蚀检测评价软件

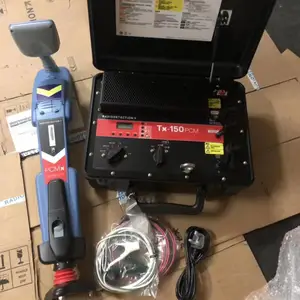

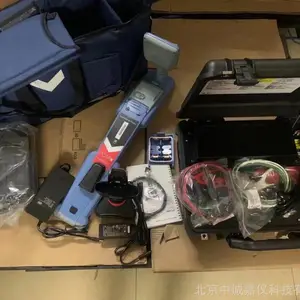

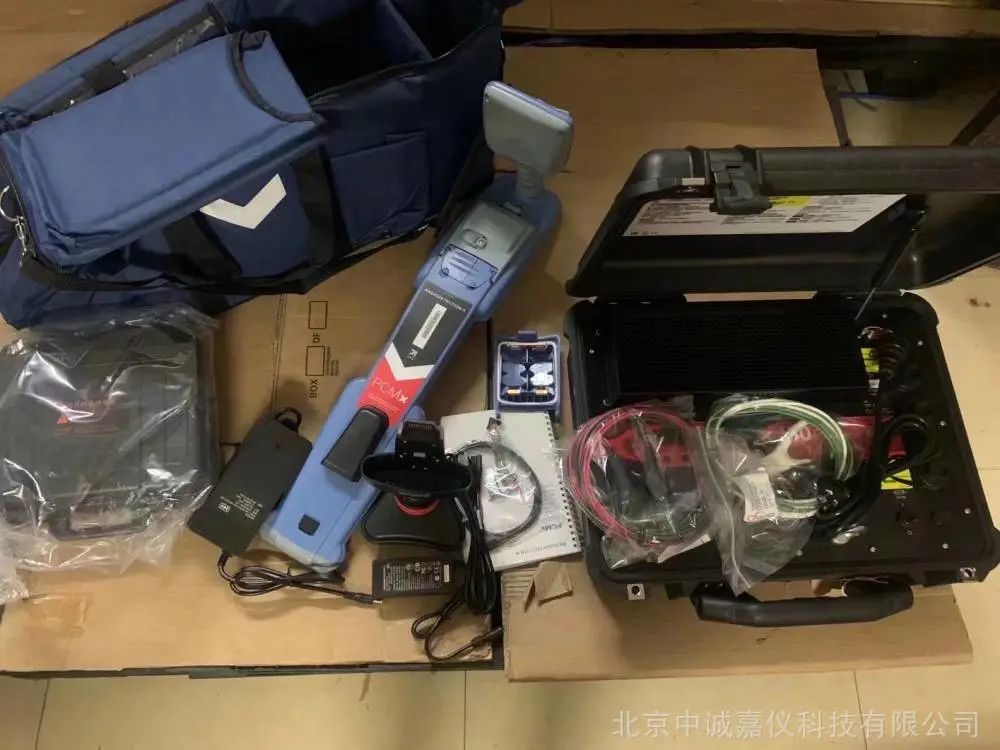

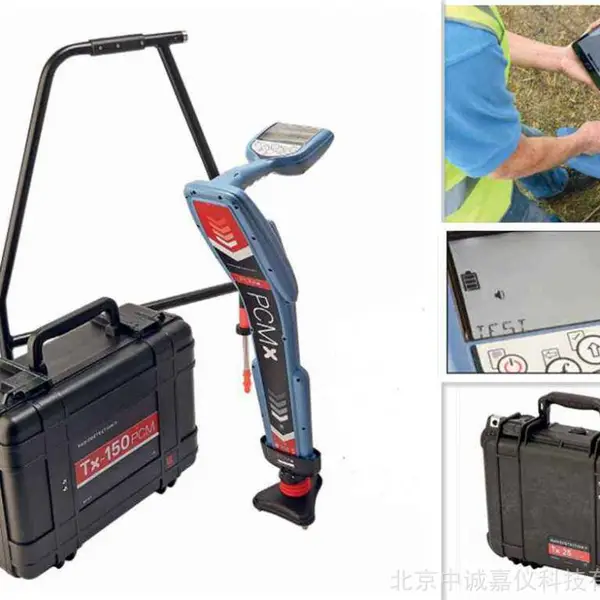

埋地管线外防腐层状况综合检测评估系统由发射机和接收机两部分组成。发射机是一个独立的0.1A-3A的探测信号输出设备，手持式接收机用于管道路由的追踪.破损点的***和电流测量。管道上的电流强度随距离的增加而衰减，在管径、管材、土壤环境不变的情况下，防腐层对地的绝缘性越好，则电流损失越少，衰减亦越小。反之，若防腐层损坏，如老化、脱落、绝缘性能越差,电流损失越严重,衰减也就越大。

英国雷迪PCM设备专用埋地管线外防腐层状况综合检测评估软件的特点

 1、软件可在Windows 10/8/7/Vista/XP 操作系统下运行，典型的Windows软件界面风格，功能菜单简单明了、布局合理；

2、具有检测数据录入、编辑、预处理、综合参数（防腐层绝缘电阻和电容率）解释、管道腐蚀与防护状况图示和报表等多项功能；

3、检测数据可在软件中输入或由其它编辑软件按所需格式导入，输入输出文件均采用文本格式，编辑修改方便；

4、专为PCM+仪器设计，检测参数轻松设置。计算所需参数都是常用物理量，依据相关行业标准给出，不涉及电感、电容、材料损耗角正切等难以给定的参量；

5、评价结果按级别不同分色图示，防腐层状况一目了然。

英国雷迪PCM设备专用埋地管线外防腐层状况综合检测评估软件的技术参数

1、方法原理基于综合参数异常评价法，属电磁场理论，数理模型更接近实际；

2、在采集数据为单频（4Hz或128Hz）时，可通过输入管道规格、管道材质、管内外介质、防腐层材料来计算防腐层绝缘电阻；

3、在采集数据为双频（4Hz和128Hz）时，可通过输入管道规格、管道材质、管内外介质来计算防腐层绝缘电阻和防腐层视电容率，使用绝缘电阻和视电容率两个参数综合评价防腐层性能；

4、使用埋深和电流数据对A字架测得的dB值进行校正，使其能更真实反映防腐层缺陷点的严重程度。
