一、ZW32永磁真空断路器概述

ZW32M-12型户外高压永磁真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。ZW32M-12永磁断路器符合GB1984《高压交流断路器》及标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

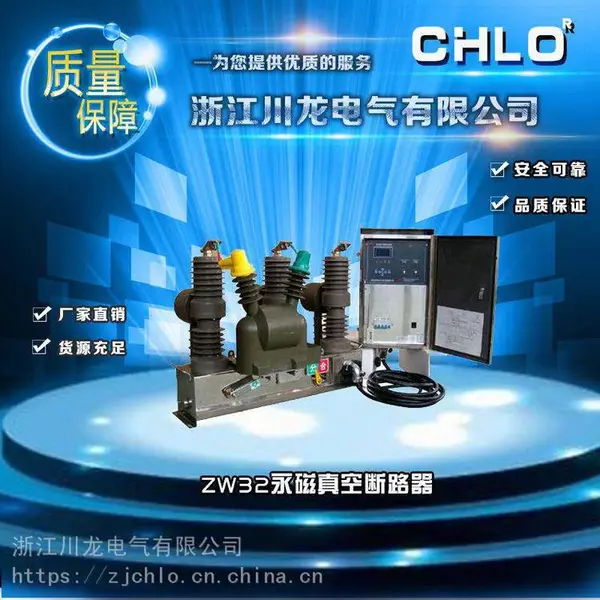

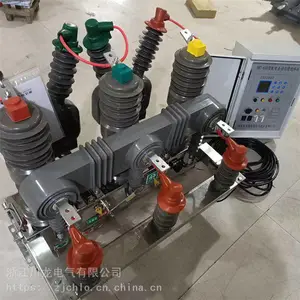

ZW32M-12永磁真空断路器，是浙江川龙电气有限公司自主改进的一种综合保护户外智能开关。它主要由永磁真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

性能特点：该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

二、ZW32永磁真空断路器型号、名称及含义

Z W 32 M – 12 / 630 – 20

Z:真空断路器W:户外32:产品设计序号M或Y为永磁机构12:额定电压(kV)630：额定电流(A)20：额定短路开断电流（kA）

三、ZW32永磁真空断路器使用环境条件

a) 环境温度不高于+ 45 ℃，不低于– 30 ℃；

b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；

饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；

在高湿度期温度急降时，可能凝露；

c) 海拔高度不超过4000 米；

d) 地震烈度不超过8级；

e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予满足。
