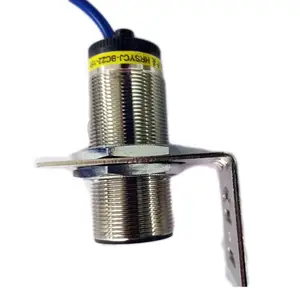

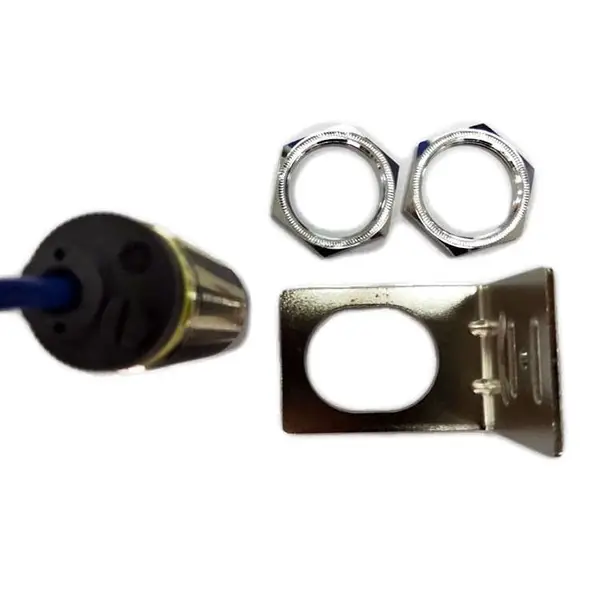

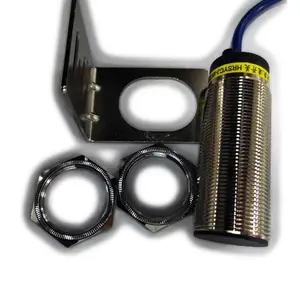

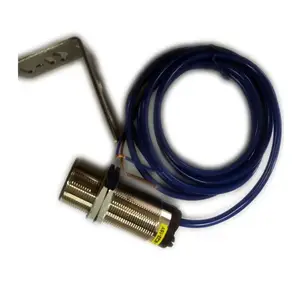

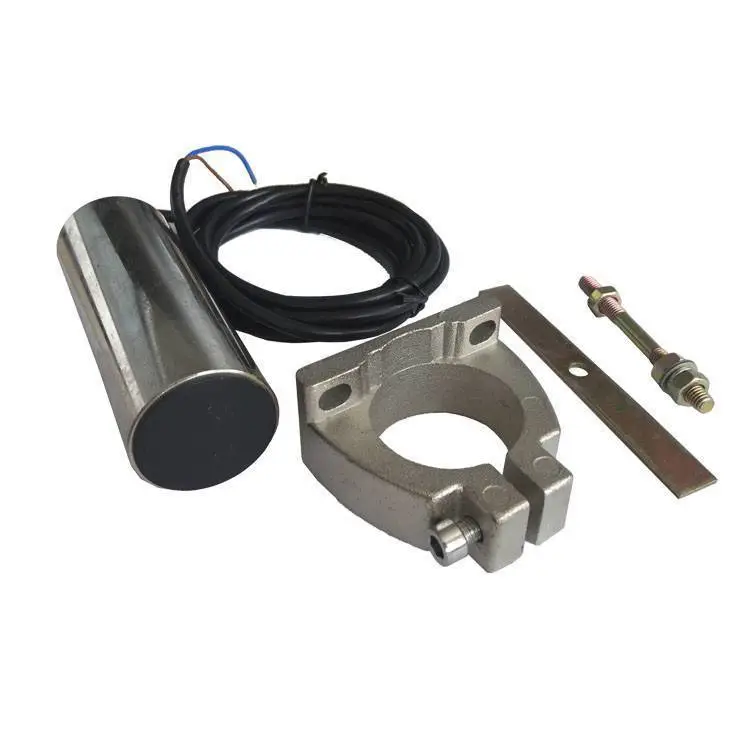

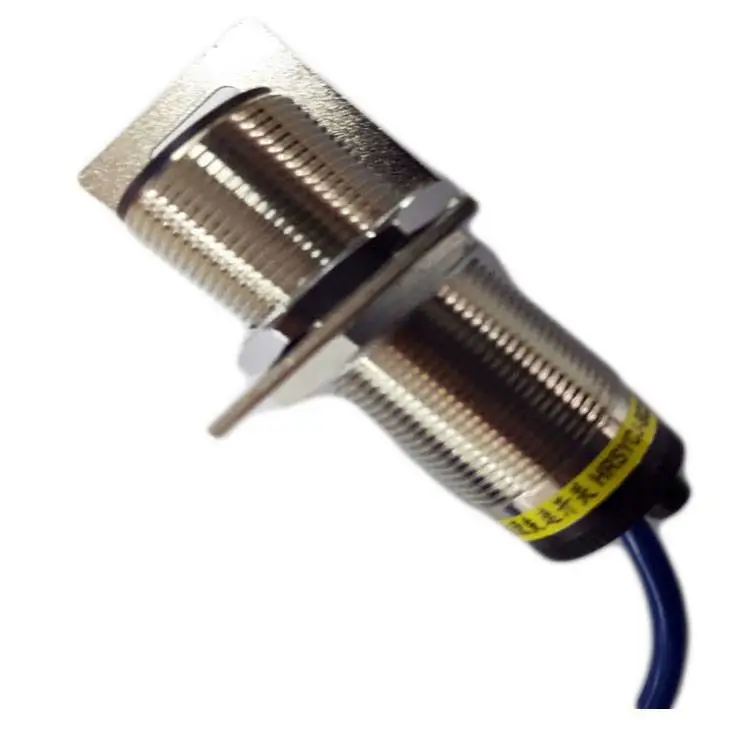

杭荣SS2-D2-B-1矿井提升机速度开关

工作原理

1、旋转探测仪安装在被传动轴旁，被传动轴装有检测片。

2、当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。

3、旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合，交流接触器主触头闭合使电机转动。

4、当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接收不到检测片的均匀间隔脉冲信号。

5、在工艺时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。

安装说明

1、所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。

2、机械安装工序，拆下端盖，在端盖钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

安装及接线

1、本装置安装时，使其轴线处于水平位置。

2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。

3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。

当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降至正常速度的70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。

4、由于常闭至常开的转换过程对应的速度差值较大，所以用户可选择使用常开（或常闭）之一种并在订货时说明，如无要求，我厂将按常开点调试出厂。

5、本装置出厂时已根据带速及打滑率调整好，使用时勿需再调。

6、本装置为非差动式，故在胶带机启动或停机过程中应不投入或投入无效，并应在控制线路设计中予以***。

测速机一般可分为直流式和交流式两种。旋转式速度开关与运动物体直接接触。当运动物体与旋转式速度开关接触时，摩擦力带动传感器的滚轮转动。装在滚轮上的转动脉冲传感器，发送出一连串的脉冲。每个脉冲代表着一定的距离值，从而就能测出线速度。电磁感应式，在转动的轴上安装齿轮，外侧是电磁线圈，转动是由于轮齿间隙通过，得到方波变化的电压，再推算出转速。

旋转式速度开关与运动物体无直接接触，叶轮的叶片边缘贴有反射膜，流体流动时带动叶轮旋转，叶轮每转动一周光纤传输反光一次，产生一个电脉冲信号。可由检测到的脉冲数，计算出速度。
