DS-2FTH401-IW 海康威视温湿度显示屏 传感、变送一体化设计，大屏显示适用于暖通级室内环境温湿度测量，采用专用温度补偿电路和线性化处理电路 精度高，低飘移，响应速度快 使用寿命长，抗干扰能力强 多种网络输出，大屏显示 DS-2FTH401-IW

DS-2FTH401-IW

海康威视暖通级室内环境温湿度显示屏

DS-2FTH401-IW 海康威视暖通级室内环境温湿度显示屏 概述：

传感、变送一体化设计，大屏显示适用于暖通级室内环境温湿度测量，采用专用温度补偿电路和线性化处理电路。传感器性能可靠，使用寿命长、相应速度快。多种型号满足RoHs无铅化要求，适用于通讯机房、办公室、厂矿、车间、医院、档案馆、博物馆、暖通空调、

楼宇自控等环境的温湿度测量。

注意事项：

使用前请认真阅读本说明书，确保接线正确，任何错误接线均有可能对显示屏造成不可逆影响。

避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行热、冷冲击。

安装在环境稳定的区域，避免直接光照，远离窗口及空调、暖气等设备，避免直对窗口、房门。

尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等。

DS-2FTH401-IW 海康威视暖通级室内环境温湿度显示屏 功能特点：

精度高，低飘移，响应速度快。

使用寿命长，抗干扰能力强。

多种网络输出，大屏显示。

多种型号满足RoHs无铅要求。

性能稳定，安装方便。

CE认证。

订货型号：

DS-2FTH401-IW

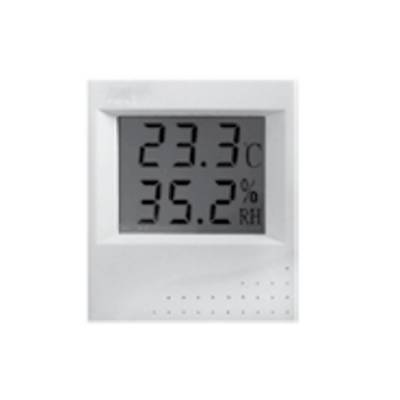

DS-2FTH401-IW 海康威视暖通级室内环境温湿度显示屏 外形图片：

DS-2FTH401-IW 海康威视暖通级室内环境温湿度显示屏 技术参数：

          型号

参数 DS-2FTH401-IW

温湿度显示屏

供电 直流24V（12V-24V）

zui大功耗 ≤0.96W

准确度 湿度：±3%RH（测试环境：5%RH～95%RH，25℃）

温度：±0.5℃（测试环境25℃）

显示分辨率 湿度：0.1%RH,温度：0.1℃

工作温度 -10℃～60℃

长期稳定性 10KΩ

接口类型 湿度：≤1%RH/y

温度：≤0.1℃/y

响应时间 ≤15s（1m/s风速）

输出信号 网络输出RS-485

量程 湿度：0%RH～***RH

温度：0℃～50℃

安装方式 壁挂式

外壳 ABS白色104mm*87mm*31mm

DS-2FTH401-IW 海康威视暖通级室内环境温湿度显示屏 接线说明：

24V 电源﹢（DC24V） A+ RS485信号线A+端

GND 电源-（GND） B- RS485信号线B-端

DS-2FTH401-IW 海康威视暖通级室内环境温湿度显示屏 安装：

一、安装步骤

按下变送器后盖下面的开盖键打开变送器；

变送器后盖有三个安装孔，用膨胀螺钉或螺钉将其固定于墙面。也可以在转载墙面预埋的线盒之上；

用电缆线把变送器连接到采集设备

二、安装位置

变送器应尽量垂直放置，***安装墙面时，传感器在变送器的下方（变送器上的字体为正方向）；

安装高度为人体坐高或主要要求测量的环境区域

三、安装注意事项

避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确

安装在环境稳定的区域，避免直接光照，远离窗口及空调、暖气等设备，避免直对窗口、房门。

尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等。

使用：

仔细检查，确保接线正确后，通过RS485转换模块（485输出）连接PC机RS232串口，接通DC24V或者12V电源，可通过测试软件查看温湿度值；模拟输出时，接通DC24V或12V电源，用万用表测量时就会输出对应的电流或电压值。

如想拆卸变送器，必须先断开电源，然后进行拆卸

此变送器为室内型，变送器内部避免有水进入，以免造成损坏
