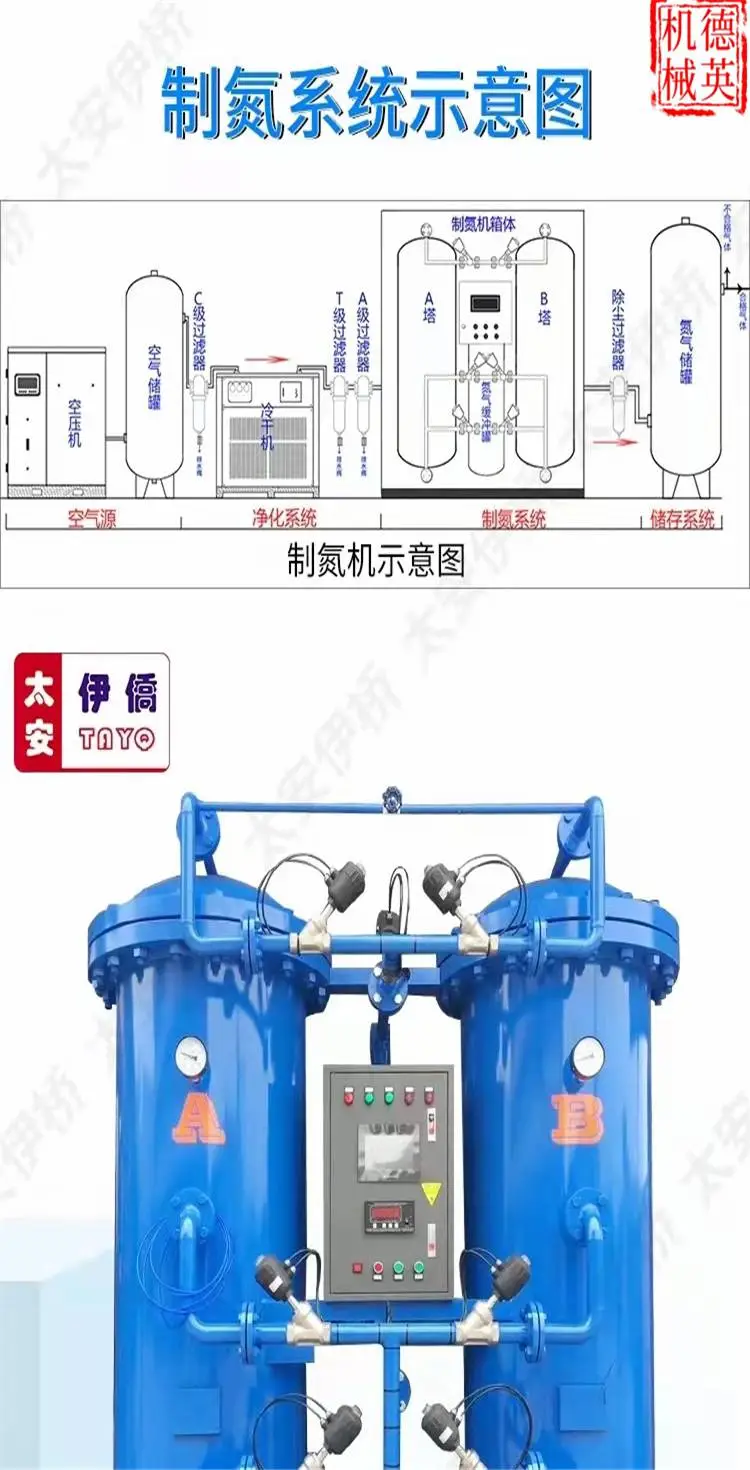

整套制氧系统由以下部件组成：

空压机 ? 缓冲罐 ? 压缩空气净化装置 ? 空气工艺罐 ? 氧氮分离装置 ? 氧气工艺罐。

1、空压机

  空压机作为制氮机的气源电力设备，一般选择：螺杆机、离心机、为制氮机提供充足的压缩空气，***制氮机能正常运行。

2、缓冲罐

储罐的作用是：缓冲、稳压、降温；从而减小系统压力的波动，通过底部排污阀充分除去油水杂质，使压缩空气平稳地通过压缩空气净化组件，***了设备可靠稳定的运行。

3、压缩空气净化装置

缓冲罐出来的压缩空气首先通入压缩空气净化装置，压缩空气先由高效除油器除去大部分的油、水、尘，再经冷冻干燥机进一步降温除水、精过滤器除油、除尘，并由在紧随其后的精过滤器进行深度净化。根据系统工况，汉德公司特意设计了一套压缩空气除油器，用来防止可能出现的微量油渗透，为分子筛提供充分保护。设计严谨的空气净化组件确保了碳分子筛的使用寿命，经本组件处理后的洁净空气可用于仪表用气。

 4、空气工艺罐

空气储罐的作用是：降低气流脉动，起缓冲作用；从而减小系统压力波动，使压缩空气平稳地通过压缩空气净化组件，以便充分除去油水杂质，减轻后续PSA氮氧分离装置的负荷。同时，在吸附塔进行工作切换时，它也为PSA氮氧分离装置提供短时间内迅速升压所需的大量压缩空气，使吸附塔内压力很快上升到工作压力，***了设备可靠稳定的运行。

5、氧氮分离装置

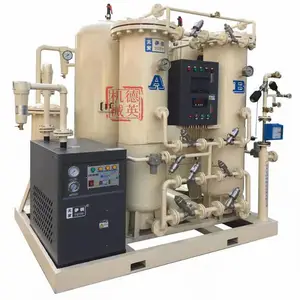

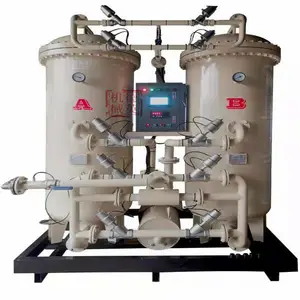

装有专用碳分子筛的吸附塔共有A、B两只。当洁净的压缩空气进入A塔入口端经碳分子筛向出口端流动时，O2、CO2和H2O被其吸附，产品氮气由吸附塔出口端流出。经一段时间后，A塔内的碳分子筛吸附饱和。这时，A塔自动停止吸附，压缩空气流入B塔进行吸氧产氮，对并A塔分子筛进行再生。分子筛的再生是通过将吸附塔迅速下降至常压脱除已吸附的O2、CO2和H2O来实现的。两塔交替进行吸附和再生，完成氧氮分离，连续输出氮气。上述过程均由可编程序控制器（PLC）来控制。当出气端氮气纯度大小设定值时，PLC程序作用，自动放空阀门打开，将不合格氮气自动放空，切断不合格的氮气流向用气点，气体放空时利用消音器使噪声降到78dBA以下。

6、氮气工艺罐

氮气缓冲罐用于均衡从氮氧分离系统分离出来的氮气的压力和纯度，***连续供给氮气稳定。同时，在吸附塔进行工作切换后，它将本身的部分气体回充吸附塔，一方面帮助吸附塔升压，另外也起到保护床层的作用，在设备工作过程中起到极重要的工艺辅助作用。
