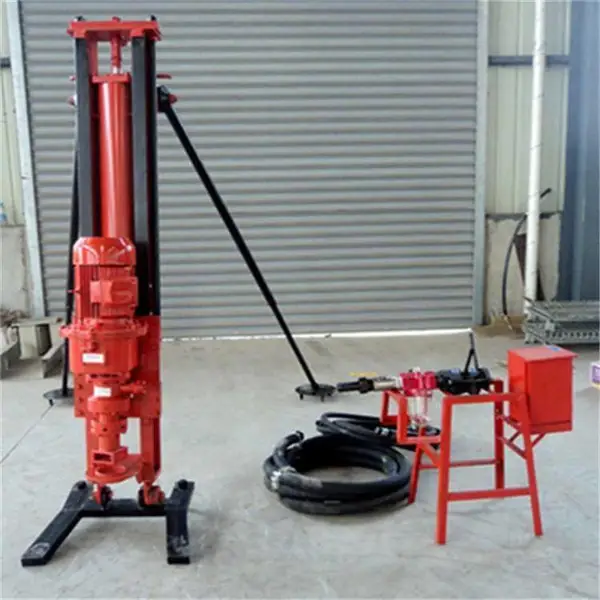

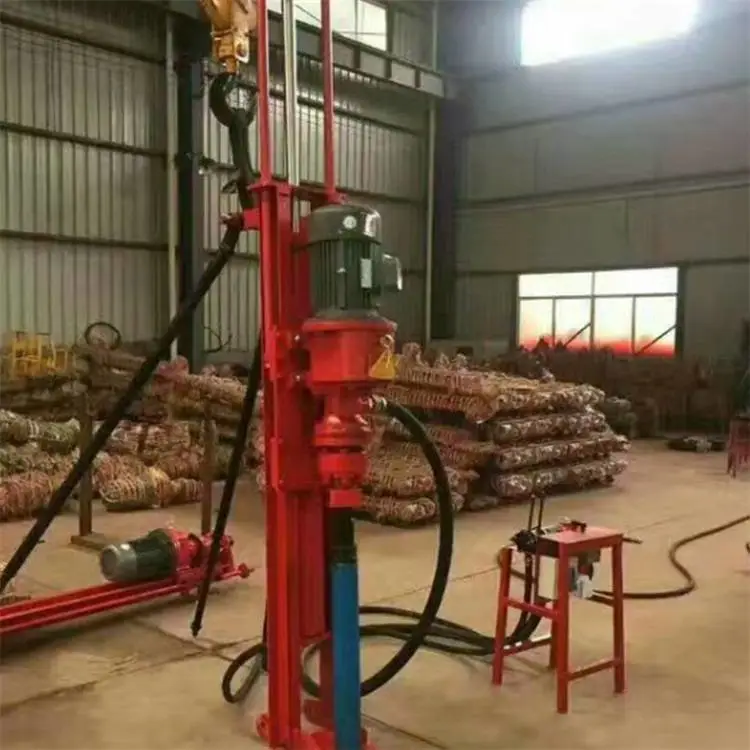

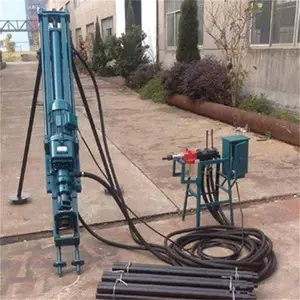

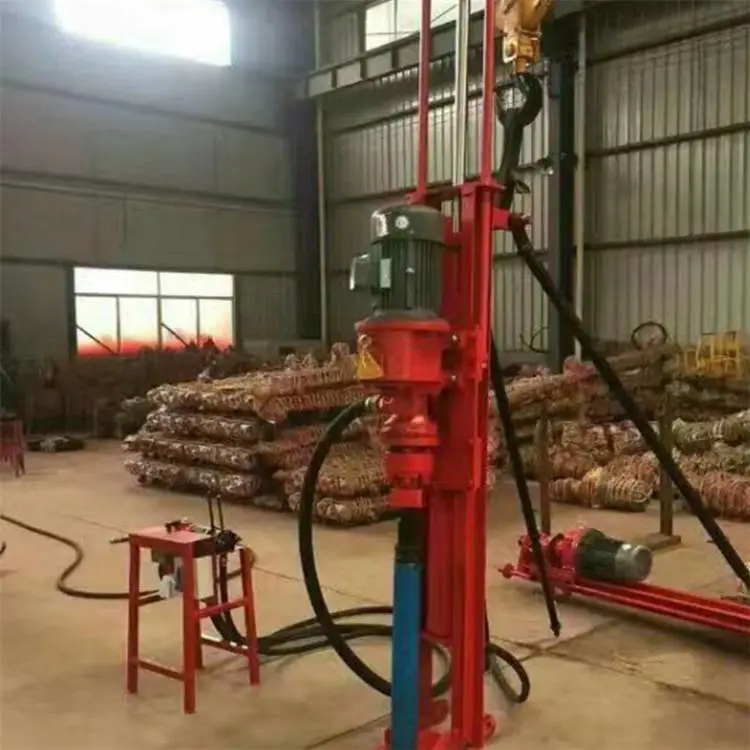

KQD-70气动潜孔钻机 气动潜孔钻机 穿越打井机

KQD-70潜孔钻机适用范围：

潜孔钻机系列、适用于大中小型矿山及筑路、水利、石方工程及边坡处理中的大直径孔凿岩作业，也是露天矿山前期凿岩设备。适用于其它露天潜孔钻车无法正常作业的凹凸崎岖地势。

潜孔钻机特点：

该机结构紧凑、操作方便、凿速快、整机可拆性好、搬运极为方便。

潜孔钻机的结构：

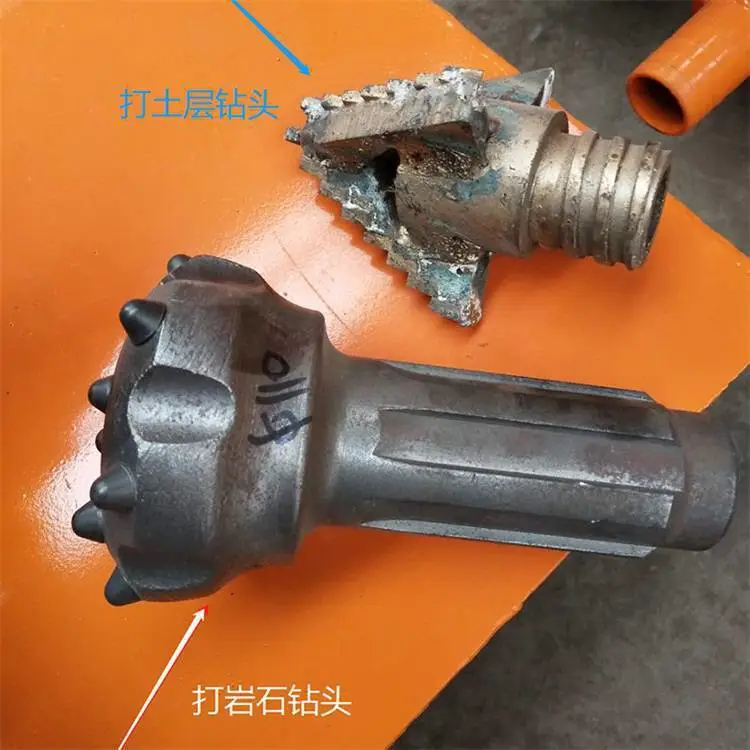

潜孔钻机是冲击回转式钻机，其内部结构与一般凿岩机不同，其配气和活塞往复机构是独立的，即冲击器。其前端直接联接钻头，后端联接钻杆。凿岩时冲击器潜人孔内，通过配气装置（阀），使冲击器内的活塞（锤体）往复运动打击钎尾，使得钻头对孔底岩石产生冲击。冲击器在孔内的回转，则是由单独的回转机构，即由孔外的电动机或风动旋转装置，通过接在冲击器后端的钻杆、凿岩时产生的岩粉，由***混合气体冲洗排出孔外，混合气体是由排粉机构经钻杆中心注入冲击器的，再经冲击器缸体上的气槽进入孔底。

潜孔钻机使用：

（一）钻机的安装和准备

1、准备好凿岩洞室，其洞室规格可根据凿孔的确定，一般开凿水平孔时其洞室高度2.6-2.8米，凿上向孔，下向孔或倾斜孔时其洞室宽度为2.5米，高度为2.8-3米。

2、将气水管路、照明线路等引至工作面附近待用。

3、按孔为设计的要求，将支柱架设牢固。支柱的上下两端要垫上木板，在将横轴和卡环按照高度和方向装在支柱上，利用手摇绞车将机器提起，按所需的角度固定在支柱上，然后调整钻机的孔向。

(二)作业前的检查

1、开始工作时，应仔细检查气水管路是否连接牢固，有没有漏气漏水的现象。

2、检查注油器内是否已经装满机油。

3、检查各部分的 螺钉、螺帽、接头等处是否已经拧紧，立柱是否确实顶得很牢固。

(三)凿孔作业程序

开孔时，先起动电动机，待转运正常后扳动操纵器的推进手把。使其得到适当的推进力，然后再扳动控制冲击器的手把到工作位置。凿岩工作以后，可以打开水阀，使气水混合物保持在有适当的比例。进行正常的凿岩工作。当推进工作使缷杆器移动到与托钎器相碰时，为钻完一根钻杆。要停止电动机运转和停止给冲击器送气、送水、把叉子插到托钎器的钻杆槽中，使电机反转滑板后退，使接头与钻杆脱开，再接根钻杆，按此下你循环连续工作。
