加拿大进口DCVG直流电压梯度测量和CIPS密间隔电位检测仪

Hexcoder PRO密间隔电位检测仪具备的功能

1、CIPS密间隔电位测量

CIPS密间隔电位测量仪的原理：在管道上测量埋地管道的管地电位沿管道的变化，在有阴极保护的管道上，测量时能得到两种管地电位，一是阴极保护系统电源开时的管地电位（Von通电电位），一是阴极保护电源瞬时关时的管地电位（VoFF断电电位）。

2、DCVG直流电压梯度测量

DCVG直流电压梯度检测仪的测量通常用于管道防腐层状况的评价，同时可以判断防腐层缺陷面积大小以及破损点处的管体是否发生腐蚀，为管道防腐层的维修提供准确、可靠的科学依据。其原理：加载到管道一个直流信号如阴极保护信号之后，当管道的防腐层存在破损时，电流通过管道破损点向土壤中流去，由于土壤的电阻存在，在破损点周围的土壤中电位梯度就随着形成，在接近破损点的部位电位梯度增大，电流密度也随之增大。

3、CIPS/DCVG组合测量

通过CIPS/DCVG检测仪的 组合测量，能获得相当多的信息，对埋地管道外防腐层完整性检测与评价。

Hexcoder PRO密间隔电位检测仪的性能

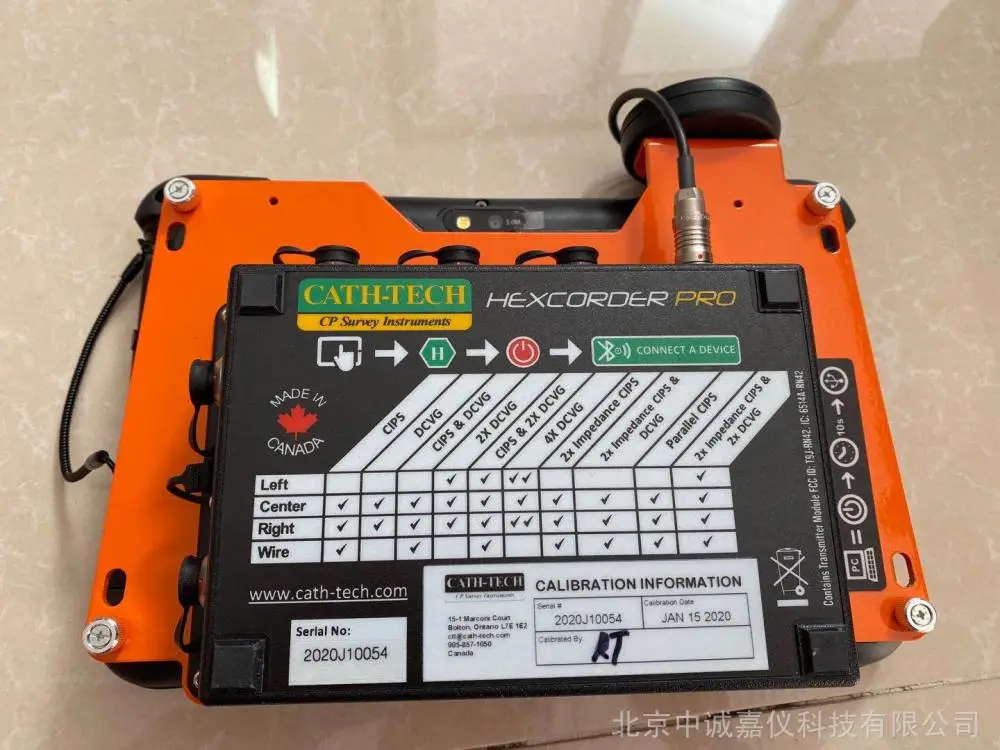

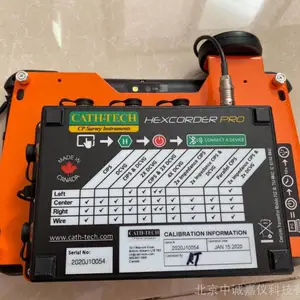

?  10种测量模式，分别为CIPS,DCVG,CIPS&DCVG,2×DCVG、CIPS&2×DCVG、4×DCVG、双阻抗CIPS、双阻抗CIPS&DCVG、平行CIPS、双阻抗CIPS&2×DCVG。

• Perform three different      types of survey at the same time, CIPS, DCVG and GPS mapping

• All data obtained at the      same place & time  under the same field conditions

• Easily correlate cathodic      protection data with coating integrity data to better prioritize      remediation

?  可设置1/4s-6m共16种中断周期，通电时间和断电时间可以任意设置。ON/OFF电位和ON/OFF梯度的延迟时间可以分别设置，并且可以设置先记录ON电位还是OFF电位。

?  有25兆欧和250兆欧两种输入阻抗。

?  配备GPS延长线和便携测试线，方便监测恒电位仪输出及记录电位和电流的波形曲线。

?  增加“bird&＃39;s eye”功能，测试电压梯度时，显示电流的流动方向。

?  能记录波形，并实时显示波形图形，波形文件记录频率为4096点/秒，记录时间随周期变化，最长能记录6分钟的波形。

?  可与配置蓝牙的雷迪和Vivax Metrotech埋地管线探测仪整合使用。

?  系统中的断流器可以设置1/4s-6m共计16种中断周期，可以任意设置开时间、断时间。

Hexcoder PRO密间隔电位检测仪的技术参数

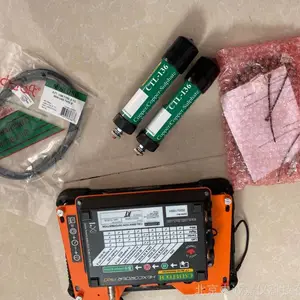

1、测量主机Hexcoder PRO的技术规格

?  测量范围：CIPS ±5VDC DCVG:±500mV DC

?  分辨率：0.1mV DC

?  外形尺寸：30×25×10cm@2.7kg

?  快装接头：坚固、密封、快速推拉式接头，IP67防护等级

?  电池：锂电池，12210mAh，电池续航时间大于24小时

?  通讯：USB2.0  2×蓝牙2.0

?  GPS:集成的WAAS GPS天线

2、CI-50卫星同步断流器的技术参数

?  中断电流：50A。

?  能够实现GPS同步。

?  适应环境温度：-10℃～50℃（工作状态）。

?  规格大小：27cm×24.5cm×20.5cm。

?  共计16种中断周期，可以任意设置开时间、断时间；能够满足各种管道结构和背景的需要，同时能够和测量主机、数据记录器实现同步中断，能够测量真正的断电位。

?  具备5种编程程序，每种编程程序都可以独立置设中断周期，同时可以独立设置中断的起始日期及起始时间，限度了避免了非检测时间管道阴极保护的去极化。
