| 品牌：上海渤工 | 型号：PZ41TC-10C | 连接形式：法兰 |
| 主体材料：铸钢（内衬陶瓷） | 公称通径：DN40-500mm | 3C阀门类别：工业 |
| 适用介质：灰渣混合物 | 密封形式：硬密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN40-500 |
| 包装：木箱、布袋 |
产品名称 | 耐磨排渣阀（手动、气动、电动等） |
产品型号 | PZ41H、PZ41Y、PZ41TC、PZ41THW、PZ941H |
公称通径 | DN40～DN500 |
压力范围 | PN10-PN100 |
阀体材质 | 铸钢 |
耐磨排渣闸阀产品用途
排渣闸阀适用于公称压力PN1.6～10.0MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物
耐磨排渣闸阀产品结构特点
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封，性能好
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封好
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性
6、中大口径设置滚动轴承，启闭轻松
耐磨排渣闸阀引用标准
设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
耐磨排渣闸阀零件材料
阀体 | 阀 盖 | 支 架 | 闸 板 | 阀 杆 | 阀 座 | 密封圈 | 填 料 | 阀杆螺母 |
WCB | WCB | WCB | WCB+耐磨合金 | 2Cr13 | WCB+耐磨合金 | 增强柔性石墨 | 增强柔性石墨 | ZCuA110Fe3 |

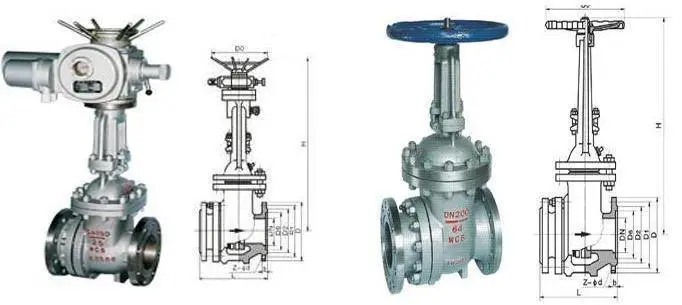

排渣闸阀结构图片
排渣闸阀安装尺寸及重量：
GB 1.6Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
GB 2.5Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
GB 4.0Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
GB 6.4Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750
|
