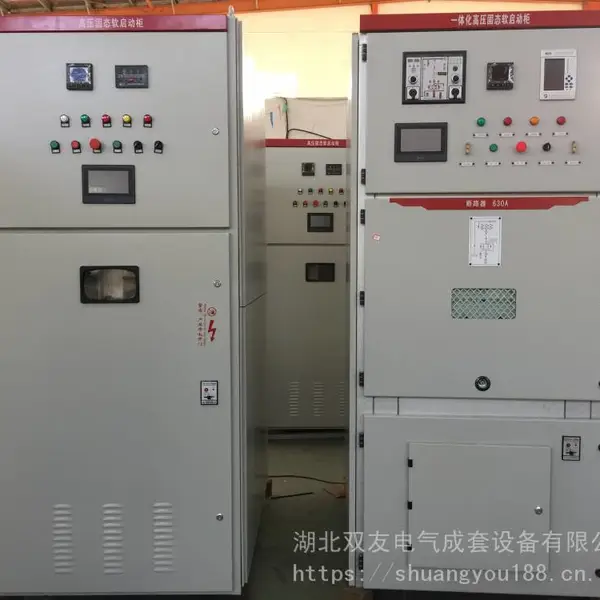

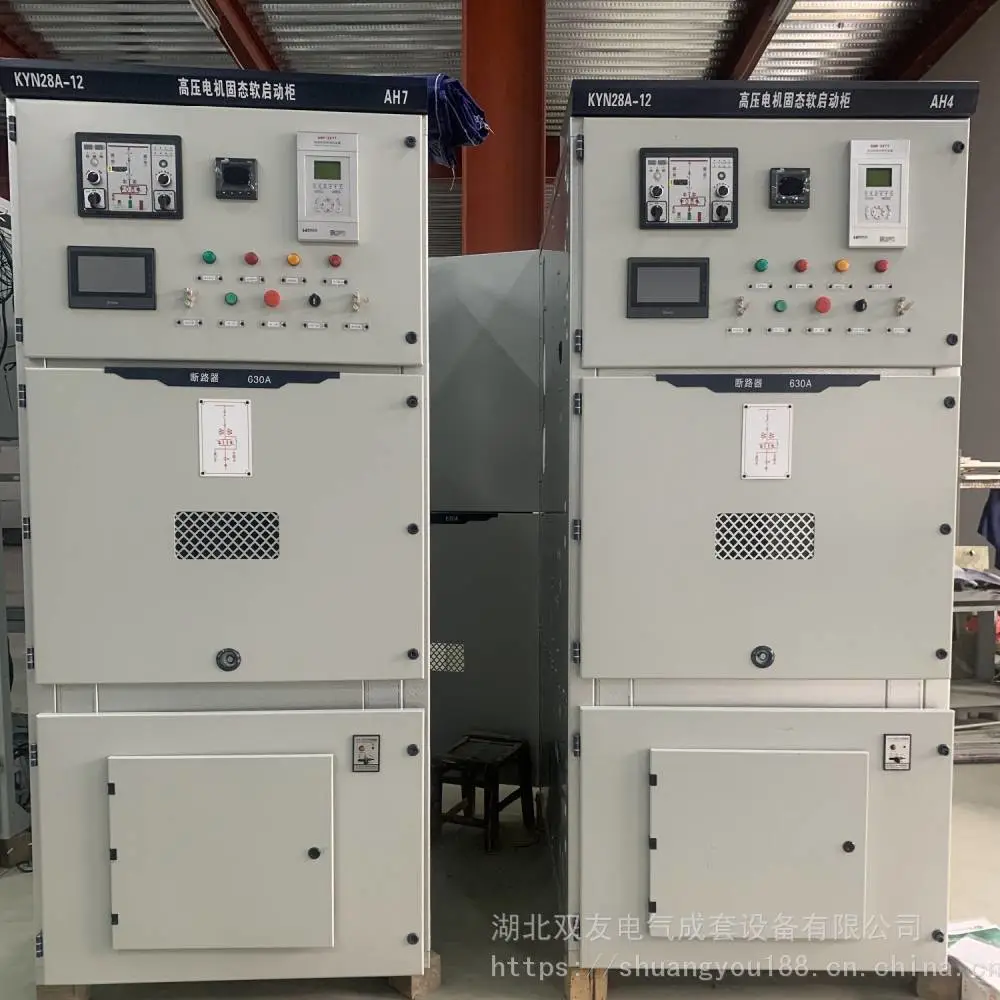

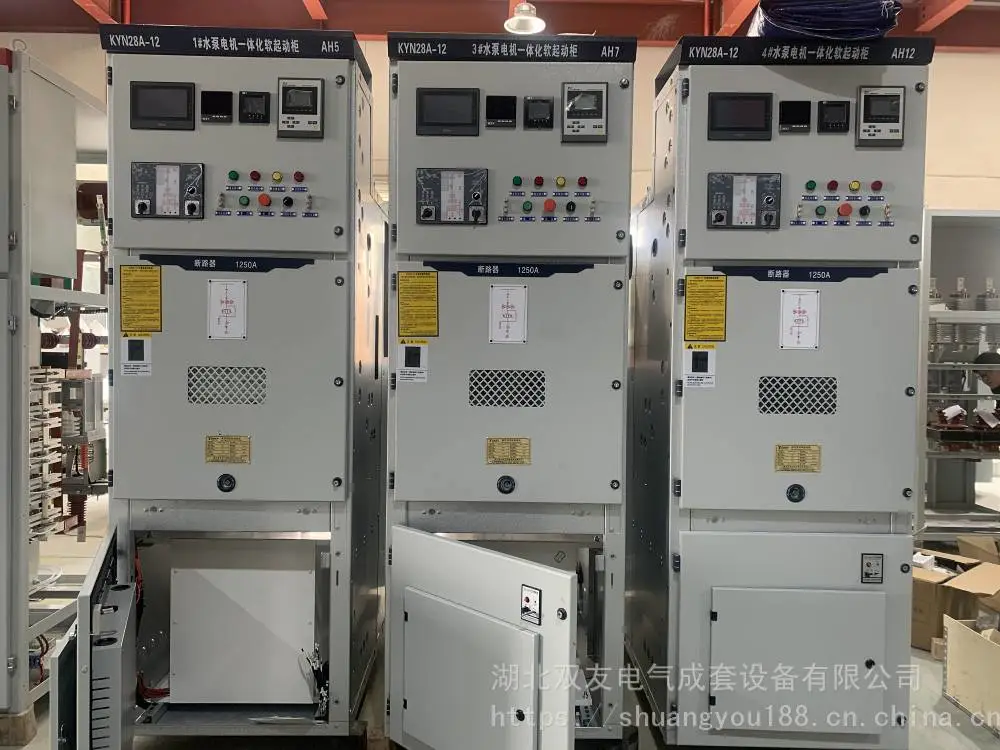

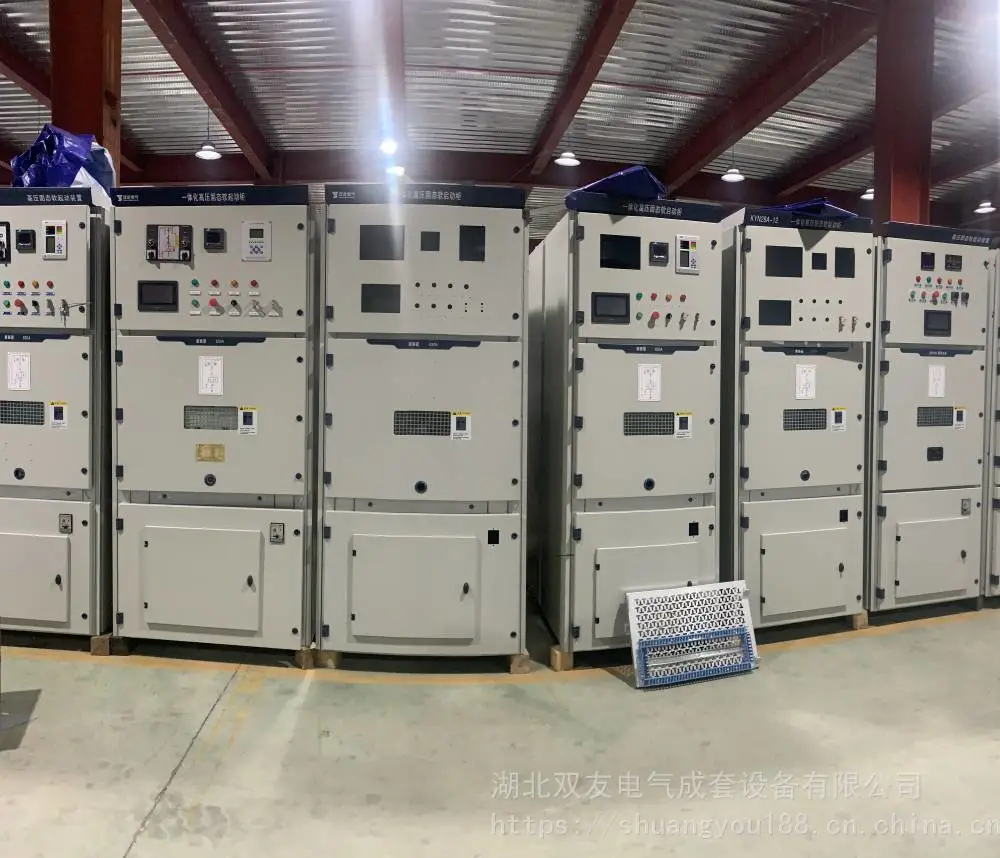

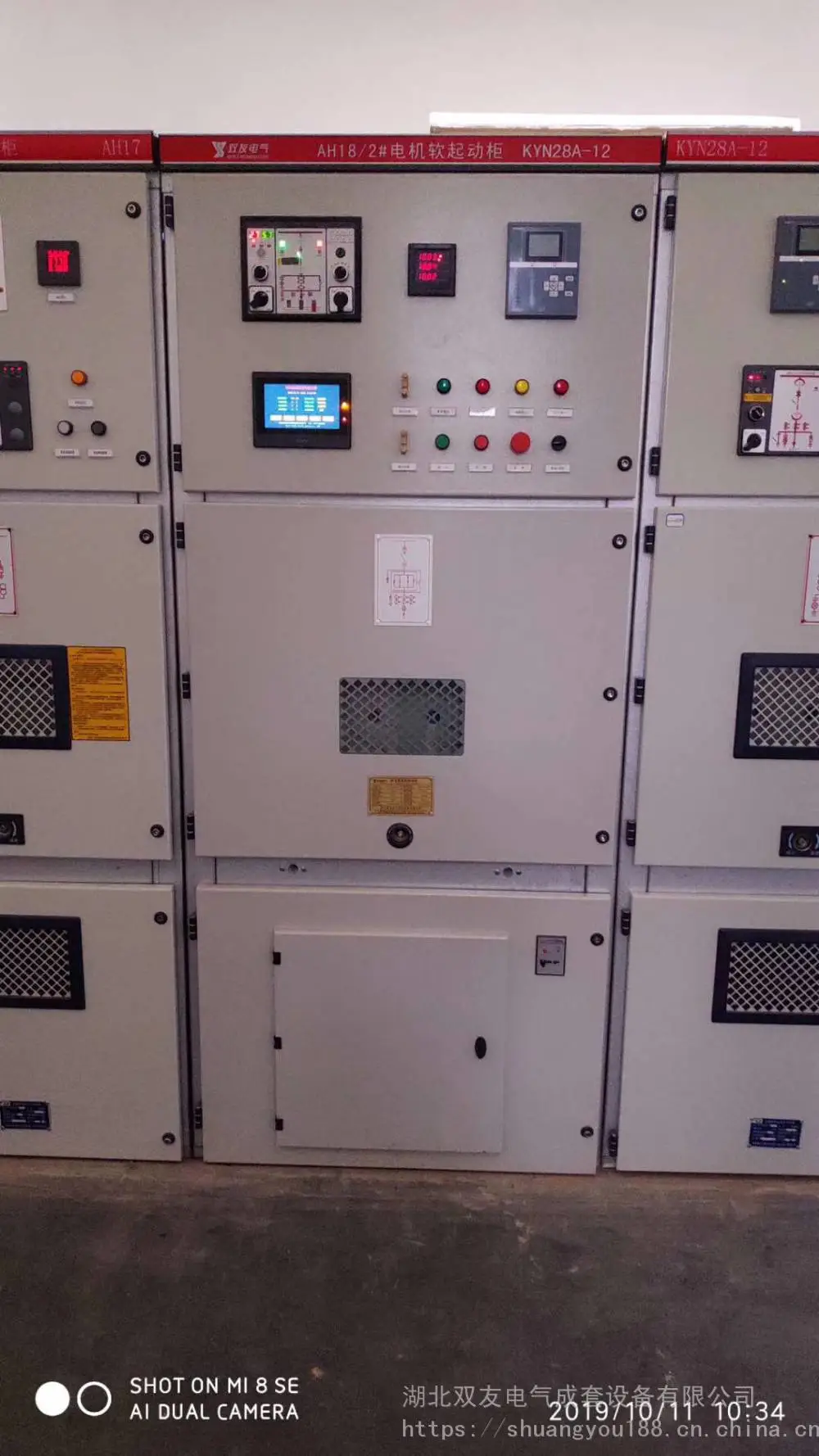

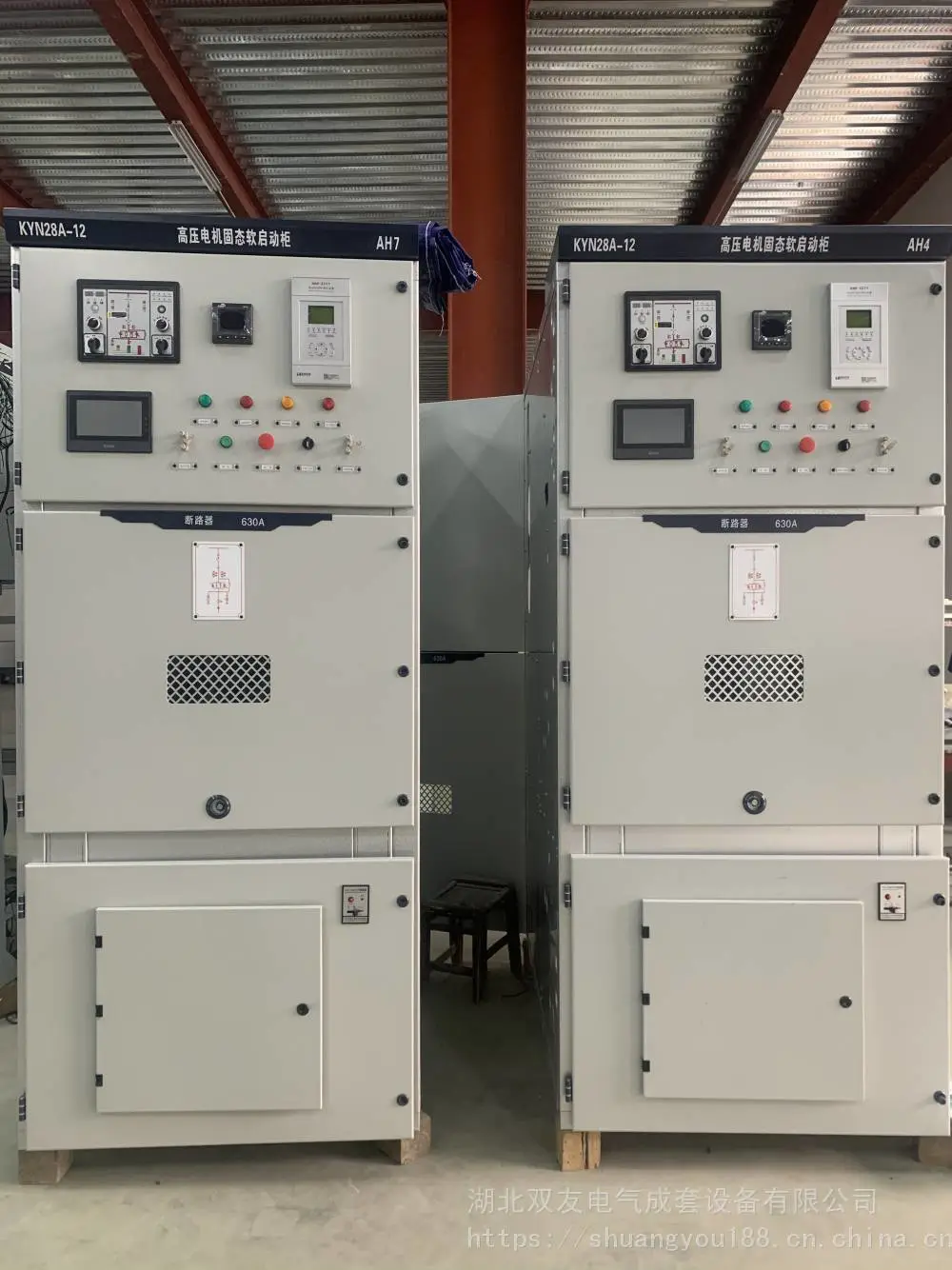

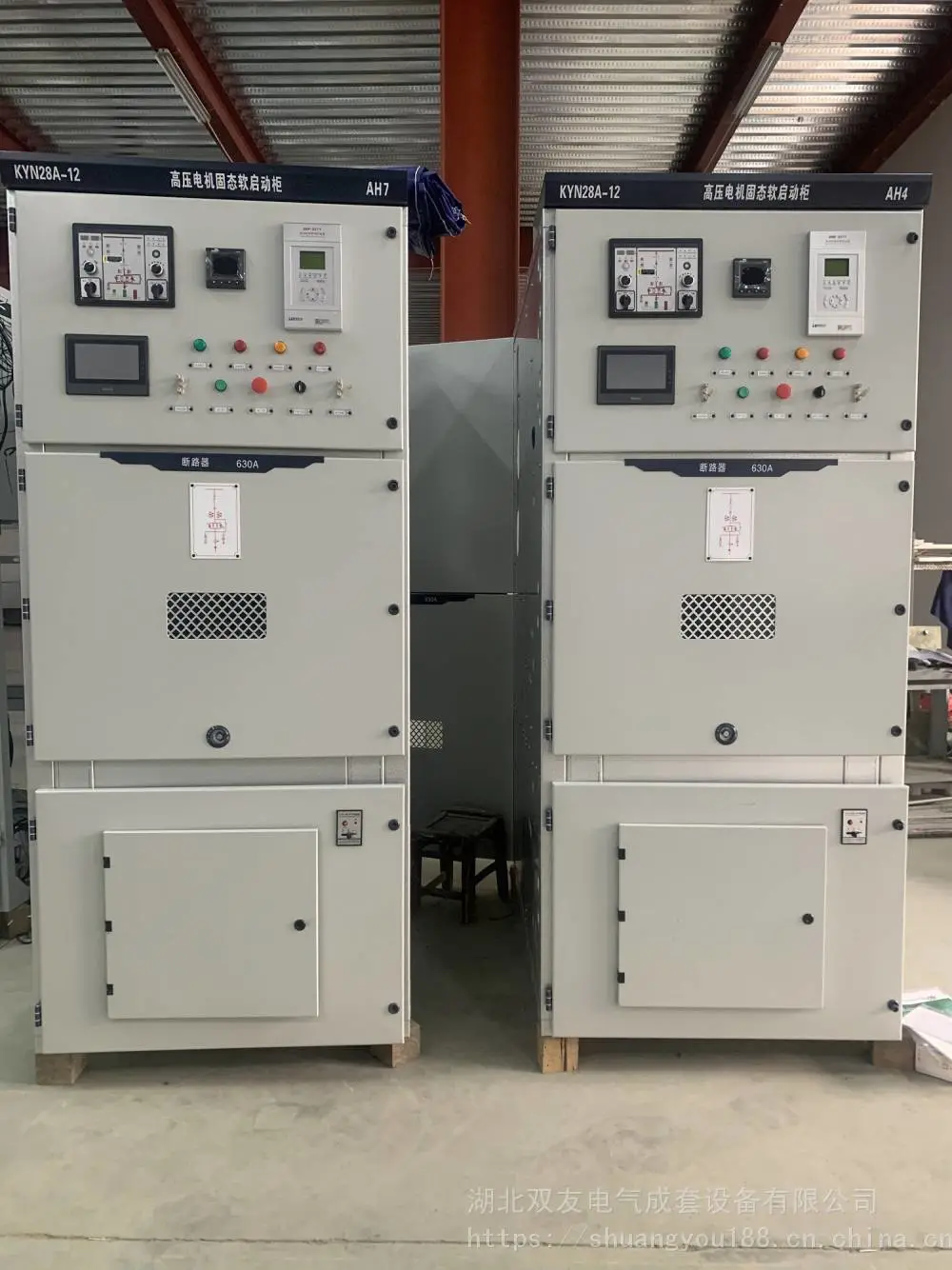

高压固态软起动柜和高压柜可以放在一个电气室吗，答案是肯定的。

一般高压固态软起动柜都是放在开关柜边上的。这样便于日常维护与维修。高压开关柜只是启动和停止电机，直接开断高压电源的；高压软起动柜，启动时电压从低到高慢慢加速的，电机转速是慢慢上升的，停止过程也可以慢慢停机，俗称为软起，软停。

高压软起动柜的技术参数

1.性能参数

1.1 电机种类：三相中高压鼠笼式异步电机

1.2 控制电源：AC220V（用户提供）

1.3 起动频次：1～6次/h

1.4 每两次间隔时间不少于10min

1.5 通讯接口：RS-485接口

1.6 冷却方式：自然风冷

1.7 主回路接线方式：下进下出

1.8 控制方式：一拖一

1.9 气温： +50℃；

1.10 ***气温： -20℃；

1.11 年平均相对湿度： ≤95％；

1.12 无金属屑，导电尘埃，腐蚀气体及剧烈震动的场所

1.13 海拔高度:  ≤1500m(大于1500m需要降容使用)；

1.14 低压控制元件采用施耐德低压元件

1.15 功率元件采用大功率晶闸管

1.16 停车方式：软停车、自由停车、制动刹车

1.17多种起动方式：限流起动、电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线

1.18 通讯功能：RS485接口，内嵌MODBUS标准通讯协议

1.19 电源频率50/60HZ自动适应

1.20 15次动态故障记忆

1.21 中英文液晶显示

1.22 可以进行低压380V测试

1.23 软启动柜体尺寸：2300*1000*1500（高*宽*深）

1.24 柜体颜色：国标灰，色号RAL7032

1.25 防护等级：IP32

1.26 起动时间：0-120秒可设定；

1.27 初始电压：20-100%可设定；

1.28 额定电流：根据电动机功率可设定；

1.29 突跳时间：20-100%电压0-2秒，可设定；

2、高压软起动柜技术特点及配置

2.1 免维护：可控硅是无触点的电子器件，不同于其他类型的产品需经常维护液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。

2.2 安装使用简单：SYGR是一个完整的电机起动控制和保护系统。在加高压运行前，允许使用低压对整个系统进行电气测试。

2.3 采用高压功率晶闸管，组件式结构、模块化设计，便于安装维护。

2.4 具有多重过电压吸收、保护技术

2.5内置有直接起动容量的真空接触器，在检修过程中或出现故障时，电动机可以采用直接起动方式工作，***生产的连续性。

2.6 采用32位ARM核微控制器执行中心控制，控制实时高效、显示直观、可靠性高、稳定性好。

2.7 采用国外***高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

2.8 采用中文液晶显示系统，操作界面人性化。

2.9  RS-485通讯接口，标准MODBUS协议。可与上位机或集中控制中心进行通信。

2.10  所有电路板均经过严格的老化实验，并进行三防处理,主板及所有控制板CPU全部选用原装进口产品。

2.11电压取样采用电磁式电压互感器取样线性好，抗干扰性强，无零漂

2.12高压固态软起动装置有三相电压、三相电流显示。保护功能：缺相、欠压、过压、过流、过载等，采用RS485接口引至集中监控。

2.13高压固态软起动装置母线采用优质电解铜，纯度达到99.***，载流量及截面积按设计要求，柜内结构采用高绝缘性能材料模具作支撑，进、出接线易于接线，柜内有固定线卡。

3、高压固态软起动柜性能

3.1 结构：

结构采用GB11022-1999-T高压开关设备和控制设备的共用技术要求，在柜体中应用密封处理，减少对机器内部的污染，布局合理。***的数字触发系统将低压控制通过光纤连接到高压部分，便捷的维修设计允许各相模块可以迅速单独进行更换。为运行安全起见，高压部分和低压部分完全隔离开来。

整体结构被划分为3个相互绝缘的部分。由高压可控硅模块、阀体保护单元、真空开关部件等组成的高压回路；由光纤触发部件、信号采集与保护部件组成的可控硅触发及信号采集与系统保护单元；由系统控制与显示部件构成的系统控制和人机交互单元；3个单元之间相互绝缘，做到高、低压之间的可靠隔离。电源电缆可以从机柜的底部位置进入，在柜体内留有足够的空间以便于接电源进线、电机电缆从机柜的底部位置进入允许适当地进行弯曲。

3.2 柜体特点：

柜体采用优质冷轧钢板，各部件经数控机床加工，折弯后焊接而成；所有部件具有足够的机械强度，能承受运输、安装及运行时短路所引起的作用力而不致损坏变形；采用***的喷塑工艺，柜体外形美观大方

3.3 柜体为垂直式免安装结构，柜体结构、材料能承受压力、热力、电动应力的影响。

3.4 柜体前后门开启角度不小于90度，门锁具有安全连锁功能，***了检修人员不会触及带电体，保护检修人员安全。

3.5柜体具有足够的机械强度，能承受内部所安装的原件重量，不会因运输、安装、吊装等原因而变形

3.7 外壳前后门冷轧钢板厚度为2MM，侧面钢板厚度为1.5MM

3.8软起动柜具有多处防止误操作的措施，如：柜门安装有急停按钮，门锁具有机械连锁和电气连锁等

3.9整个软起动装置能承受正常运行期间的震动和机械冲击，内部安装各部件的螺钉和螺母均以锁紧。

3.10 主回路母线所选规格型号均能满足装置连续运行时的电流要求

3.11 母线、支撑件以及连接处均具有足够的机械强度，能够满足机械和短路时的应力要求

3.12 母线相间和对地满足安全标准所要求的绝缘值，母线相间距离满足国家安全要求标准

3.13 柜内母线及其它部件均能承受短路时的电流冲击

3.14 每根导线均有明显的线号标记，接线端子也有明显的标记，并且所有线号标记均与原理图一致

3.15 所有控制线均采用PVC绝缘导线

3.16 软起动装置采用高低压分开式结构，低压室内控制线采用线槽敷设

3.17 柜体内安装有独立的接地铜牌和接零铜牌

4、保护功能

4.1过载保护共6级保护级别，根据所设定的过载保护曲线进行保护；

4.2过流保护：20—500%Ie 通过检测运行过程中的电流实现运行过程中的过流保护；

4.3过压保护：主电网电压上升到120%额定电压时,延迟1～10S(可调)，跳闸保护；

4.4欠压保护：主电网电压低于额定电压70%时,延迟时间1～10S(可调)，跳闸保护；

4.5缺相保护：当任意一相缺失时，跳闸保护；

4.6相序保护：可设置相序检测，当检测到相序错误时保护；

4.7相电流不平衡：主回路电流不平衡度超过设定数值（0～***可调），跳闸保护；

4.8接地电流故障：当接地电流超过设定数值，跳闸保护；

4.9起动超时保护：在设定的最长起动时间内（0～120S可调）,电动机仍未达到全速,跳闸保护；

4.10高压软起动柜具有自检程序：开机自检

三合一高压固态软起动柜接入电源后，柜内会带高电压。但即使在电机停止运行状态，其输入端仍带有高电压。柜内带有电磁锁，必须断开三合一高压固态软起动柜的前级输入电源，确认软起动装置与高压断开后，方可打开软起动装置的前、后大门。在对三合一高压固态软起动柜的高压部分进行任何维护、维修之前，必须将三合一高压固态软起动柜的高压部分可靠接地。

三合一高压固态软起动柜的微机控制器和二次控制回路使用AC 220V电源，接触微机控制器接线端及二次控制回路接线端有触电的危险。

三合一高压固态软起动柜的柜体必须可靠接地。

三合一高压固态软起动柜性能指标

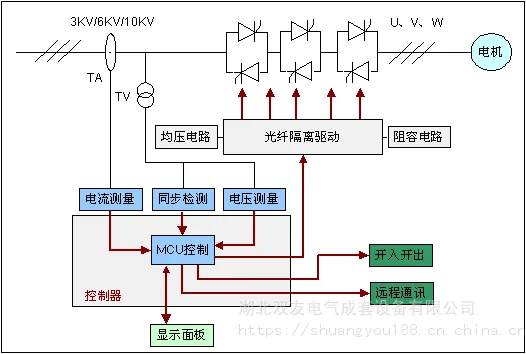

三合一高压固态软起动柜原理框图

软三合一高压固态软起动柜检测到外部起动命令时，由微处理器检测到同步信号后，对主回路可控硅相位角触发进行控制，逐渐增加电机端的电流和电压，从而平滑起动电机。在此过程中，RC阻容吸收单元吸收可控硅反向关断时的尖峰电压；均压电阻擎制可控硅电压，***串联回路中每只可控硅电压相等。光纤触发***了控制器与高压可控硅之间的电气隔离，同时***了触发信号不受电磁干扰。
