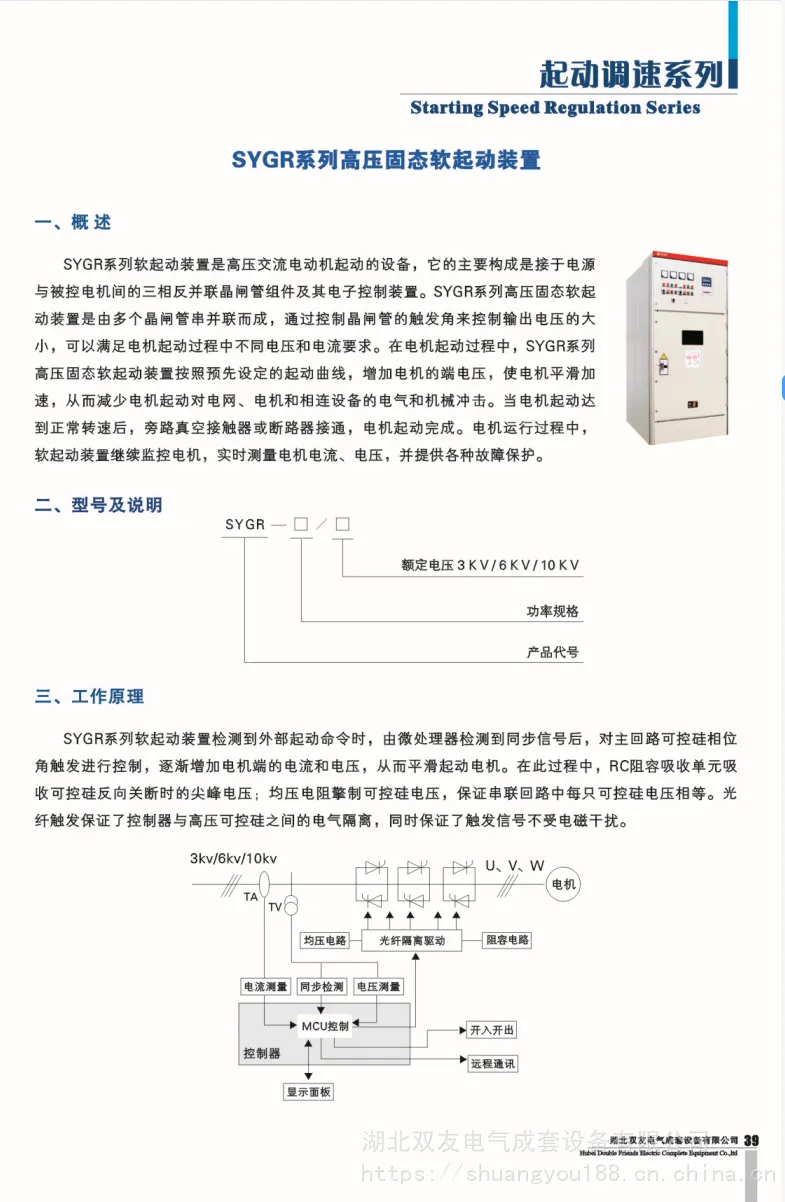

SYGR系列一体化高压固态软起动柜控制系统由微控制器、脉冲放大、取能触发三部分组成。
1）微控制器部分
微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。
显示屏选用触摸屏，内置菜单。按照不同配置要求触摸屏可使用7寸、10.1寸等。可进行参数设置及显示。
2） 脉冲放大部分
脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气隔离。
3） 取能触发部分
脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发，最终实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。
5、结构设计

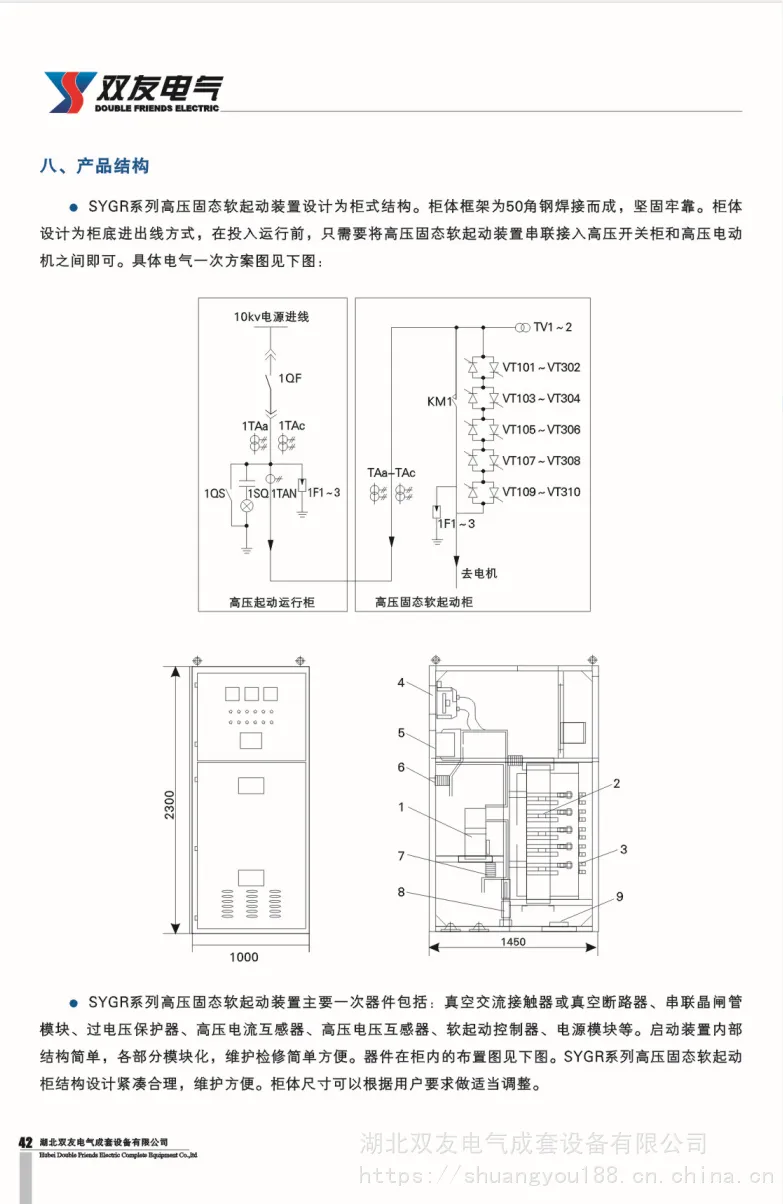

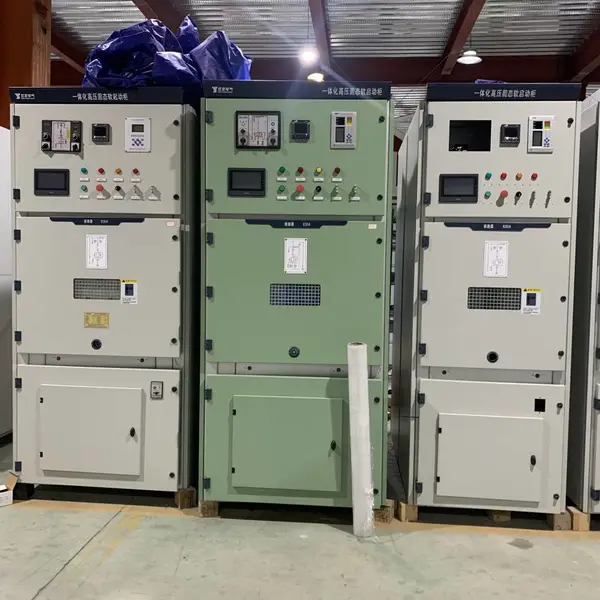

SYGR系列一体化高压固态软起动柜设计为柜式结构。柜体框架为50角钢焊接而成，坚固牢靠。柜体设计为柜底进出线方式，在投入运行前，只需要将高压固态软起动装置串联接入高压开关柜和高压电动机之间即可。具体电气一次方案图见图1.3。

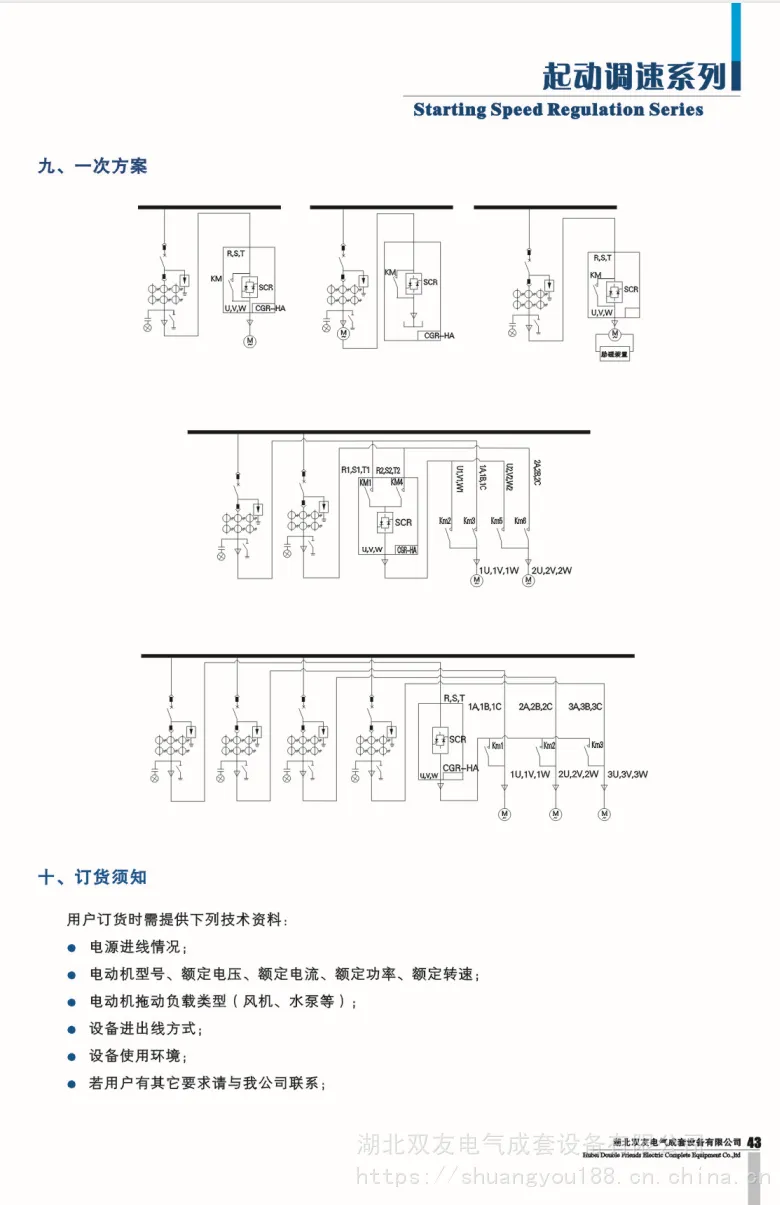

图1.3 高压固态软起动装置一次方案图
SYGR系列一体化高压固态软起动柜主要一次器件包括：真空交流接触器或真空断路器、串联晶闸管模块、过电压保护器、高压电流互感器、高压电压互感器、软起动控制器、电源模块等。启动装置内部结构简单，各部分模块化，维护检修简单方便。器件在柜内的布置图见图1.4。
SYGR系列一体化高压固态软起动柜结构设计紧凑合理，维护方便。柜体尺寸可以根据用户要求做适当调整。
