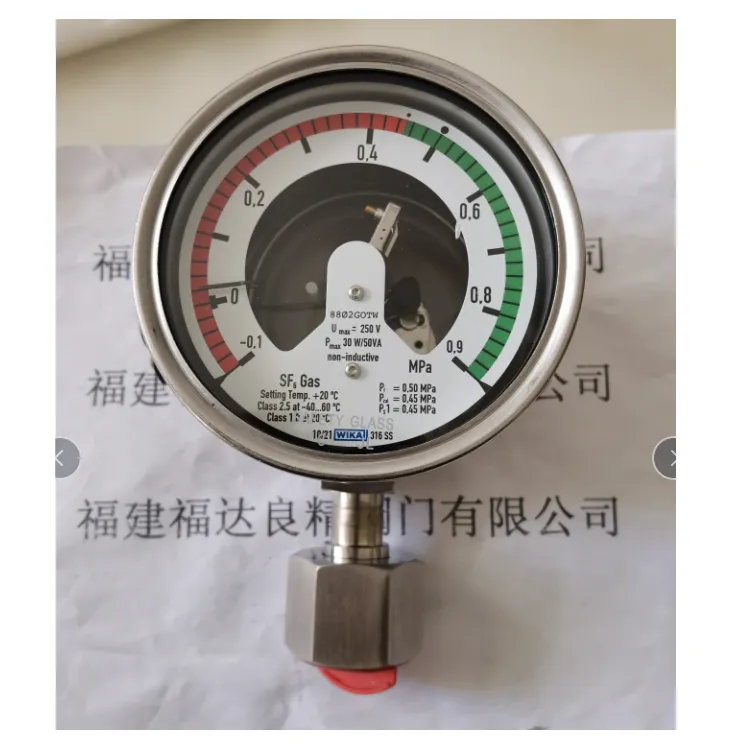

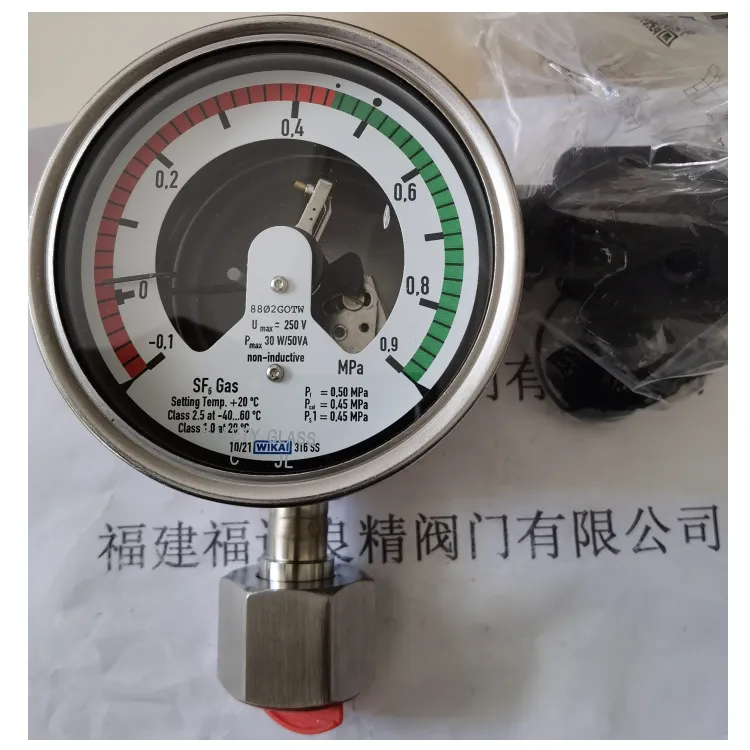

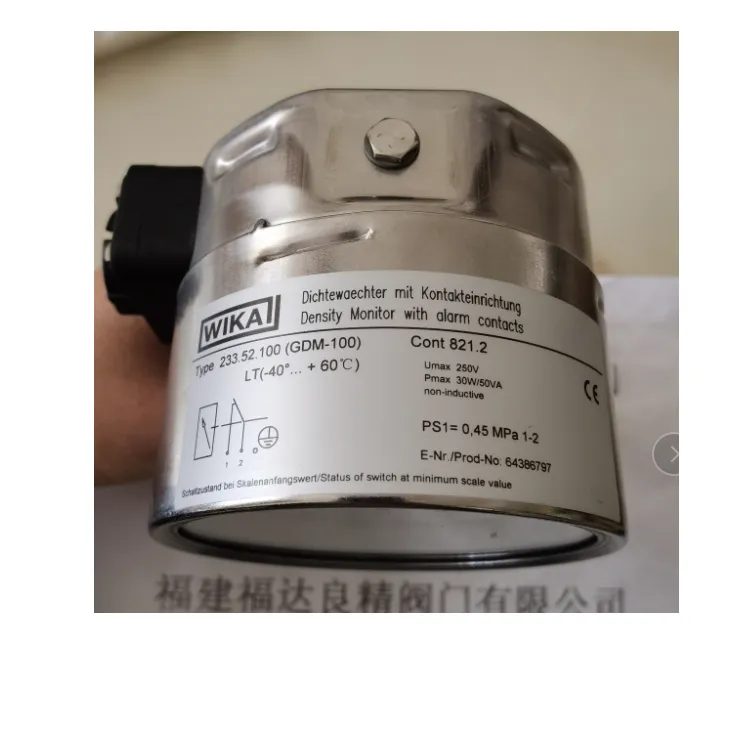

威卡SF6密度微水检测器 233.52.100（GDM-100)LT(-40...+60℃)

标准尺寸 (mm)

　　100

　　准确度（量程的比）

　　环境温度为 20 °C时：± 1 环境温度为-20 °C … 60 °C且已校验压力参考等容线（参见插图，汉诺威KALI-Chemie AG公司D?ring博士1979年编制）时：± 2.5

　　量程

　　所有标准量程和 /-量程均为1.6 bar至25 bar（ 20 °C温度下的SF6气体压力）

　　校验压力PE

　　符合客户的订购规格

　　允许温度

　　环境温度：-20 … 60 °C（气相）

　　储藏温度：-50 … 60 °C

　　报警触头/触头额定值

　　多可使用3个磁助式电接点进行接通或断开操作，带电隔离，固定切换点（不可调）

　　触头额定值：30 W / 50 VA，电流为1 A

　　电接点材料：80 Ag / 20 Ni，镀金

　　开关准确度（在-20 … 60 °C条件下）

　　如果切换值等于PE：等于量程

　　如果切换值不等于PE：向校验压力平行移动

　　高压测试

　　2 kV、50 Hz、1秒（正对外壳布线）

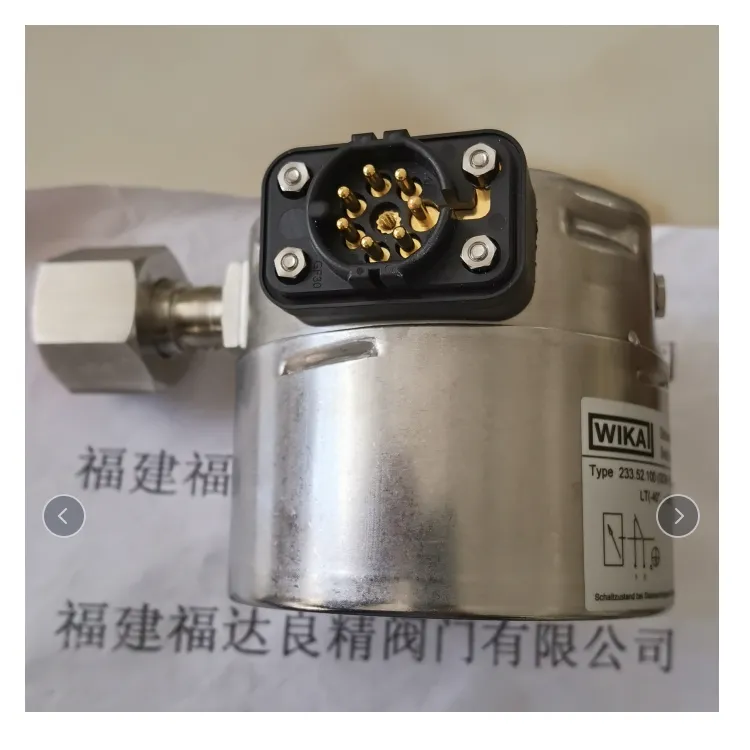

　　电气连接件

　　带M20 x 1.5格兰头的电缆接线盒 连接件截面积为2.5 mm2

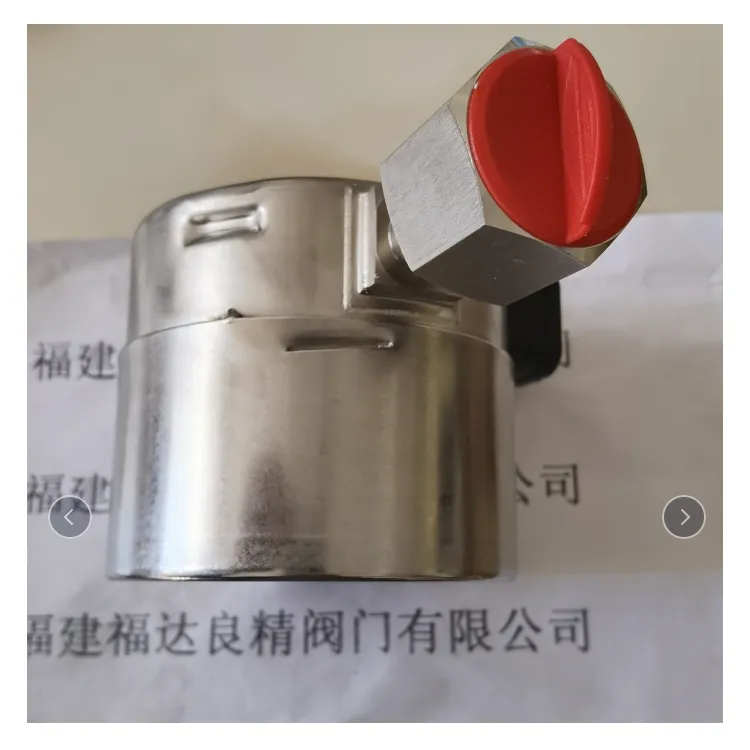

　　过程连接件

　　不锈钢，径向连接，D6 x 5内接头，符合EN 837标准，G ? B（外螺纹），22 mm扁钢
