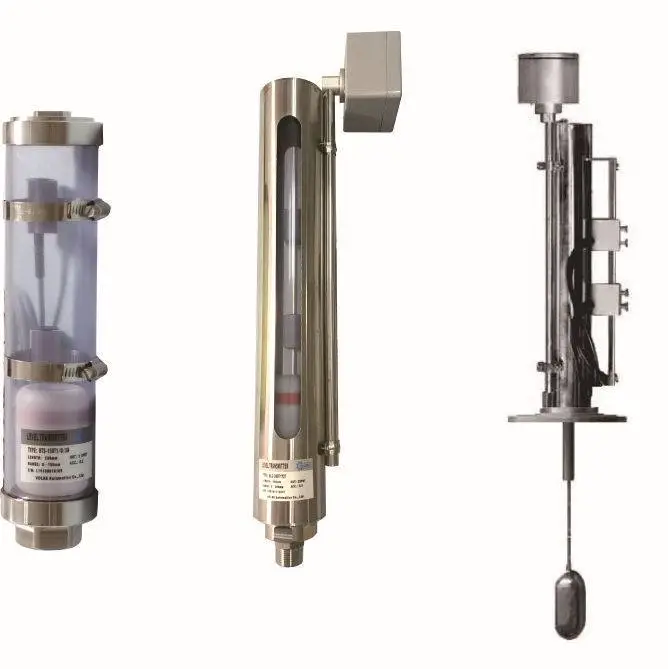

BLS型浮子液位计，可视型液位计

产品描述：BLS液位变送控制器通过侧装或顶装与介质相通，在液位计外部加装液位开关及液位变送器，将磁单元置于浮球内部或通过顶杆与浮球相连，磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时,磁记忆开关在对应液位点动作；同时液位传感器在磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。

产品特点：

适用多种介质的液位测量

高强度透明PVC管，全密封结构，不易渗漏

集现场指示、远传变送、报警控制开关于一体

输出可靠，抗干扰能力强

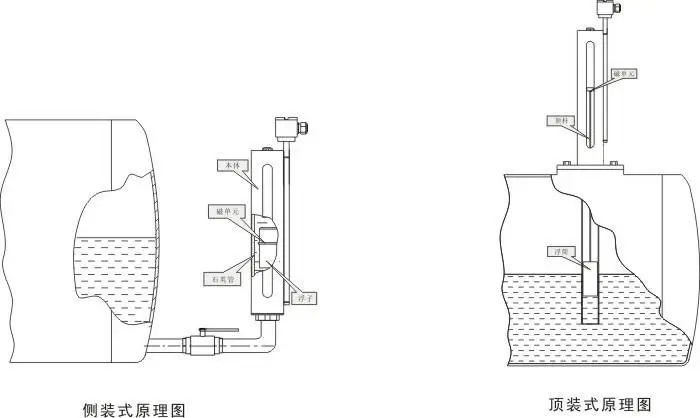

工作原理：

    BLS型浮子液位计通过侧装或顶装与被测液体相通，在液位计外加装液位开关及液位变送器，将磁单元置于浮球内部或通过顶杆与浮球联接，磁单元随液位变化，使液位开关在对应整***动作；同时，液位传感器在浮球的磁性单元作用下，输出4~20mA电流信号。

技术参数：

测量范围：150～1000mm

工作压力：常压；

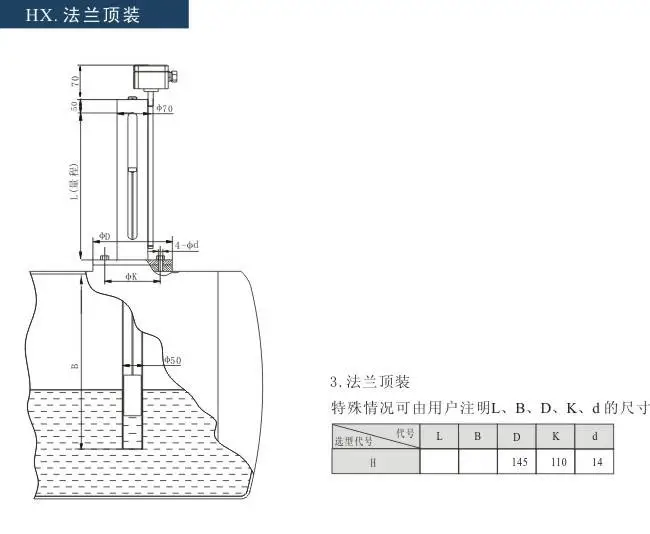

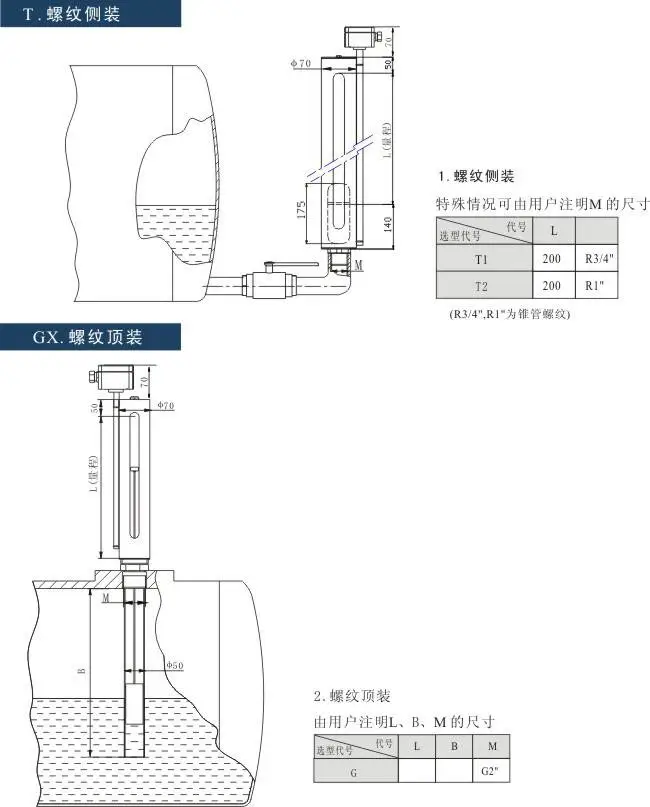

安装方式：G3/4"内螺纹

或法兰

本体材质：304不锈钢

介质密度: 0.8～1.0g/cm3

介质粘度: ≤0.4Pa.s

环境温度：-20～85℃；

介质温度：-20～100℃；

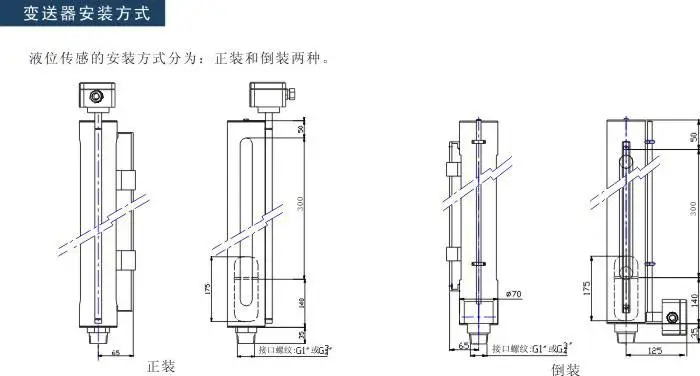

变送器：
测量范围：150~1000mm
分辨率：5mm
精   度：±1%FS
工作电压：DC12~30V
输出信号：4~20mA，负载阻抗≤500Ω
接线盒材质：铝合金
杆径材质：φ13/304不锈钢
环境温度：-20~85℃
防护等级：IP65

开关：

接点类型: SPDT开、闭接点输出

接点容量: 30W/125VAC;

绝缘阻抗: 常温下≥100MΩ

开关寿命: 106次

外壳材质: 铝合金

工作温度：-20～85℃；

防护等级: IP67

知识扩展：

　　磁性翻板液位计如何安装测量效果好

　　磁翻柱液位计正确使用方法：

　　1、使用前首先检查液位计是否在检定周期内，否则，应进行校验，不合格及时更换。

　　2、传感器应水平安装，下入长度应符合技术要求。

　　3、传感器与防爆接线盒之间要连接紧固、严密，不得漏进雨水。

　　4、接线要按使用说明书进行，不能短接或接错。

　　5、浮球液位计要工作在设定观量范围内，不得超量程工作。

　　磁性浮球液位计正确维护方法：

　　1、传感器在运行6个月至1年后，应进行外观检查和常规校验。

　　2、定期检查传感器是否受外力发生弯曲变形，以免造成卡球故障。

　　3、定期检查传感器磁性感应开关元件是否老化失灵，每月不少于1次。

　　4、传感器检定周期为1年。

　　5、检查浮球液位计保护套管不得有渗漏水现象。

　　磁性液位计用于工业过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测量液位的目的。

　　磁性液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目。读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
