J55氯磺化聚乙烯冷却塔防腐涂料

组  成：由氯磺化聚乙烯橡胶为基料，加入改性树脂、颜填料、防潮剂、增塑剂、硫化促进剂和有机溶剂等组成。

性  能：具有***的耐天候老化、冻融裂变性；耐湿热、防霉、抗菌、抗低温；漆膜附着力强、干燥快、可带湿施工，能满足随翻模板随涂装的施工要求。

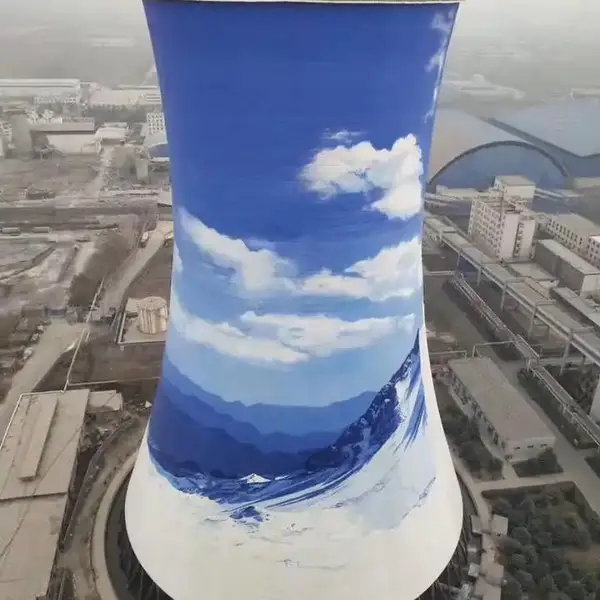

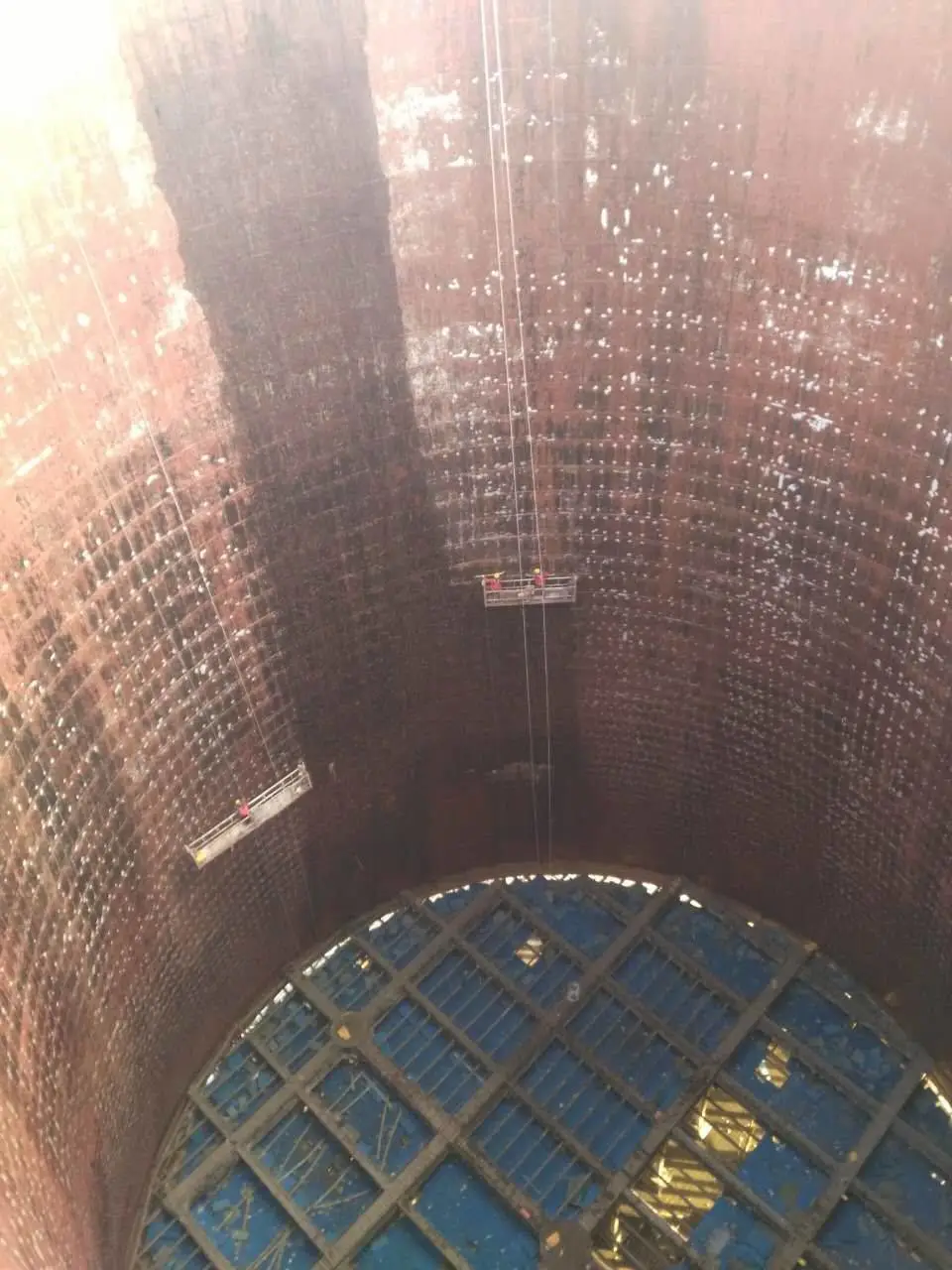

用  途: 冷却塔内外壁的防护。

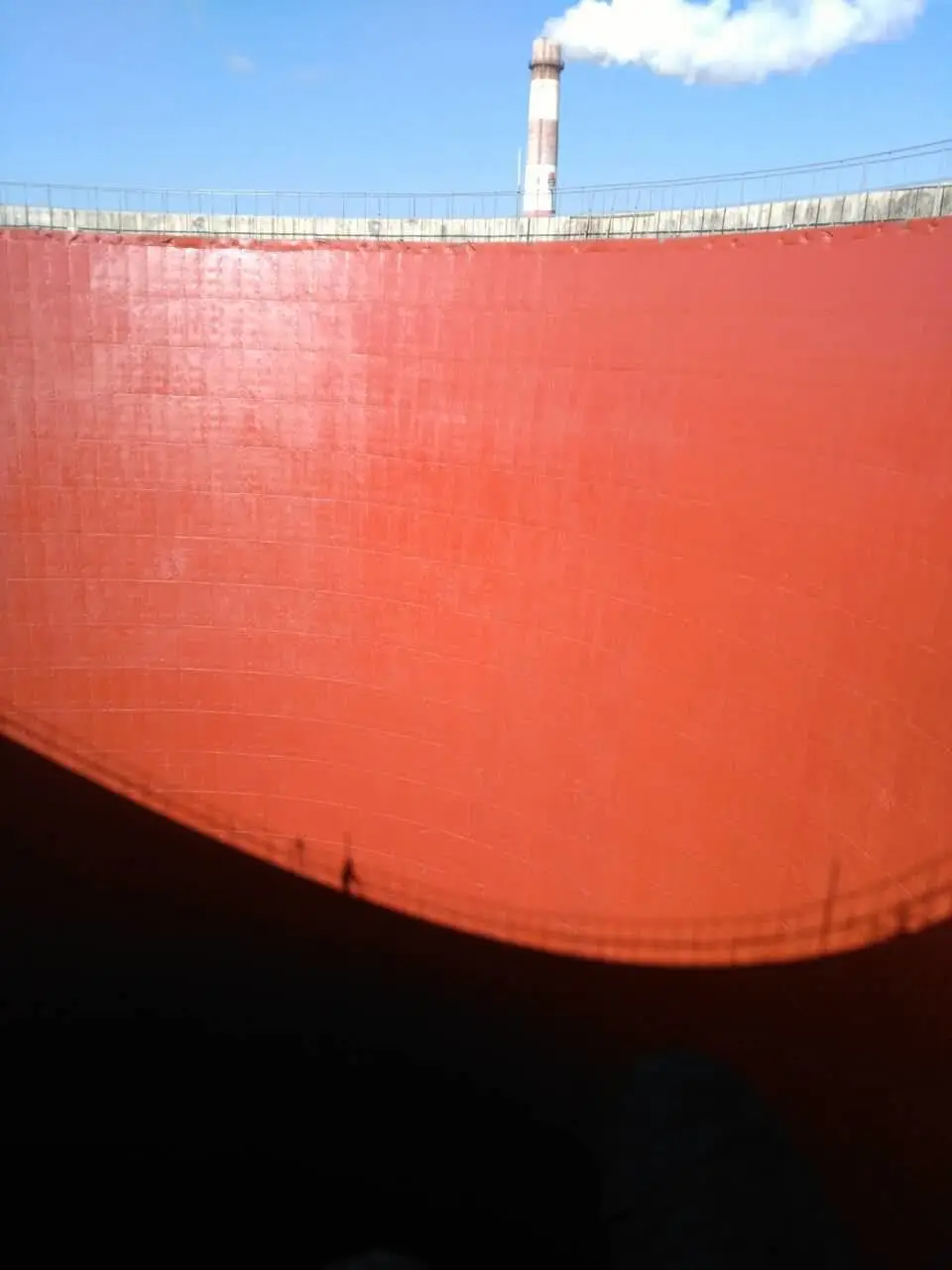

颜  色：底漆/红棕色、铁红色、灰色，面漆/各色

比  重：底漆约为1.05kg/L,面漆约为0.95kg/L

用  量：底漆/0.25kg/㎡,面漆/0.2kg/㎡
漆  厚：底漆/湿膜厚度120μm，面漆/湿膜厚度100μm

        底漆/干膜厚度40μm，面漆/干膜厚度30μm

配  比: 底/面漆/10:1

稀释比：专用稀释剂<10％

适用期：23℃   6小时

熟  化：混合后搅拌均匀即可使用

贮存期; 甲组8个月，乙组6个月

涂装方法：高压无气喷涂、手工刷涂、辊涂

涂装间隔：23℃  ***1小时，最长一个月

表面处理：1、混凝土表面必须坚固密实，不应有漏筋、起砂、起壳、紧缝、麻面等现象。

1、对砼表面的孔洞、裂缝必须用豆石砼浆或腻子填实并刮平。

2、采用随翻模伴板随涂装的施工工艺时，在每节模板拆除后， 必须凿除砼表面松动部分和相邻模板

   间的凹凸部分以及清除表层的浮灰，挂浆。

3、钢模板应选用化学类或乳化油类脱模剂，以防止对砼表面的污染而影响涂层的附着力。

4、对旧塔维修时，必须清除表面的浮灰、青苔和原有不平、失强的老旧涂层；在喷浆补强后，应不少

   于4天时间再喷涂作业。
