蒸汽专用减压阀 Y43H-16P 不锈钢蒸气减压阀可调式减压阀价格

品牌：上海渤工	材质：铸钢	型号：Y43H-16P
连接形式：法兰	适用介质：蒸汽	3C阀门类别：工业
公称通径：DN15-DN400	结构形式：活塞式	压力环境：常压
工作温度：常温	标准：国标	流动方向：单向
驱动方式：蒸汽	零部件及配件：阀体	形态：蝶式
类型(通道位置)：二通式	规格：DN15-DN400

展开

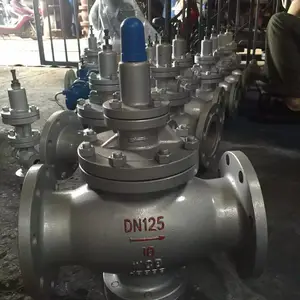

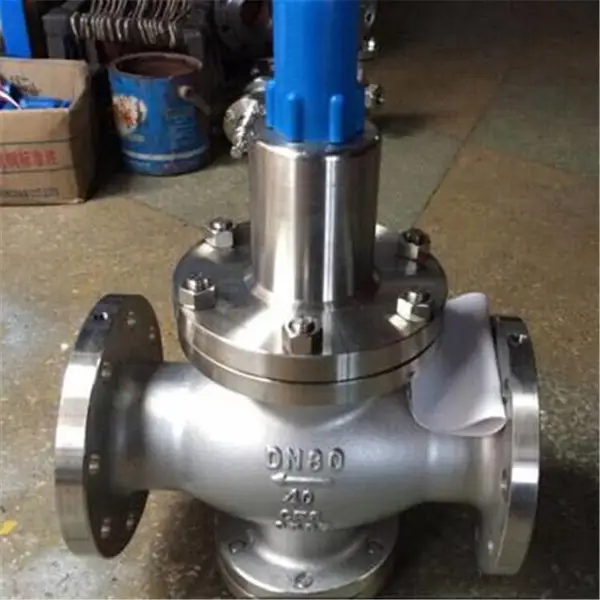

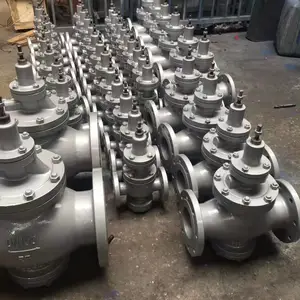

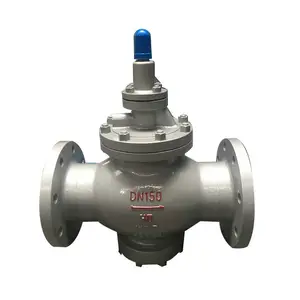

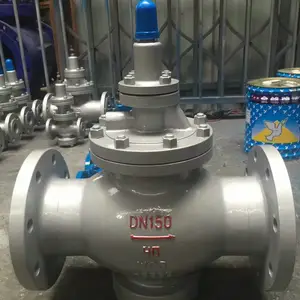

蒸汽专用减压阀 Y43H-16P 不锈钢蒸气减压阀可调式减压阀

Y43H型先导活塞式蒸汽减压阀介绍

Y43H型先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。薄膜型减压阀通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，超减压稳压作用。

一、Y43H型先导活塞式蒸汽减压阀主要技术参数和性能指标

公称压力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
壳化试验压力（MPa）	2.4		3.75		6.0		9.6		15.0		24
密封试验压力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
进口压力（MPa）	1.6		2.5		4.0		6.4		10.0		16.0
出口压力范围（MPa）	1.0-1.0		0.1-1.6		0.1-2.5		0.5-3.5		0.5-35		0.5-45
压力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小压差（MPa）	0.15	0.15		0.2		0.4		0.8		1.0
渗漏量	GB12245-1989

*.壳体试验不包括膜片、顶盖。

二、Y43H型先导活塞式蒸汽减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

三、Y43H型先导活塞式蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/铜合金
活塞	合金铸铁
导阀座导阀杆	2Cr13
主阀弹簧	1Cr18Ni9Ti
导阀主弹簧	50CrVA
调节弹簧	60Si12Mn

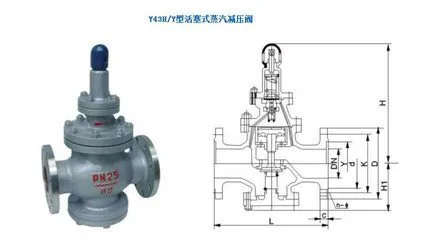

四、Y43H型先导活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm

公称通径 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
