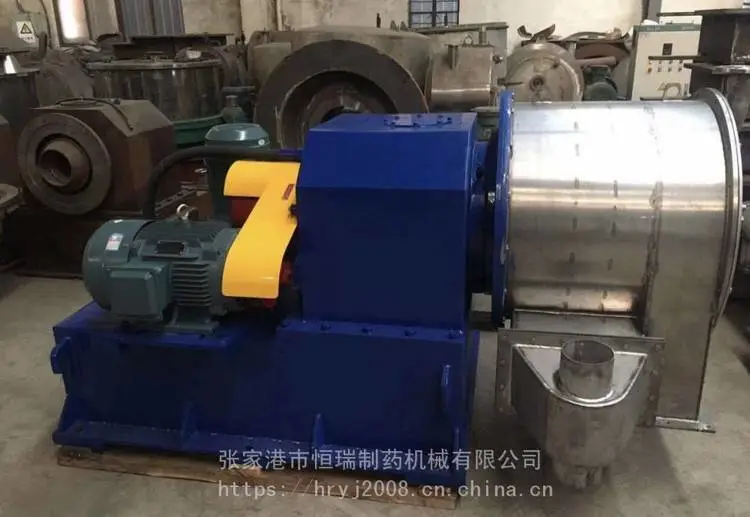

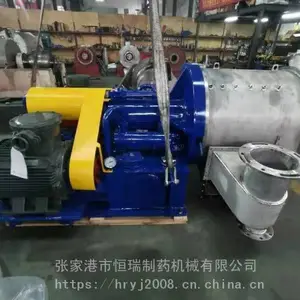

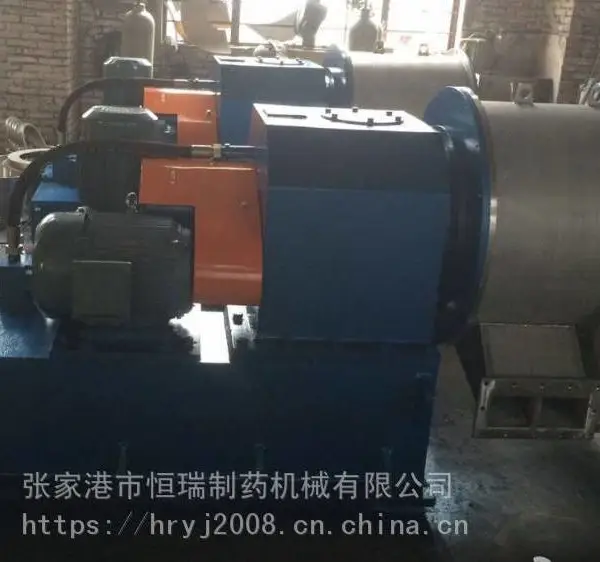

HR500-N卧式双级活塞推料离心机，纯钛，钛合金材质特别提示：

双级活塞推料离心机是一种连续进料、脉动卸料的自动连续过滤式离心机，在全速下完成进料、分离、滤饼洗涤、甩干和卸料等工序。这种离心机由于具有能连续自动操作、劳动强度和操作费用较低、处理能力大等优点而被应用于各行业的固液分离工序。

双级活塞推料离心机一般适用于分离中粗颗粒（＞0.1mm）、浓度较高（＞30%）且均匀的悬浮液，晶体颗粒粒径越大、固相含量越高，生产能力越大，分离效果越好。

1、技术参数以产品说明书为准。
2、洽询时，请顾客详细赐告物料特性参数及工况条件要求。
3、根据顾客的特殊需要，我们可以采取个性化的设计与制造：
材质：物料接触部分材质可为普通不锈钢、特殊不锈钢、铜合金或钛合金等。
电机型式：可采用普通型或防爆型单速电机等。
排液方式：母液与洗涤液可采取混合排放或分流排放。
滤网间隙宽度选择范围：0.08-0.40mm。
产品结构原理
主电机带动套装的内、外转鼓全速旋转，物料由进料管连续引入，均匀分布到内转鼓内段滤网壁上，在离心力作用下，液相物穿过滤网和转鼓壁滤孔排出，经排液管排出机外，固相物截留在内转鼓形成环形滤饼层。内、外转鼓同速旋转的同时，在活塞推动下，内转鼓连续轴向往复运动，因而推料盘推动内转鼓滤饼层间歇不断地向外移动排出内转鼓，进入外转鼓进一步分离并形成环形滤饼层，内转鼓外端面则推动外转鼓滤饼层间歇不断地向外移动排出外转鼓，经刮料槽排出机外。

产品特点与用途
HR系列离心机是一种卧式双级活塞推料、连续操作过滤离心机。能在全速运转下，连续进行进料、分离、洗涤、卸料等工序。具有连续操作、运转平稳、分离因素高、生产能力大、产量高、洗涤效果好、滤饼含湿率低、母液含固量少等特点。适合分离含固相物粒度大于0.08mm，浓度大于40%的悬浮液。适用于化工、化肥、制碱、制盐等行业，特别适用于氯化钠、氯化铵、碳酸氢铵、硫酸钠、尿素等固液分离。

HR500-NB双级活塞推料离心机，是一种连续操作的高效过滤式离心机，可用于晶体或纤维状悬浮液的连续脱水和洗涤。常用活塞推料离心机分离的有铵盐、钾盐、三聚酰胺、聚苯乙烯等等，可分离的物料有二百余种之多。

我公司生产的双级活塞推料离心机，是当今世界上进推料离心机之一，凡与物料接触的零部件采用性好的碳不锈钢材料，旋转部件经动平衡，，使用寿命长。

为确保离心机在使用过程中运转正常，使机器发挥应有的效益，请按本手册要求安装、操作、维修和保养。

二、主要技术参数及规格

转鼓级数　　　　　　　　　　　　　　　　　2

转鼓直径（ｍｍ）　　　　　　　　　　　　　438/500

工作转速（ｒ/min）1800(根据使用要求由订货时确定)

转子旋转方向　　　　　　　　　　　　　　顺时针方向（从前面看）

推料次数（time/min）　　　　　　40-80

油泵　　　　　　　　　　　　　　

型号　　　　　　　SNE/A280R46W2

转速（r/min）　　　　　　　　2900

能力（l/min）　　　　　　　　　500

压力　(Mpa)2

冷却水要求

水流量(M3/hr)0.8

驱动和电机

主电机传动V型皮带

V型皮带型号SPA-1730

V型皮带根数8

油泵电机弹性联轴器型号LT7JA40x112YA48x112

电机型号规格（见表一）

表一电机主要技术参数

外形尺寸(mm)3365X1330X1628

总重量(Kg)4200
