6SN1123-1AA00-0DA1模块西门子功率模块

SIMODRIVE 611 功率模块，1 轴，80A 内部散热 电机额定电流： 1FT5=40A，1FT6=28A 1PH=30A，异步=30A

西门子数控私服备件 公司大量***

西门子代理商

原装*** ***一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

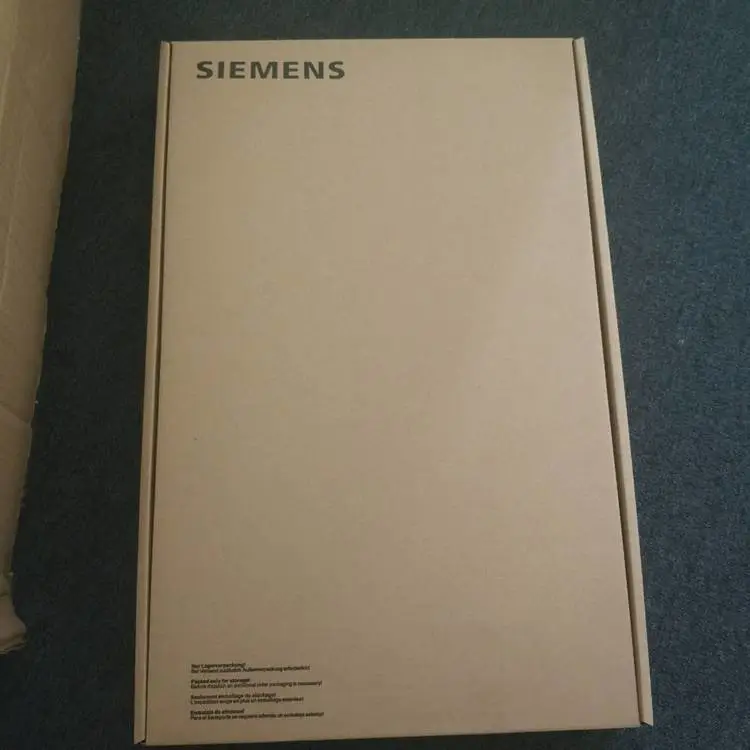

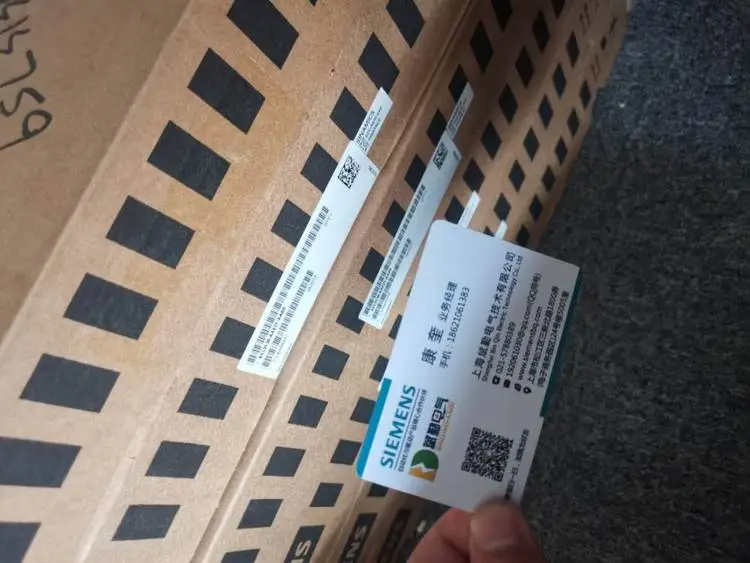

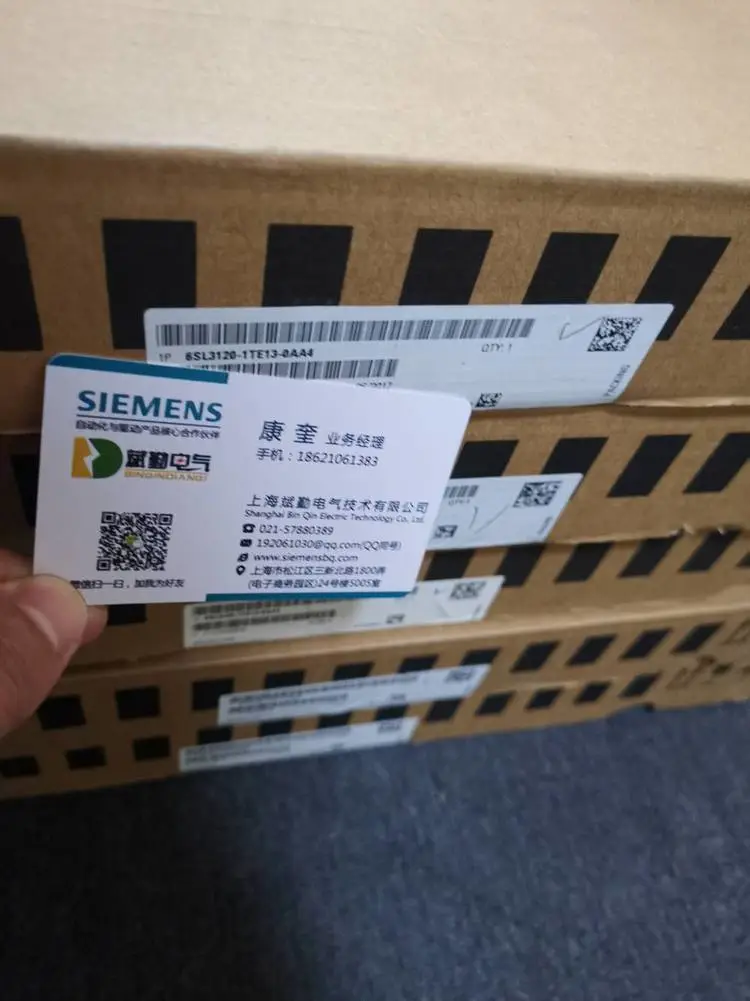

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.

为用户提供***的自动化产品及服务！

请教各位关于840D系统做GHOST备份的问题，我这边几台大的加工中心，每年都进行精度调整和精度补偿，所以我基本上是都是先插U盘GHOST然后拷贝到电脑刻录成光盘保存。但是随着机床的使用，****.GHO文件越来越大，U盘变的越大，而且还有问题就是我的USB接口有的U盘插上去识别不了，我就想用网络接口直接GHOST到电脑上，电脑内存足够！我事先做了点功课，看了那个有13步的那个方法，但是我的SERBICE CENTER界面没有说的那些选择项，请看图1，我想请问大家我这个用网络接口GHOSET?

***项：在840D系统侧需要设的

1.在系统起机过程中，出现SINUMERIK时。按向下方向键将光标移动的白条处。

2.按输入键启动硬盘服务画面。

3.在启动过程中输入密码SUNRISE

4.进入备份画面

BACKUP-RESTORE A LOCAL PARTITION IMAGE 本地分区镜像还原

BACKUP-RESTORE A DISK IMAGE 硬盘镜像还原 本例所选的

RESTORE THE ROLLBACK IMAGE

RESTORE THE EMERGENCY IMAGE

IMAGE ORGANIZER

ADDM BACKUP-RESTORE

5.进入 Network Settings 里选择 Ethernet 2(system network)

设置IP地址：192.168.214.241 (同时也要设置自己的电脑IP 地址例如：192.168.214.2)

***后自动从起系统再次进入

6.按下NEXT》

7.选择PCU HARDDISK BACKUP

8.选择ADD NETWORK DRIVE进入后设置相应的选项

A.Share:\192.168.214.2pcu50.3 \计算机名共享文件名

9.按OK键自动连接适配

10.在IMAGE FILE NAME：位置输入PCU50.3 此位置文件名为将要生成的备份文件名

11.单激\192.168.214.2pcu50.3（O:）选择备份路径 自动生成的O：盘地址，不予处理即可。

12.按NEXT进入下一步

13.按FINISH进入GHOST8.2自动备份

14.只需等待

***项：在个人电脑侧需要设的

1.先建立一个共享文件夹名字为PCU50.3 可在任意盘符里建立。名字也可以任意写但是要和840D侧

所要寻找连接的名字相同即可。

2.***重要的是在设文件夹共享时一定要将 准许网络用户更改我的文件 前打上钩选

3.IP地址要写对 192.168.214.2

数控磨床加工的是回转体类零件，其横截面为圆形，所以尺寸有直径***和半径***两种方法。当用直径值编程时，称为直径编程法，用半径值编程时，称为半径编程法。楼主的问题实际上就是数控磨床直径编程和半径编程的问题，

(1)直径编程:采用直径编程时，数控程序中X轴的坐标值即为零件图上的直径值。

(2)半径编程:采用半径编程，数控程序中X轴的坐标值为零件图上的半径值。

数控磨床出厂时一般设定为直径编程。如需用半径编程，要改变系统中相关参数，使系统处于半径编程状态；考虑使用上的方便，一般采用直径编程。CNC系统缺省的编程方式为直径编程。

打开直径编程，DIAMON

关闭直径编程，DIAMOF，

或者 DIAM90，在 G91 时设定位移作为半径编程。

问题二.拖板（Z轴）每次都比设定值多出8mm，

有以下情况会造成该现象，楼主可以一一进行排查，

1.首先查机床的偏置量G54~G57设定，将所有偏置量全部清零，再试机，看故障是否消除，

2.如果故障依旧，查看机床Z轴参数 MD 31030 LEADSCREW_PITCH即Z向 丝杠螺距，单位mm，是否与实际的螺距值相符，

3. 如果Z向坐标传动有减速，那么机床Z轴参数 MD 31050 DRIVE_AX_RATIO_DENOM [n]: 0 … 5 即负载变速箱分母，

以及MD 31060 DRIVE_AX_RATIO_NUMERA [n]: 0 … 5 负载变速箱分子，

这两个参数设置是否正确。
