胶片类型

可测压力范围(MPa)1MPa=10.2kgf/cm2

产品尺寸

W(mm) X L(m)

分类

特压（LLLLW）

0.05~0.2

310×3

双片型

低压（LLLW）

0.2~0.6

270×5

双片型

压（LLW）

0.5~2.5

270×6

双片型

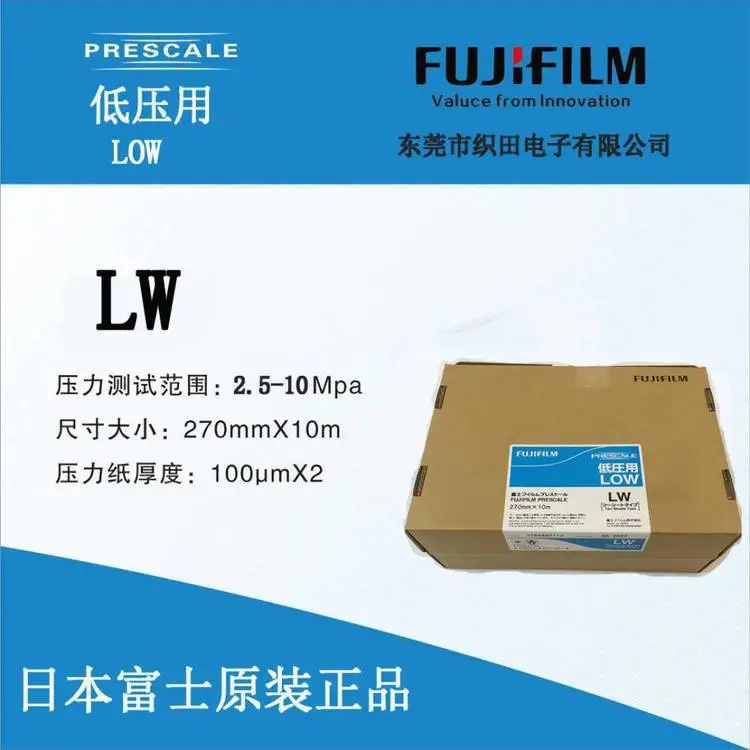

低压（LW）

2.5~10

270×12

双片型

中压（MW）

10~50

270×12

双片型

中压（MS）

10~50

270×12

单片型

高压（HS）

50~130

270×12

单片型

压（HHS）

130~300

270×12

单片型

施压时微囊被压破、并与显色剂一起反应。

双片型（低压：LLLW-中压：MW）
正确裁切两张Prescale胶片（A胶片在黑色袋内、C胶片在蓝色袋内）。每个胶片的粗糙面相互面对、把胶片插入要测量压力的地方。施压、胶片上出现红色区，而且颜色密度随着压力水平的改变而改变。拿出C胶片，并检查压力的分布情况。如要更的压力值，请使用压力分析系统。

单片 型（中压：MS-高压：HS）
正确裁切黑色袋里的Prescale胶片，把胶片插入要测量压力的地方。施压，红色区出现在胶片上，颜色密度随着压力水平的改变而改变。拿出胶片，检查压力的分布情况。如要更的压力值，请使用压力分析系统。

结构：
有两种Prescale。单片型的聚酯片基本上涂有显色物质、上面又有微囊生色物质。双片型是又两个聚酯片基组成。一个涂有一层微囊生色物质、而另一个涂有显色物质。使用两个胶片时涂层要面对面。

工作原理：
施压时微囊破裂，生色物质与显色物质相互反应，红色区出现在胶片上。

双片型（低压：LLLW-中压：MW）

单片型（中压：MS-高压：HS）

根据压力水平提供了七种Prescale胶片，请选择合适的Prescale胶片

持续压：
测量压力的范围：中压（10-50MPa）
压力应用条件：达到压力的时间2分钟，保持压力的时间2分钟

即时压：
测量压力的范围：中压（10-50MPa）
压力应用条件：达到压力的时间5秒，保持压力的时间5秒

Prescale胶片：特压（LLLW）、压（LLW）、低压（LW）、中压（MW）、中压（MS）、高压（HS）
