| 产品特性:磅级止回阀 | 品牌:梅隆 | 型号:H44Y-150/300/400/600/800/900/1500/2500(LB) |
| 材质:锻钢/铸钢/不锈钢 | 连接形式:法兰 | 加工定制:否 |
| 种类:旋启 | 结构形式:旋启式 | 公称通径:50-800mm |
| 适用介质:各种高腐蚀化学介质 | 形态:旋启式 | 压力环境:常压 |
| 标准:国标/美标/日标/德标 | 流动方向:单向 | 驱动方式:自动 |
| 工作温度:常温 | 类型(通道位置):直通式 | 规格:DN15-800 |
| H44Y:美标止回阀 | 磅级止回阀:法兰止回阀 | 铸钢止回阀:不锈钢止回阀 |
| 锻钢止回阀:旋启式止回阀 | 高压止回阀:Check Valve |

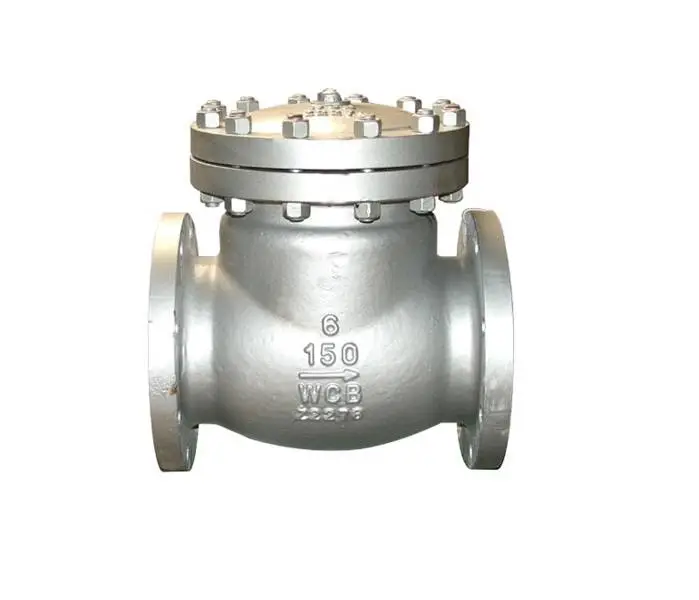

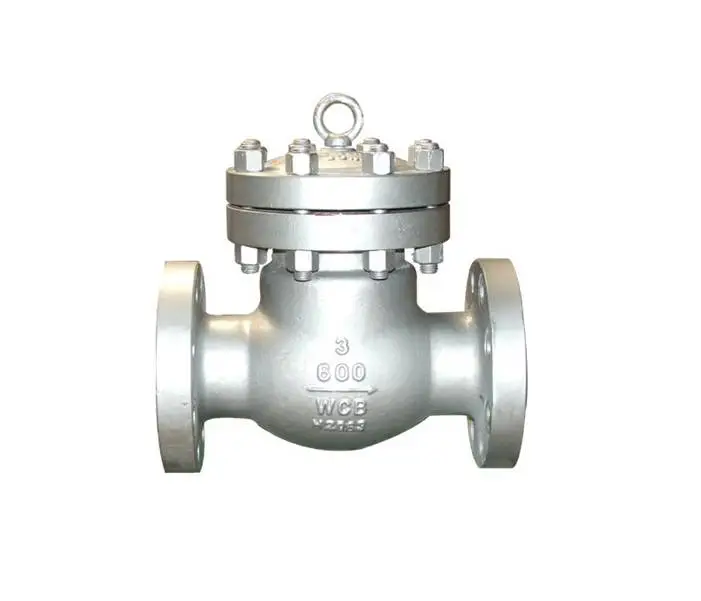

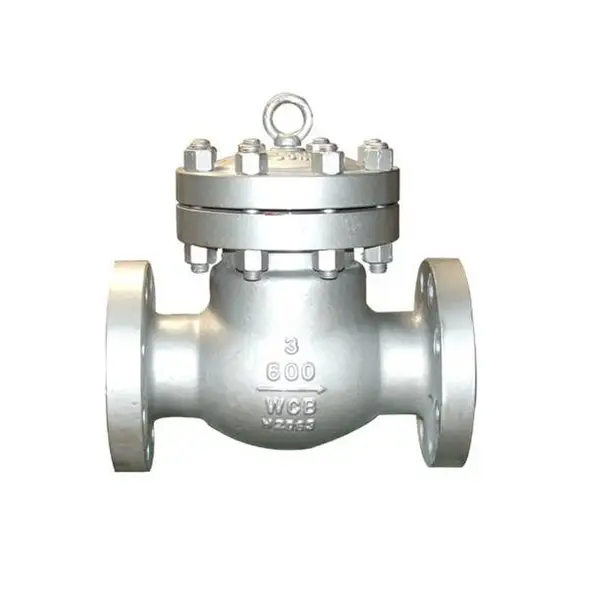

美标旋启式止回阀
通用型号
| H44H-150LB | H44H-300LB | H44H-400LB | H44H-600LB | H44H-800LB | H44H-900LB | H44H-1500LB |
| H44Y-150LB | H44Y-300LB | H44Y-400LB | H44Y-600LB | H44Y-800LB | H44Y-900LB | H44Y-1500LB |
| H44W-150LB | H44W-300LB | H44W-400LB | H44W-600LB | H44W-800LB | H44W-900LB | H44W-1500LB |
| H44F-150LB | H44F-300LB |
产品概述
美标止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
上海川沪阀门生产的美标止回阀按照ANSI B16.34标准设计制造。品种有:旋启式止回阀,升降式止回阀,升降立式止回阀;Class 150lB~900Lb;NPS 1~28工作温度-40~570℃;阀体材料有:WCB,WC1,WC6,WC9,C5,CF3,CF8,CF3M,CF8M等。适用介质:水,蒸气,油品,硝酸,强氧化介质和尿素等。广泛应用于电站,石油,化工,制药,食品等行业。可与进口设备直接配套使用。
执行标准
| 类型 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
|---|---|---|---|---|---|
| 旋启式止回阀 | ANSI B16.34 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API |
| 升降式止回阀 | BS 1968 |
压力试验
| 公称压力 PN (Lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
|---|---|---|---|---|---|---|
| Mpa | Lbf/i n 2 | Mpa | Lbf/i n 2 | Mpa | Lbf/i n 2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
主要零件和性能
| 体、盖、瓣 | 阀杆 | 垫片 | 密封面 | 工作温度℃ | 适用介质 |
|---|---|---|---|---|---|
| WCB | 2Cr13 | 增强柔性石墨 13Cr/柔性石墨 不锈钢/耐酸石棉 齿形垫片 | 13Cr STL 本体材料 尼龙 PTFE | ≤425 | 水 蒸气 油品 硝酸 醋酸 强氧化介质 尿素 |
| WC1 | ≤450 | ||||
| WC6 | ≤540 | ||||
| WC9 | ≤570 | ||||
| C5 C12 | ≤540 | ||||
| CF8 | 304 | ≤200 | |||
| CF8M | 316 | ||||
| CF3 | 304L | ||||
| CF3M | 316L |
