金属应力集中无损检测仪TSC-7M-16俄罗斯动力诊断磁记忆技术

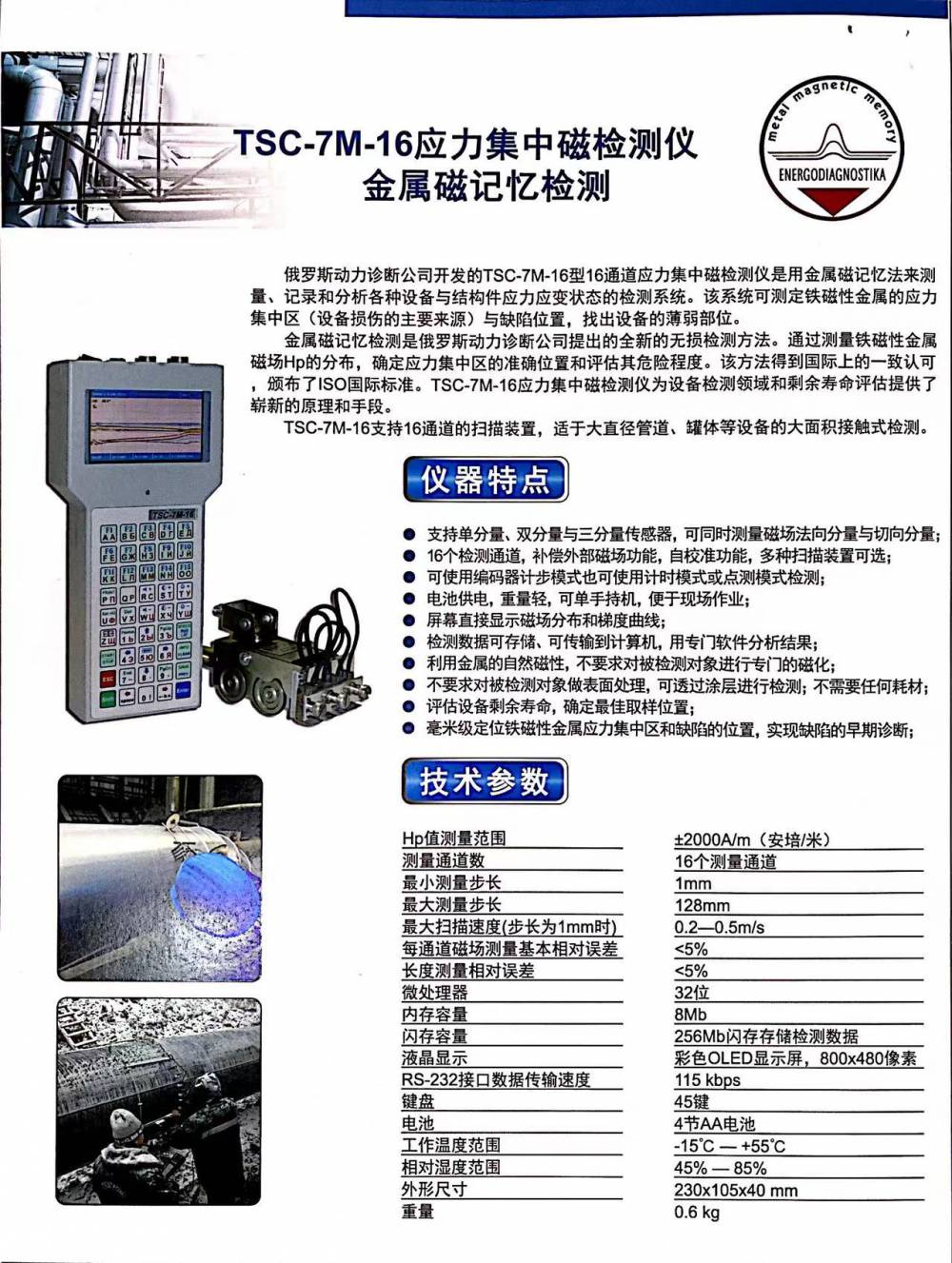

TSC-7M-16应力集中磁检测仪主要性能

俄罗斯动力诊断公司是世界上最***的生产应力集中检测仪的公司，该公司于1995年向世界宣布他们发明了这一全新的无损检测方法，是金属磁记忆法和金属磁记忆技术（MMM技术）的创始发明公司。应力集中磁检测仪是应用金属磁记忆法来测量、记录和处理设备与结构的应力形变状况的诊断数据的系统。俄罗斯动力诊断公司专为该方法开发的检测仪器能***实现检测研究的目标，在世界上拥有***的用户群体。俄罗斯动力诊断公司是世界上***家也是一家专门从事金属磁记忆检测及其应用研究的专业公司。

金属磁记忆检测是俄罗斯动力诊断公司提出的全新的无损检测方法，通过测量铁磁性金属的磁场Hp的分布，确定应力集中区的准确位置，评估其危险程度。该方法得到国际上的一致认可，颁布了******。TSC-7M-16是金属磁记忆检测专用仪器，磁场强度使用A/m (安培/米)为单位，编码器换算出长度值，以mm为单位。本仪器为设备检测领域和剩余寿命评估提供了崭新的原理和手段。TSC-7M-16支持16通道的扫描装置，适于大直径管道、罐体等设备的大面积接触式检测。

金属磁记忆技术的定义

金属磁记忆方法(MMM)-无损检测方法，其基本原理是记录和分析产生在制件和设备应力集中区中的自有漏磁场的分布情况。这时，自有漏磁场反映着磁化强度朝着工作载荷主应力作用方向上的不可逆变化，以及零件和焊缝在其制造和于地球磁场中冷却后，其金属组织和制造工艺的遗传性。金属磁记忆方法在检测中，使用的是天然磁化强度，和制件及设备金属中对实际变形和金属组织变化的以金属磁记忆形式表现出来的后果

TSC-7M-16应力集中磁检测仪仪器特点

l  既可检测如裂纹、腐蚀等已经存在的缺陷，也可检测检测应力集中区这些潜在的危险，能在缺陷产生之前确定危险的位置，实现缺陷的早期诊断。

l  评估设备剩余寿命，确定取样位置。

l  支持单分量、双分量与三分量传感器，可同时测量磁场的法向分量和切向分量，可获得被检测对象全面的磁场信息。

l  16个测量通道，以点测式、编码器计数和以时间计数三种模式记录数据。

l  检测速度快，检测速度（步长为1mm时）可达0.2 -0.5 m/s。

l  能以毫米为长度单位，确定金属应力集中区和缺陷的位置。

l  测量步长（间距）1mm、2mm、4 mm 、8mm、16mm、32mm、64mm、128mm。

l  配套专用数据分析软件MMM-System，可在计算机上对数据做深入的处理。

l  仪器可以在不消除外部磁场条件下使用，也具有补偿外部磁场影响的设置。

l  仪器可通过地球磁场对扫描装置进行自校准。

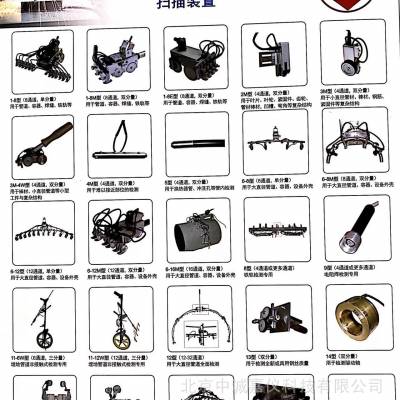

l  主机可以连接多种类型扫描装置，以实现不同的检测目的，可***的扩展仪器的应用范围。可连接埋地管道专用非接触式扫描装置，检测埋地管道；

TSC-7M-16型 应力集中磁检测仪技术参数

金属磁记忆技术的物理原理

1、金属磁记忆方法的物理基础

?  磁弹性效应和磁机械效应；

?  应力集中区中位错壁上磁畴边界的固锁效应；

?  金属天然磁化强度条件下组织和机械强度不均匀性造成的漏磁场效应；

?  金属的间隙（宏观缺陷）。

2、金属磁记忆方法检测时使用的磁参数

?  自有漏磁场的法向分量 Hp和切向分量；

?  磁场在长度方向上的梯度值 x。

3、金属磁记忆方法在金属和焊缝中检测的是什么？

?  应力变形状态以及按磁参数表现出的金属组织的不均匀性。

4、金属磁记忆方法检测时确定什么？

?  应力集中区-破损发展的主要根源；

?  应力集中区中金属组织的损伤；

?  金属的间隙（宏观缺陷）。

TSC-7M-16应力集中磁检测仪主要组成部分

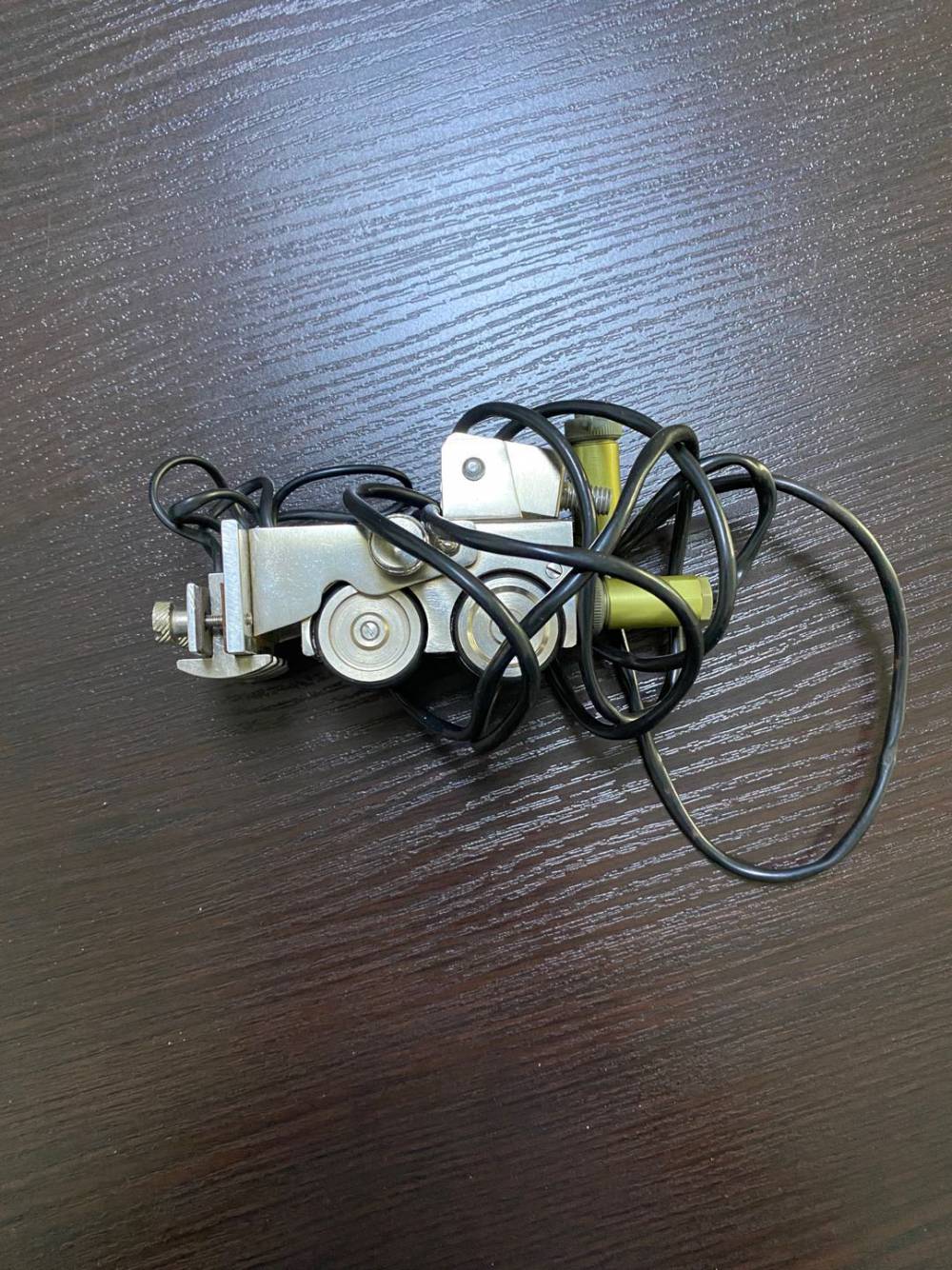

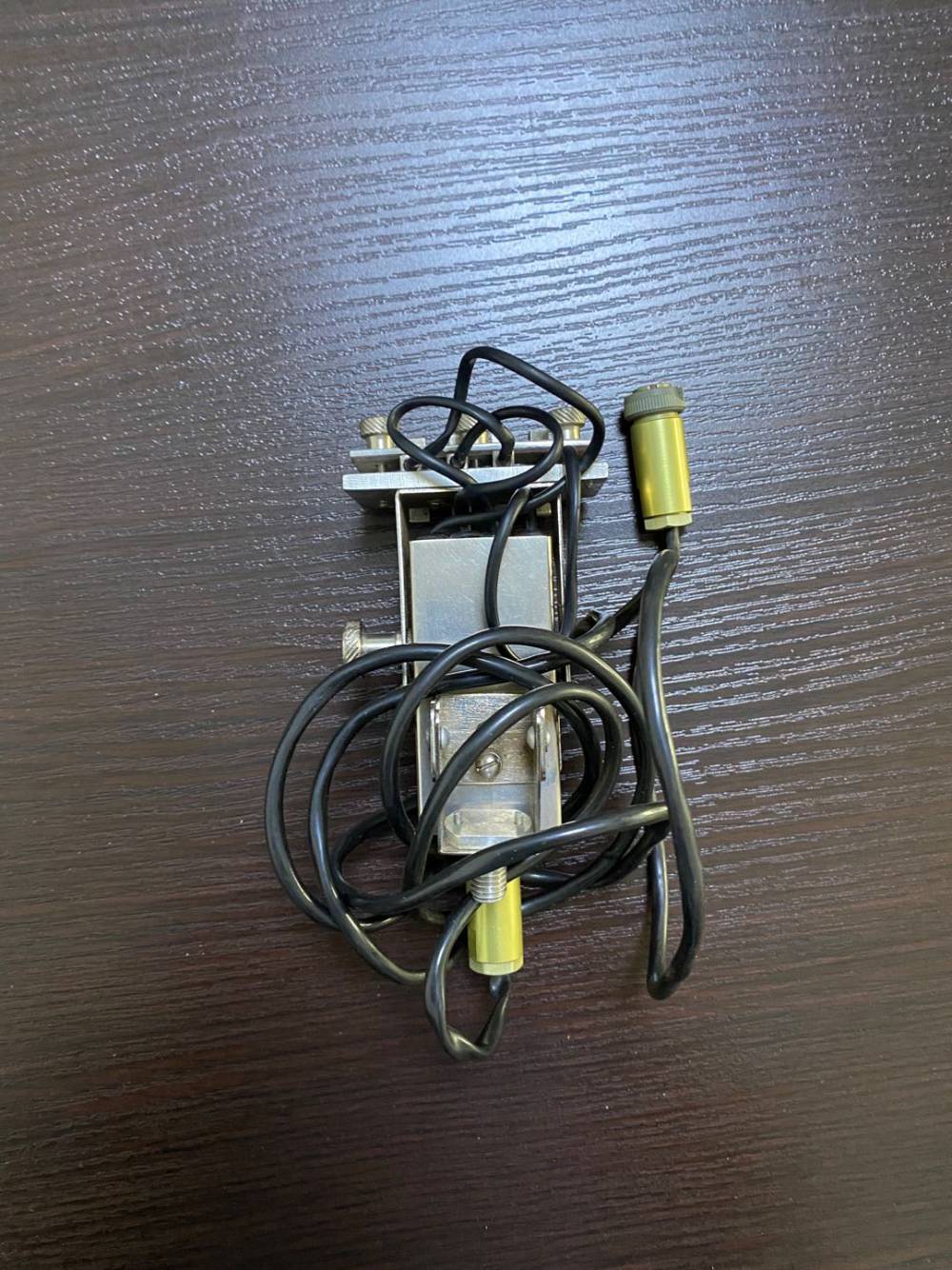

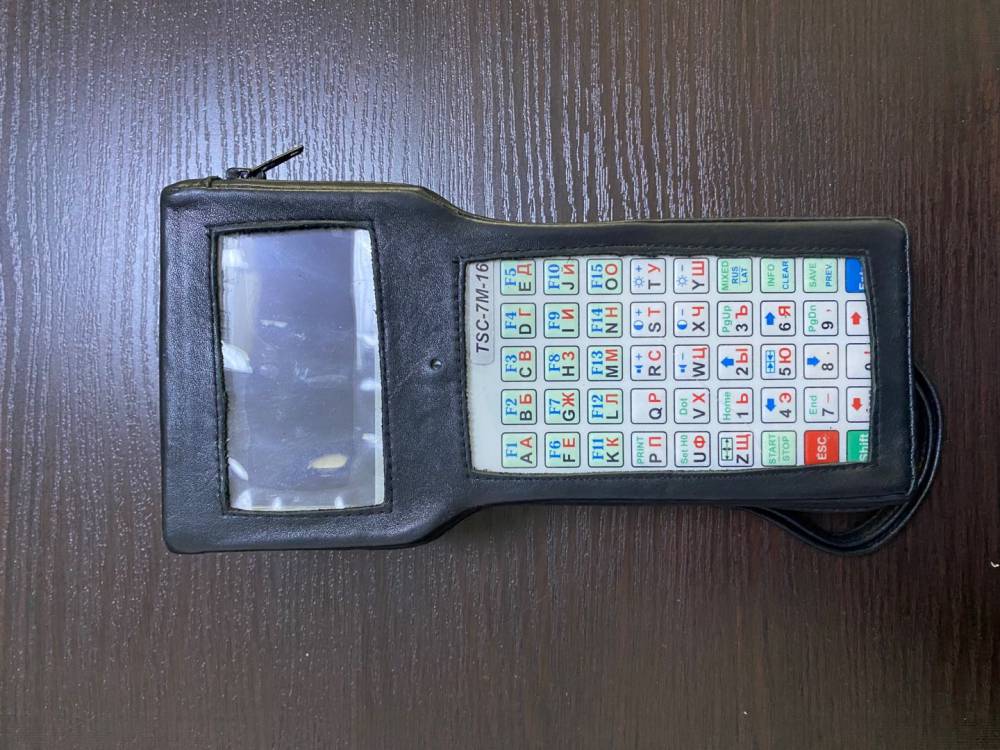

1、   检测主机——TSC-7M-16型16通道应力集中磁检测仪主机，800x480像素彩色OLED显示屏，45键防水防油键盘，32位微处理器，电池供电，专用扫描装置接口，专用数据传输接口，坚固仪器外壳。16个检测通道，点测式、编码器计数和以时间计数多种检测模式，支持数据存储、回放及数据传输，支持传感器校准，外部磁场补偿功能，支持单分量、双分量及三分量传感器，传感器类型自动识别。可同时实时显示16通道磁场分布曲线、磁场梯度曲线、磁场梯度曲线带符号模式、磁场二阶微分曲线、通道差值曲线、通道差值梯度曲线。2、   适于平面、焊缝、管型材料的多用途扫描装置——1-8M型8通道扫描装置。4个双分量磁传感器，分别测量磁场的法向分量与切向分量。每个传感器含两个测量通道。用在对容器、平面、焊缝、管型材料、铁轨等形状规则的制件的应力集中的局部快速扫查。扫描装置设计成小车形状，4个传感器按水平布置，传感器间距、高低、方向可根据被测工件的形状调节，有锁紧结构。集成有4个轮子的编码器，用以记录检测长度。

3、   数据分析软件——MMM-System是处理金属磁记忆检测法获得的有关零件、设备和结构件的应力应变状态数据的专用软件。用于应力集中检测数据的分析、处理，图像与数据列表输出。支持100个数据通道的文件，可调整步长、间距、检测长度。二维、三维、极坐标图形显示。可同时处理多条磁场分布曲线，能够管理曲线参数。根据磁场分布曲线（Hp曲线），程序会自动生成梯度（Dx曲线），表征出应力集中水平。据此，按照检测方法，可测定极限应力集中区（损坏发展区）。MMM-System能处理应力集中磁检测仪采集到的数据，也能处理计算机键盘直接输入的数据。本程序也考虑到了可以编辑数据。可以在打印机上打出曲线图型，也可以生成图像文件或数据列表，以便在其他程序的帮助下作进一步处理。
