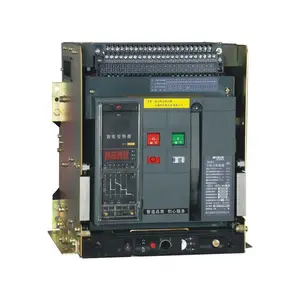

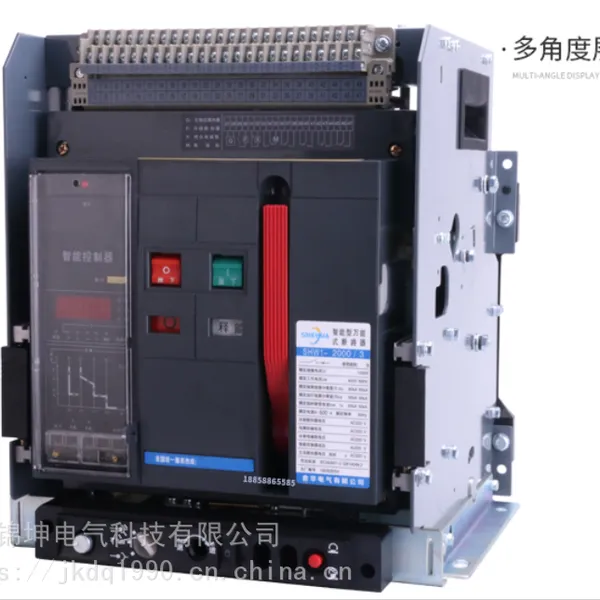

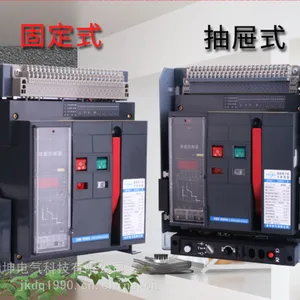

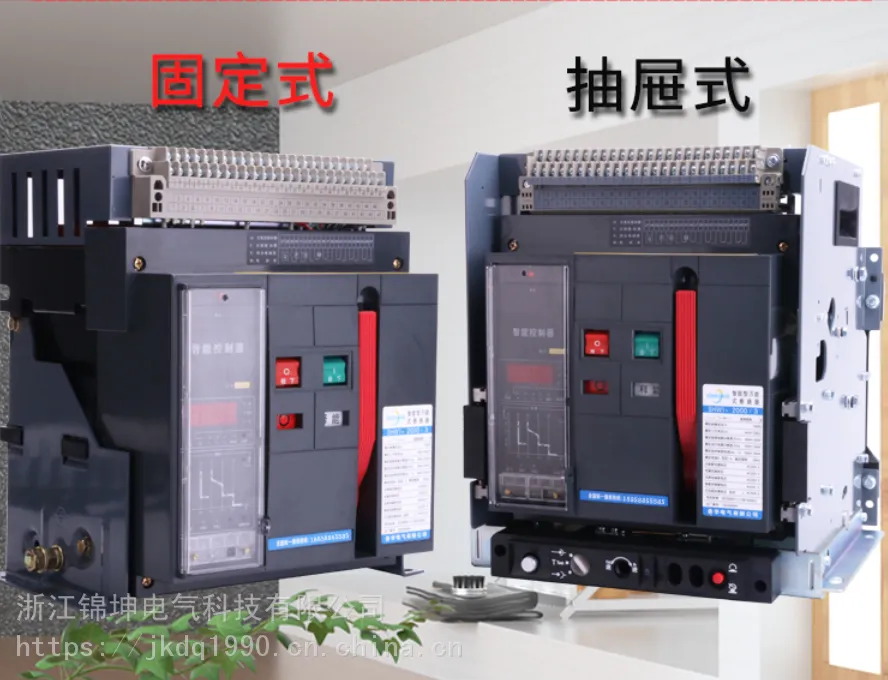

CW1式框架断路器  断路器厂家

式框架断路器正常操作故障保护使断路器处于分断位置时相线，中性线都处在断开状态，避免中性线故障时带电。在进行接通和分断操作时，中性线接通优先，分断滞后。具有短路限流功能，额定短路分断能力高。具有过载保护短路漏电及电压保护装置，保护功能，接线方便可靠。

额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别IV；

辅助电路几控制电路安装类别为III.

3.7 安装条件

断路器应按本说明书要求安装，断路器的垂直测斜度不超过5度（矿用断路器的倾斜度不超过15度）

4技术数据与性能

4.1 断路器的额定电流见表1

4.2断路器的额定短路分断能力及短时耐受电流见表2，断路器飞弧距离为零（既断路器外无飞弧）

4.3 断路器的较大功率为360W.断路器在不同环境温度下额定持续电流变动见表3.

4.4 智能型过电流控制保护器特性和功能

4.4.1 过电流控制保护特性

4.4.1.1 控制器的整定值Ir(I/in)及误差见表四。

4.4.1.2 长延时电流保护反时限动作特性I2TL=(1.5Ir1)2TL,其（1.05~2.0）Ir1的动作时间见表5，其时间误差为±15%。

4.4.13 短延时过电流保护特性

短延时过电流为定时限，如要求低倍数为反时，其特性按：I2TS=(8Ir1)2ts,ts为一般延时设计时间，当过载电流>8Ir1时，自动转换为定时限特性，其定时限特性见表6.时现误差为±15%。

4.4.1.4 过电流脱扣保护特性见图1，接地故障保护特性几图2

4.4.2 M型智能型过电流控制器的功能

A. 电流表功能

显示各相运行电流及接地泄漏电流，正常显示较大相电流，还可以显示整定、试验及故障的电流值或时间值。

B.电压表功能

显示各线电压，正常显示较大值。

C.远端监控和整断功能

①控制器具有本机故障诊断功能

当计算机发生故障时能发出出错E显示或报警，同时重新启动计算机，用户需要时，也可将断路器分断。

②当局部环境温度达到80℃时，能发出报警，并能在较小的电流时（用户需要时）分断断路器。
