28.5V直流电源采用法航高速斩波器方案,无需大容量电感.电容等滤波器件。
从根本上解决电压超调.电压失调之问题。

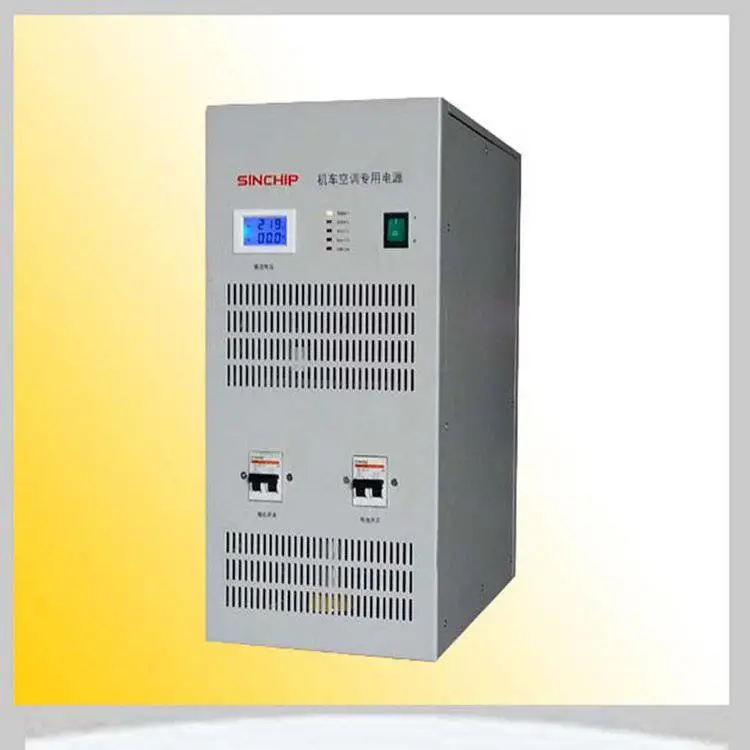

270V电源 28V直流电源 270V地面直流稳压电源特点
1、稳定性高，使用寿命长；
2、输出引线压降补偿功能，大电流下的终端电压准确性；
3、闭环响应速度达1秒，采用隔离变压器结构，确保电气结构之安全。
4、输出级采用非高频整流方案，避免了高频整流器件容易出现载流的失控效应，系统在大电流工作条件下的安全特性．
5、采用高亮LED数显屏，电压解析度为0.01V，电流解析度为0.1A。
6、工作温度：-40℃到65℃工作。
7、采用高频PWM和全桥变换技术，整机；
8、高功率密度设计，主要机型兼顾标准机柜，便于在各种场合使用，可并机使用zui大电流达5000A；
9、LCD显示，操作直观，使用方便；

1-串行通讯接口
电源选配RS232或RS485接口并提供通讯协议。
2-外部模拟量接口
支持0V-5V，0V-10V，4-20mA外部模拟电压调节、电流调节和电压反馈、电流反馈。
3-泄放装置
泄放装置可用于电机在做试验测试时消耗电机产生的反冲能量，防止反冲电压造成电机控制器损坏。
4-开关信号控制装置
干触点远程开关控制断开有输出，闭合无输出 。
应用领域
电镀-镀锌、镀镍、镀锡、镀铬、PCB电镀、低纹波电镀等；
实验室-测试老化、电子产品老化、LED测试及老化，电动车电机老化、节能灯泡测试及老化、灯具测试、钨丝气化、电动车控制器测试、直流无刷电机测试；
氧化/电解-普通氧化、阳极氧化、硬质氧化、型材氧化、真空镀膜、铝箔化成、腐蚀、电解铜、电解铝、电解水处理；
电加热-太阳能加热，单晶炉加热、多晶炉加热、蓝宝石炉加热、直流加热、感应加热、管道加热、太阳能光伏、光电、冶炼；
充电-电容充电、新能源电池测试充电、电池充电电子线圈感应测试；
电子器件测试-电容器、电阻、继电器、晶体管、传感器。

技术参数
1、输入电压: 三相AC380±10%/单相AC220±10% 输入频率：50Hz±3Hz
2、输出：可调输出，单路输出0-额定值V，0-额定值A；功率：额定值KW
效率：≥80%
功率因数：≥0.90
3、电源稳定率：≦0.5%+20mV
负载稳定率：≦0.5%+20mV
纹波：≦0.5%+20mVrms
4、电压值显示：3位半数字表 精度：±1% +2个字（10%-额定值）
显示格式：0.0V-额定值.0V
5、电流值显示：3位半数字表 精度：±1% +1个字 （10%-额定值）
显示格式：0.0A-额定值.0A
6、程控（选配）：RS232/RS485，0-5V,0-10V,4-20mA模拟量控制
7、输出过流保护：限压限流，短路保护，过热保护，缺相报警
8、过温度保护：内置O.T.P保护，保护值为70℃±5%（散热器温度）
9、电压/电流设定：多圈电位器
10、输出极性：输出正(＋)不可以接地，负(－)可以接地
11、散热方式：强制风冷
12、操作环境：室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH


【直流电源外控功能介绍】
　　 该直流可调电源可以在输入端附加模拟量： 4-20MA,0-20mA, 0-5V,0-10V 等，内控时通过电位器控制输出电压或者输出电流；外控时通过模拟量控制输出电压或者电流。内控和外控通过开关切换。 也可选输出模拟量,输出模拟量直接接入PLC数控设备，做电源工作状态远端监控信号。
本公司可定做各种规格电源。
产品应用
1、电机类：电动车电机、电动车控制器、直流马达测试老化调试等
2、电具类：LED/LCD测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
3、汽车类：起动机、汽车空调、汽车电机控制器、车用灯光、点烟器、汽车影音测试及老化等
4、电子器件类：电容器、电阻、继电器、晶体管、传感器等
5、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等
6、电化学类：电解、电镀、阳极氧化、有色金属、污水处理等
7、类：飞机启动维修、设备的供电等
8、勘探类：石油设备及电法仪器的供电等
9、电源类：逆变器产品老化、变频器的维修检测等
10、电动工具类： 触点老化、线包测试、断路器脱扣试验等
11、新能源类：光伏逆变器测试、电动汽车电机测试、锂电池充电等
12、科研类：磁场供电、超导试验、离子加速器等；
