海斯Heiss 标准气缸系列SZ350

110

基本附件

可夹紧在气缸管上

110-1

基本附件

气缸管上带有公制细牙螺纹和开槽螺母（行程限制为 100 mm）

111

螺纹连接

气缸盖带外螺纹

111-1

螺纹连接

气缸盖表面带有定心台肩和螺纹孔

111-2

螺纹连接

缸底面上的定心台肩和螺纹孔

112

法兰连接

气缸盖正面有四个螺栓孔

112-1

法兰连接

气缸盖背面有四个螺栓孔

113

足部附件

旋入气缸管上的切向脚

113-1

足部附件

斜脚拧在气缸盖上

113-2

足部附件

一个斜脚拧在气缸盖上，个斜脚可沿气缸管移动

114

枢轴销附件

在气缸盖前端

114-1

枢轴销附件

在气缸盖后端

115

枢轴销附件

拧在缸管上，位置可调

116

枢轴销附件

在气缸底部（可拆卸枢轴销）117

法兰连接

在气缸底部有 4 个螺栓孔

118

枢轴眼附件

在气缸底部带有青铜衬套

119

枢轴眼附件

在气缸底部带有球窝接头

218

枢轴眼附件

两端带青铜衬套

219

枢轴眼附件

两端带球窝接头

120

非差动缸

两端活塞杆可与所有附件组合

120-1

非差动缸

带行程调整

两端活塞杆可与所有附件组合

125

夹头附件

气缸底部的 U 形夹

225

夹头附件

两端（气缸底部的 U 形夹支架和杆端的连杆 U 形夹）

公差：

根据 DIN *** 2768 - g T1（以前的

DIN 7168 - 克)

其他公差符合 DIN *** 2768 – m T1

（以前的 DIN 7168 – m）

附件元素：

旋转头、杆U形夹和杆端直眼作为

以及用于枢轴销的枢轴支架和轴台

位置感应：

提供三种位置感测方式：

- 耐压电感式接近开关，用于

行程结束投票。

- 用于额外感应的磁场传感器

中间职位。 （气缸长度在

折痕。如有需要请联系我们。）

- 具有多种输出的位置测量系统

用于位置测量的信号。

终端位置传感技术规范

SZ350

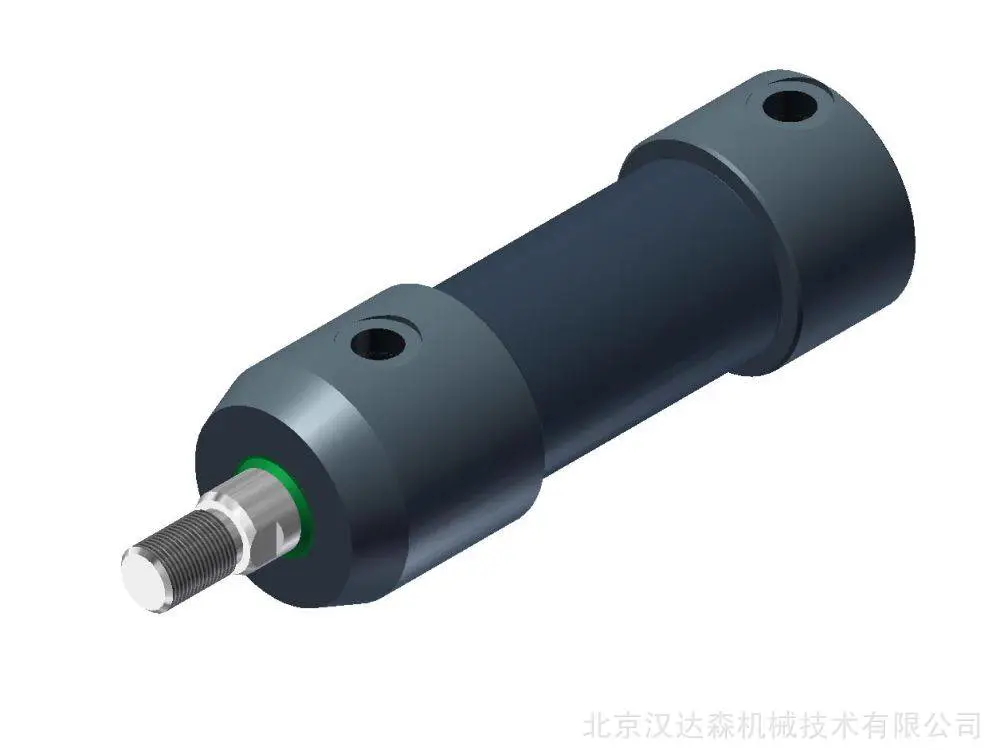

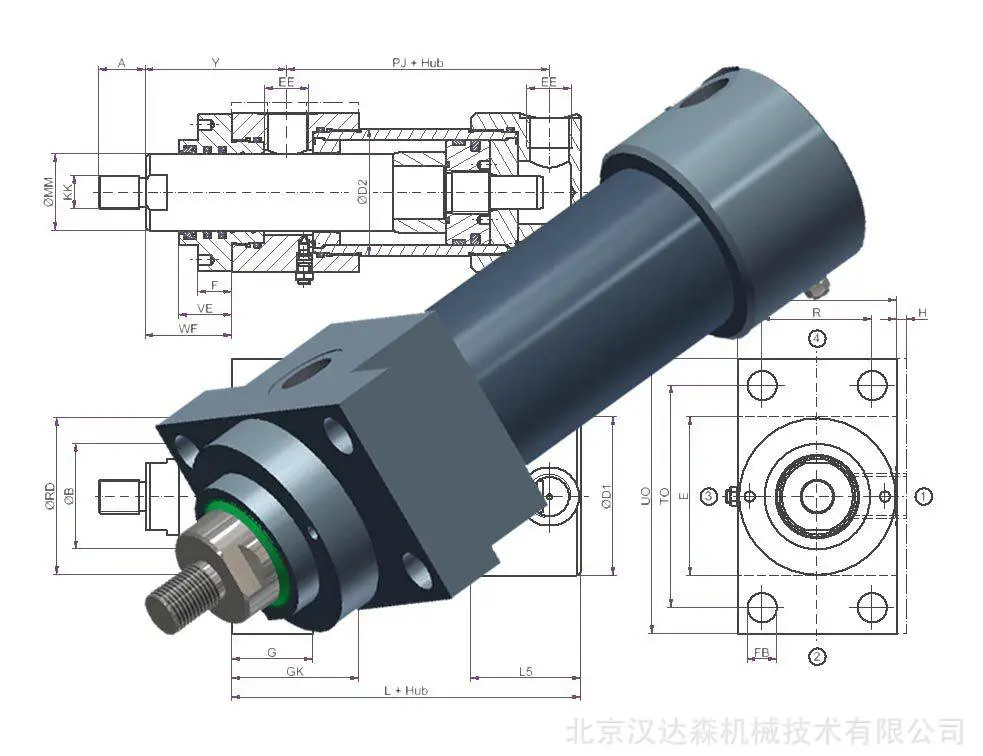

标准气缸系列 SZ350 - 非常坚固的设计，工作压力高达 350 bar

• 40 和 320 毫米之间的 14 种不同活塞尺寸
  和 25 种不同附件可供选择

• 便于维修的密封装置
  无需从正面拆卸即可更换杆密封件

• 密封槽和直径符合 *** 5597/1 和 DIN *** 7425/1

• 默认情况下，连续工作温度为 ?  80°C
  且速度 为 ?  1 m/s 的密封件

• 可选配位置测量系统或
  通过电感式接近开关进行终端位置检测

• 也可与水一起使用
