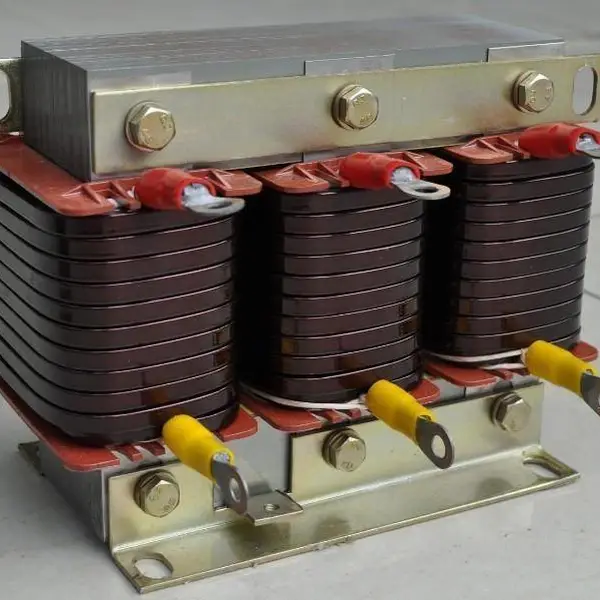

德州-山东风发 产品OCL-200W-510A电感量0.014mH输出电抗器简介

输出电抗器变频器输出电抗器额定工作电流 ***至160A

一、概述：输出。出线电抗器采用进口矽钢片和铜线经的工艺精制而成，具有体积小、重量轻、外观美、温度低无噪音等优点；安装于变频器输出侧，可以提高输入电源功率因数，抑制变频器电源设备上的浪涌；可以抑制变频器产生的谐波向电网传递，减少变频产生的谐波对其他元件的干扰，改善电网质量，提高功率因数，并限制电网电压的异常波动和电网上的冲动，减少对变频器的影响。

二、用途：该系列出线电抗器用于与变频器的出端相串联，作为变频器的出线电抗器。变频器在工作时将产生较大的谐波，加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。而且该电抗器在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。该电抗器为三相，均为铁芯干式。铁芯采用低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以***电抗器在运行过程中气隙不发生变化。线圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。电抗器整体浸漆减小了运行时的噪音。

三、出线电抗器附件：线 圈--根据容量大小采用裸线或双玻璃丝包铜线绕制，导线采用高导率无氧铜杆拉制，冷却气道设置均匀合理，散热好，过载能力强。铁 心--采用低损耗冷轧取向硅钢片，步进叠装结构，心柱，饼铁采用高强度绝缘带绑扎紧固后；浇注树脂固化成形，无冲孔新工艺，总体具有激磁电流小，空载损耗低，噪声较低等优点。绝 缘--绝缘件均采用3240环氧酚醛层压玻璃布板制作，具有较高的机械电气性能，耐潮性良好，浸F级1042绝缘漆，整体绝缘为F级。绝缘漆，整体绝缘为F级。

四、出线电抗器技术规范电压等级：10KV、6KV、3KV、1KV、0.5KV频 率：50Hz或60Hz相 数：单相或三相温度：40℃ 温度：-5℃ 日平均温度：30℃ 年平均温度：20℃海拔高度：∠1000M，若海拔高度超过1000米，应注明要求，设计时可按高原型、海拔高度设计制造。

五、出线电抗器场所：没有强烈震动和冲击、无导电尘埃、无腐蚀金属和绝缘材料的化学气体的场所。

六、作用：出线电抗器配套在变频器和电机之间使用，变频器和电机连接的电缆线较长时需要添加只出线电抗器，可以提高功率因数，降低电机的绝缘材料的温升，滤除电缆中的谐波干扰，提高电机的使用寿命。该系列出线电抗器具有补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
