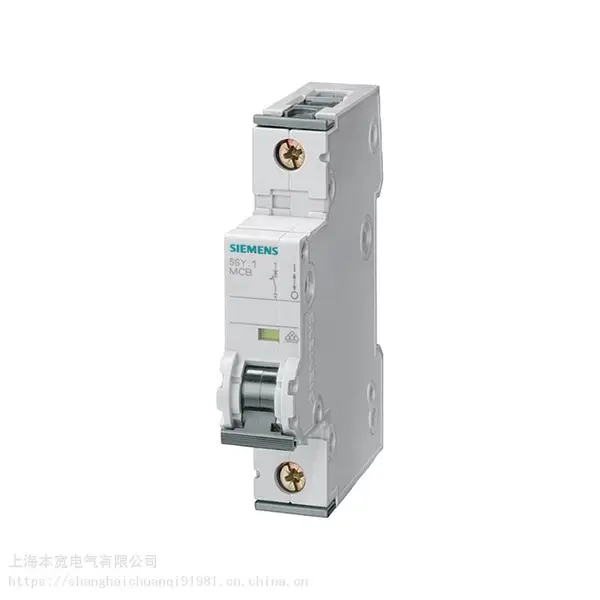

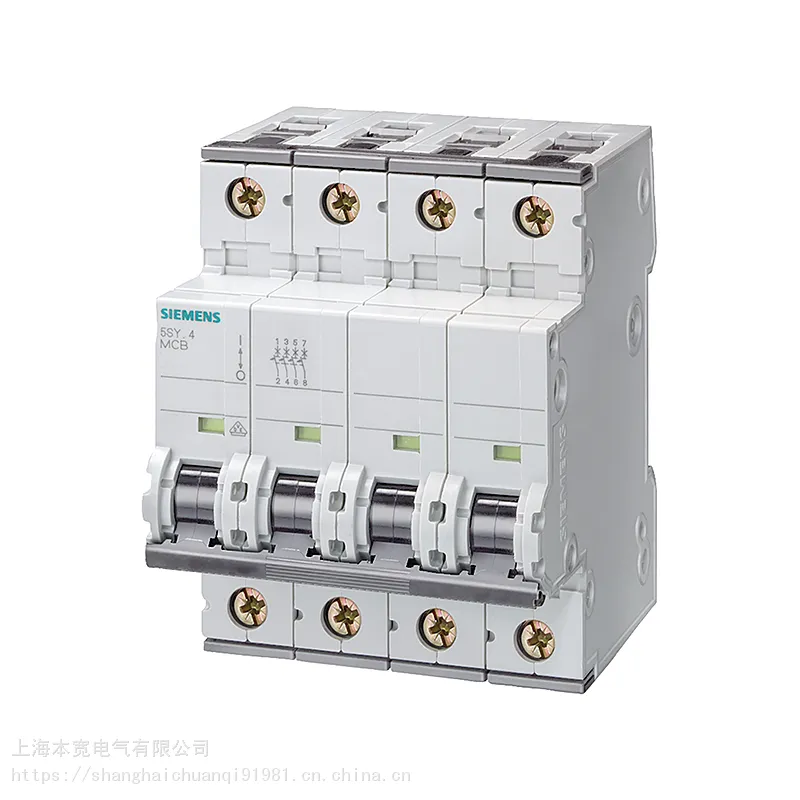

西门子5SY17微型断路器进口5SY1710-2

GB 10963-1989|家用及类似场所用断路器 GB 14048.2-1994|低压开关设备和控制设备 低压断路器（国际等效标准IEC 60947-2） GB 16916.1-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB) ***部分：一般规则 GB 16916.21-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB) 第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性 GB 16916.22-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB) 第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性 GB 16917.1-1997|家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO) ***部分：一般规则 GB 16917.21-1997|家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO) 第2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性 GB 16917.22-1997|家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO) 第2.2部分：一般规则对动作功能与线路电压有关的RCBO的适用性 GB 1984-1989|交流高压断路器 GB 4876-1985|交流高压断路器的线路充电电流开合试验 GB 7675-1987|交流高压断路器的开合电容器组试验

微型断路器，简称MCB（Micro Circuit Breaker/ Miniature Circuit Breaker），是建筑电气终端配电装置引中使用***的一种终端保护电器。用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。

GB 10963-1989|家用及类似场所用断路器 GB 14048.2-1994|低压开关设备和控制设备 低压断路器（国际等效标准IEC 60947-2） GB 16916.1-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB) ***部分：一般规则 GB 16916.21-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB) 第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性 GB 16916.22-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB) 第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性 GB 16917.1-1997|家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO) ***部分：一般规则 GB 16917.21-1997|家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO) 第2.1部分：一般规则对动作功能与线路电压无关的RCBO的适用性 GB 16917.22-1997|家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO) 第2.2部分：一般规则对动作功能与线路电压有关的RCBO的适用性 GB 1984-1989|交流高压断路器 GB 4876-1985|交流高压断路器的线路充电电流开合试验 GB 7675-1987|交流高压断路器的开合电容器组试验

在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途，其选择原则除遵守低压电器设备的使用环境特征等基本原则（见工业与民用配电设计手册）外尚应考虑如下条件： 1） 断路器的额定电压不应小于线路额定电压； 2） 断路器额定电流与过流脱扣器的额定电流不小于线路的计算电流； 3） 断路器的额定短路分断能力不小于线路中短路电流； 4） 选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合； 5） 断路器欠压脱扣器额定电压等于线路额定电压； 6） 当用于电动机保护时，则选择断路器需考虑电动机的起动电流并使之在起动时间内不动作；设计计算见“工业与民用配电设计手册”； 7） 断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。1） 断路器的安装应符合GB13955-92标准及产品说明书的要求。 2） 断路器的安装应充分考虑供电线路、供电方式、供电电压及系统接地型式。 3） 断路器的额定电压、额定电流、短路分断能力、分断时间应满足被保护供电线路和电气设备的要求。 4） 断路器的安装接线应正确，在不同的系统接地形式的单相、三相三线、三相四线供电系统中剩余电流保护器的接线不同，应给以充分注意
