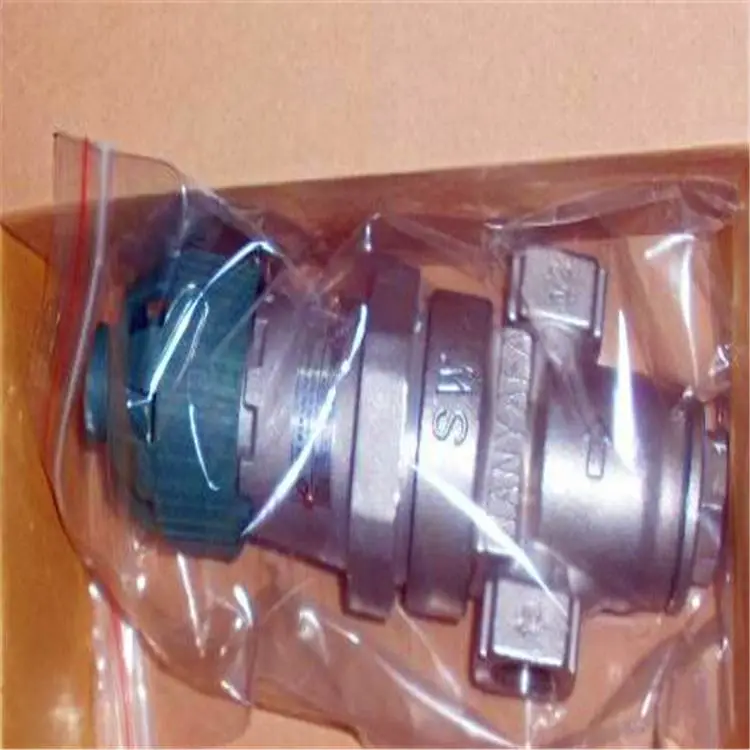

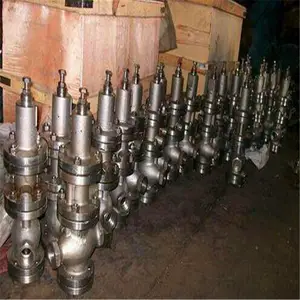

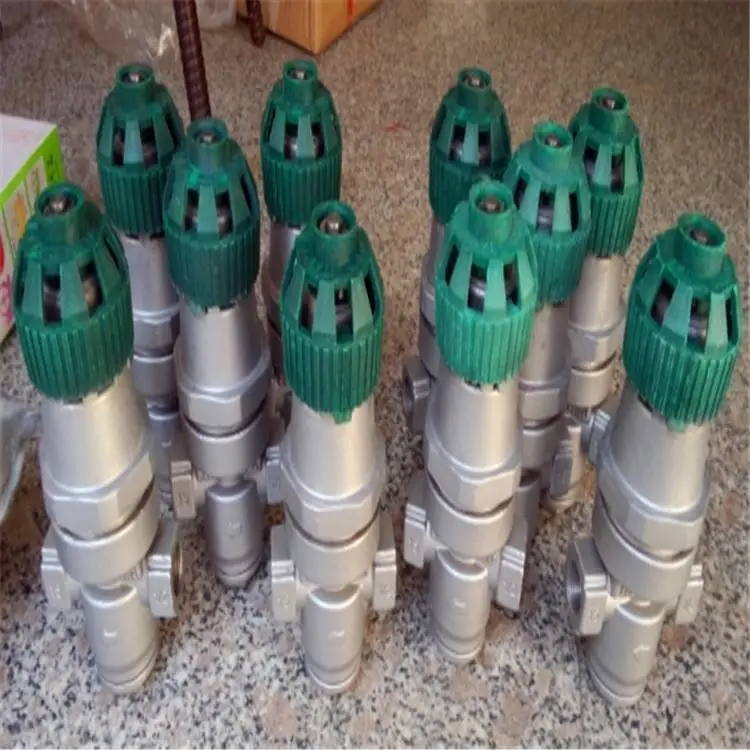

Y14W金属波纹管零泄漏耐腐蚀螺纹减压阀产品说明

根据使用要求选定减压阀的类型和调压精度，再根据所需大输出流量选择其通径。决定阀的气源压力时，应使其大于*高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。Y14H-16P型直接作用式波纹管减压阀调压、稳压动作灵敏平衡，适用于蒸汽和液体介质的管路使用。

 Y14W金属波纹管零泄漏耐腐蚀螺纹减压阀产品特点：

　　1、体积小，重量轻。

　　2、压力检测装置使用波纹管，耐久性好。

　　3、通过旋转塑料手轮即可调节压力，无需工具。

　　4、内装过滤网，可保护阀性能不受灰尘杂质影响。

　　5、采用内螺纹连接，安装方便。

　　6、阀体、阀座均采用不锈钢材料，使用寿命长。

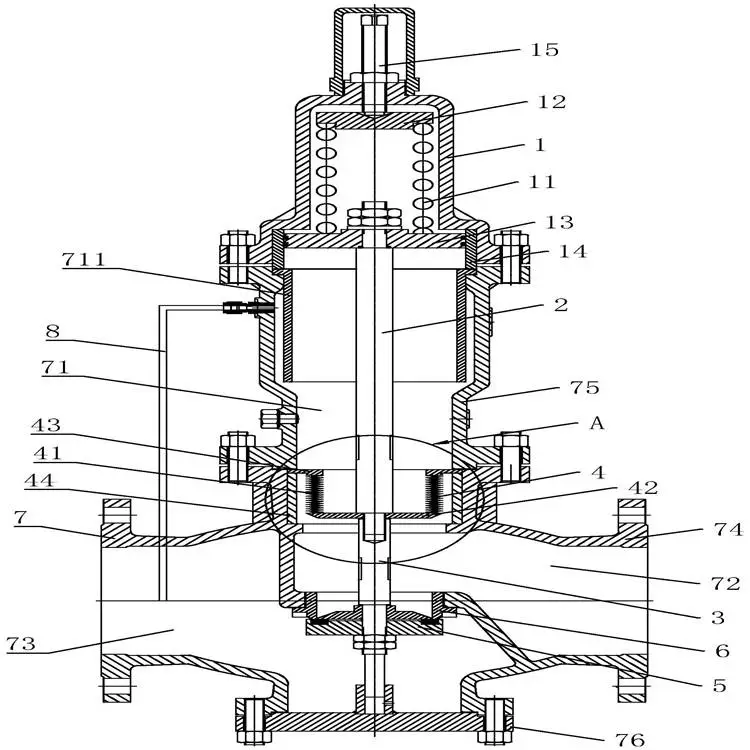

调压装置包括旋钮、弹簧座、调压弹簧、弹簧钮以及调节丝杆，旋钮可上下调节的安装在上盖上，旋钮的内部设有安装孔，调节丝杆的一端设置在旋钮的安装孔内，调节丝杆的另一端穿过上盖置于上盖内部，弹簧钮位于上盖内部且与调节丝杆底面接触，调压弹簧设置在弹簧钮和弹簧座之间；

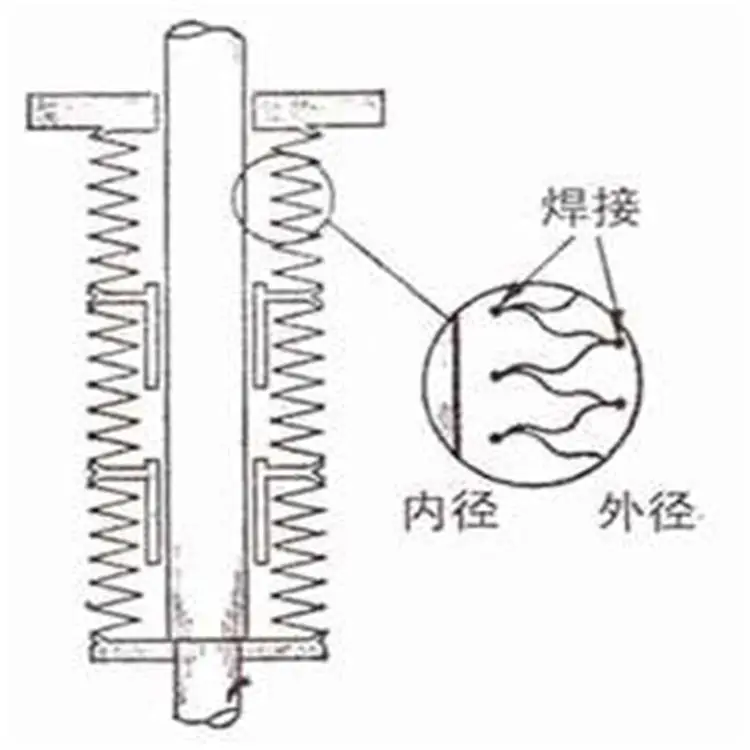

所述高压减压阀还包括一波纹管组件，波纹管组件设置在母体和上盖的连接腔内，其底部与母体连接，波纹管组件的上方与弹簧座接触，波纹管组件的下方与阀杆接触，波纹管组件用带动阀杆向下移动，从而使阀杆与阀座密封副脱开。

在本发明的一个实施例中，上盖螺纹盖合在母体上。

在本发明的一个实施例中，阀杆的中部设有锥形体，锥形体位于阀座的下方且其直径大于阀杆直径，复位弹簧套设在锥形体与轴承座之间的阀杆上。

在本发明的一个实施例中，摩擦垫圈位于复位弹簧和轴承座之间。

在本发明的一个实施例中，调压装置还包括一弹簧垫圈，弹簧垫圈位于上盖顶部与调压旋钮内部的接触面之间。

 Y14W金属波纹管零泄漏耐腐蚀螺纹减压阀技术参数：

*.壳体试验不包括膜片、顶盖。

零件材料：

流量系数(Cv)：

Y14W金属波纹管零泄漏减压阀连接尺寸：

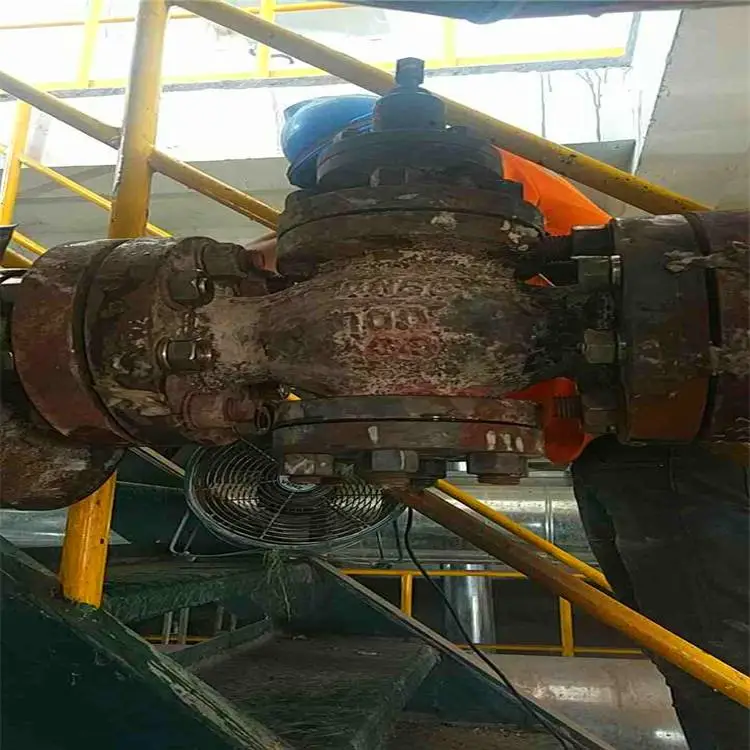

蒸汽减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，***地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压，性能稳定、***、安装调节方便，使用寿命长。蒸汽减压阀的使用寿命和减压效果与蒸汽减压阀的质量有关，与蒸汽减压阀的选型也息息相关，但是瓦特节能发现，蒸汽减压阀的正确安装时影响蒸汽减压阀最常见的因素。如何正确安装蒸汽减压阀，必须注意几个重要的技术细节。

首先，安装前需要仔细检查阀门口径，弹簧压力范围等参数，确保蒸汽减压阀与选型数据参数相符。蒸汽减压阀作为一种自动调节阀，每个减压阀必须依据实际工作参数（上游压力、压差、流量、最小流量）进行选型，一般不建议简单按照蒸汽管道口径来选择蒸汽减压阀，这也是现场经常发现的减压阀安装错误之一。由于减压阀口径一般蒸汽管道小，在连接时要采用异心变径。为了合理的蒸汽流速和流动的平稳，减压阀下游应该按照相应的相同流速和体积流量放大选型。

　　大家都知道想要机器的使用寿命长，那使用设备的时候就不仅仅是要后期维护保养，正确的使用方法是否正确也是很重要的，今天小编给大家分享都便是此设备的正确操作安装方法及注意事项，下面我们一起来看看。

　　首先给大家分享下减压阀的操作须知

　　警告  (1)不许用裸手直接接触阀体，否则可能造成***。

　　注意  (1)在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

　　(2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

　　(3) 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

　　(4) 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障)

　　(5) 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对出口压力），然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

4螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。

订货须知：

一、使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
