产品描述

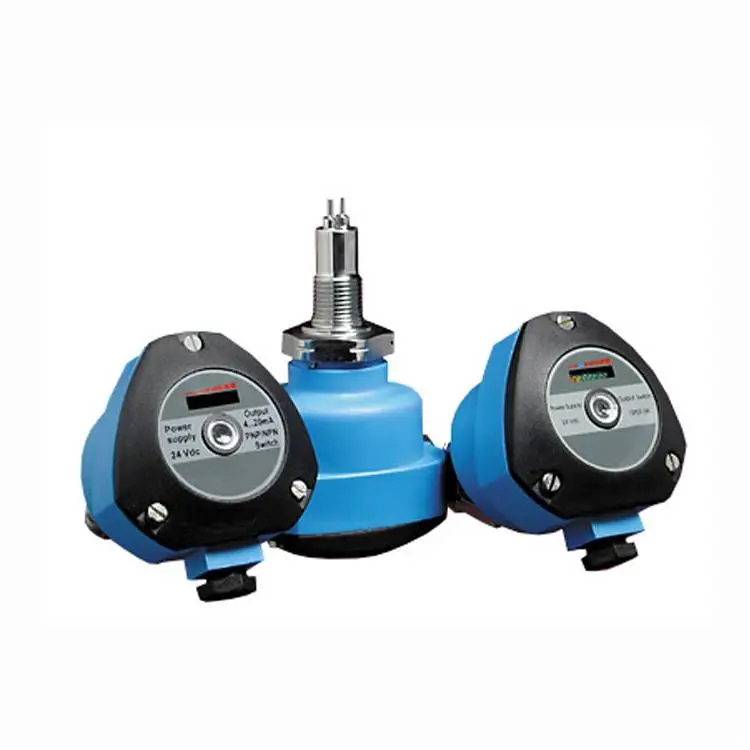

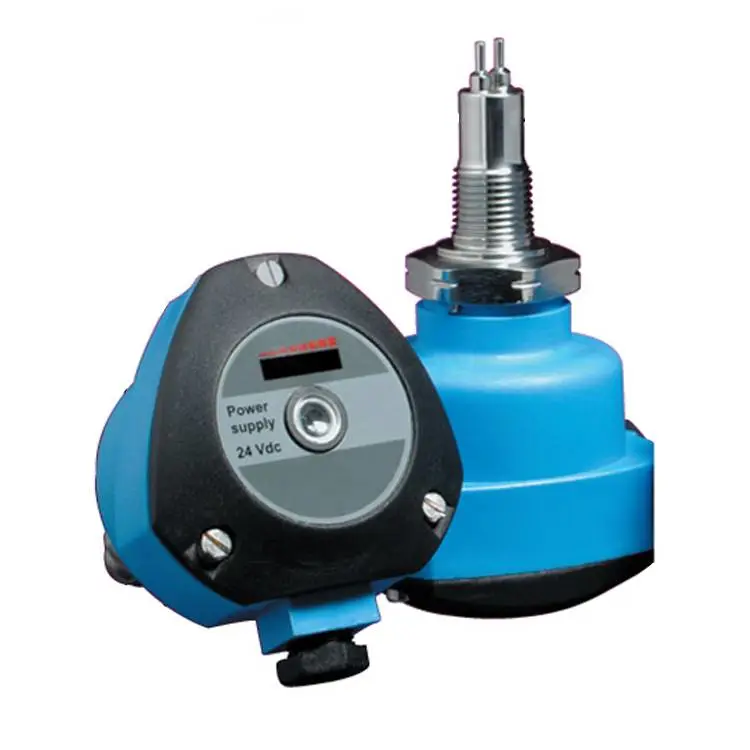

FSW-7000 是热式流量开关监控器，旨在监控流量状态，也用于检测液体、空气和气体的液位。一串8个LED为用户提供流量的视觉指示。此外，还有一个双色LED，显示单元的开关点状态。FSW-7000 的传感元件和连接由316 SS制成。标准外壳是玻璃填充尼龙，也可用于危险环境的铝外壳。FSW-7000 可制成多种过程连接，例如螺纹、法兰或卫生级。

FSW-7000 热式流量开关监视器基于热扩散原理。典型配置使用两个设置在传感器内的铂电阻温度检测器(RTD)。一个RTD被加热到比介质温度高几度，另一个RTD用作参考，感测实际过程温度。二个RTD还监视介质的温度，因为必须在一个RTD中补偿温度的任何变化。当过程介质流过传感器的指端时，它会分散来自一个RTD的一些热量。两个RTD之间的温度变化会向探头的电子设备发出信号，一旦达到设点，开关就会改变状态。

FSW-7000 可以使用提供的螺纹或连接安装在管道或储罐中。拧紧时仅使用六角头以实现密封，请勿使用主体。拧紧后应旋转主体，以使电缆密封套处于合适的方向。FSW-7000 不受其固定位置的影响，因此可以围绕管道以任何角度安装。但是，建议在水平管道中，传感器应安装在侧面，进入管道的中间。在垂直管道中，FSW-7000 应在逆重力向上流动时安装。安装传感器时应注意探头伸出管道内壁并完全浸入流体中。在直径较小的管道中，

产品特点

安装简单，成本低

无活动部件-免维护可靠性

温度补偿—不受温度梯度影响

可在高达120°C(248°F)的温度下使用卫生选项工作

工作压力为4,300 PSI(300 bar)

8个LED链-集成流量/设点指示

可用作液位开关

产品参数

知识扩展

　　热导式流量开关，基于热式原理在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变，两个电阻差值被用作判断流速的依据。探头采用抗结垢涂层，能有效防止管道内水垢﹑锈垢等污垢附着，抗污能力更强，工作更稳定。

　　***锥形探头设计，能有效防止介质中缠绕物的缠绕。全防水壳体设计，***防水调节旋钮，不用拆卸密封螺丝，即可任意调节，方便更可靠。适用管径范围大，随意调节设***，可选防腐型，耐压最高达100Bar,指示灯直接显示流量，可选继电器﹑模似量输出或模似开关量一体化输出。

　　热导式流量开关可对管道中的液体流动情况进行实时监控，无活动部件，免维护，安装方便，一种型号是用于多种管径要求，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止；监控管道内流体流速大小﹑断流监测或防止泵的空转。被广泛应用于石油化工﹑电力﹑治金﹑钢厂﹑造纸﹑食口品加工﹑水处理﹑电池厂等行业。气液两用型，可用于气动和液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护。
