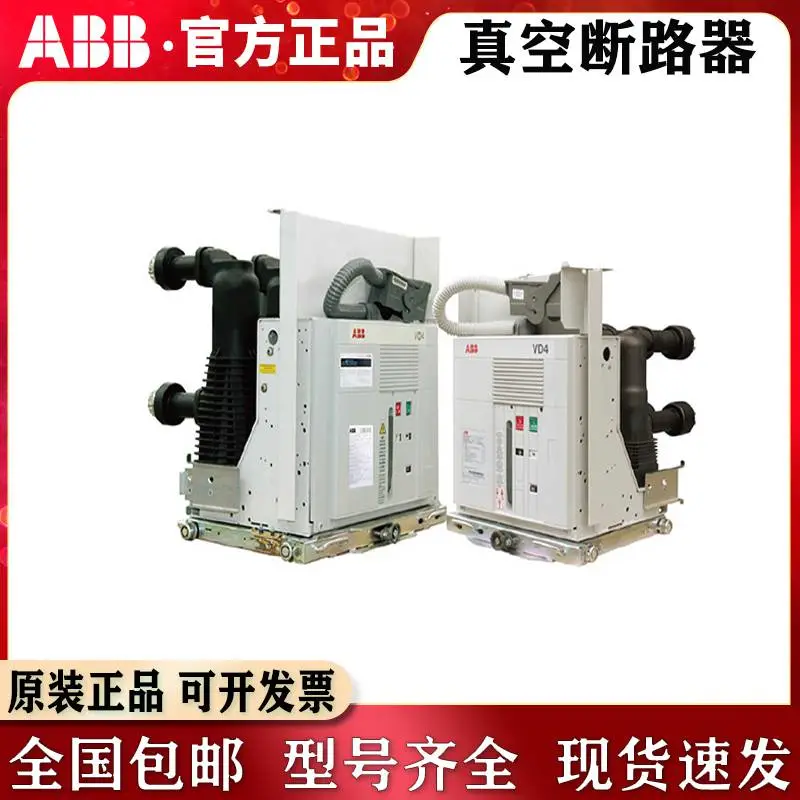

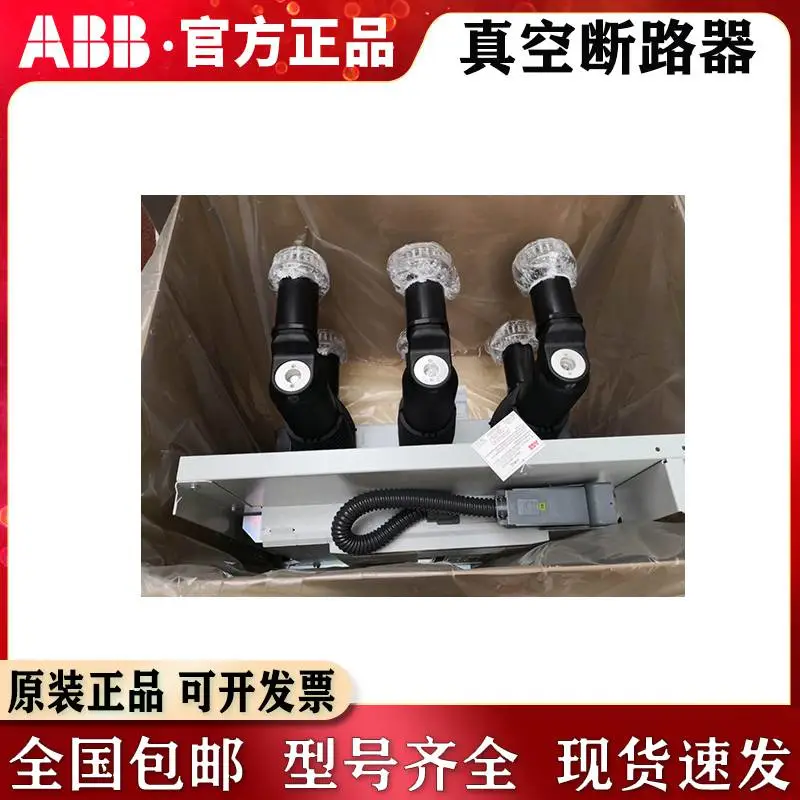

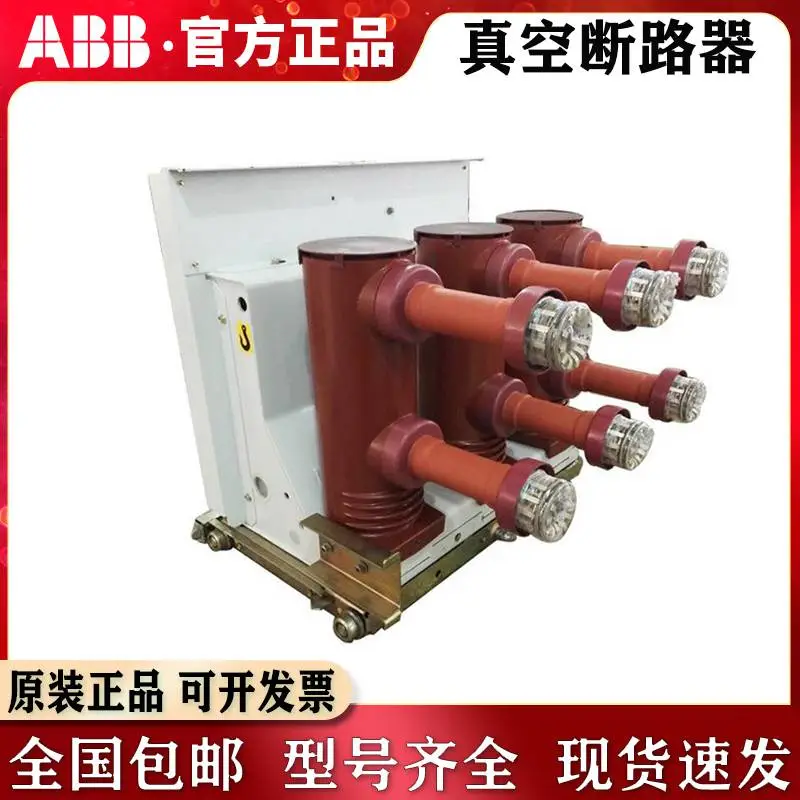

ABB真空断路器
产品概述

VD4-12/630 (VD4) 系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，
是引进瑞士ABB公司技术，结合国内行业发展状况、生产能力开发制造的产品。该产品总
体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构，***、绝缘水平高。

本系列产品的操动机构为弹簧储能式，可以用交流操作，亦可用手动操作。

VD4真空断路器以空气为绝缘的户内式开关设备元件，断路器符合GB/T1984、DL/T403
德国DIN VDE0670与IEC62271-100；

2001及60694等标准的规定。在正常使用条件下，只要在断路器

的技术参数范围内，它就可以***安全，可靠地运行于相应电压

等级的电网中。

 VD4真空断路器可在工作电流范围内进行频繁的操作或多次开

断短路电流；机械寿命可高达30，000次满容量短路电流开断次数

可高达100次。

VD4真空断路器适于重合闸操作并有极高的操作可靠性与使用寿

命 VD4真空断路器在开关柜内的安装形式既可以是固定式，也可

以是抽出式的，还可安装于框架上使用。

VD4-12使用条件

1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;

2、海拔：1000m;

3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）
饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa

4、振福：地震烈度不超过8度；

5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

注：超以上条件请联系制造厂商。

ABB真空断路器VD4安装服务车：
