公路积水水位报警器、多通道数据采集、液晶屏幕显示概述

1.1 产品简介

公路积水水位报警器、多通道数据采集、液晶屏幕显示是一种集水位数据采集、存储、传输和管理于一体的无人值守的采集监测系统。它在工农业生产、旅游、城市环境监测和其它领域都有的用途。

涵洞水位监测系统、道路水位预警系统、公路积水水位报警器由水位传感器、数据采集仪、阀值报警和计算机气象软件部分组成。数据采集仪具有水位数据采集、实时时钟、水位数据定时存储、参数设定、阀值超限报警、友好的人机界面和标准通信功能。

系统内置大容量FLASH存储芯片；多种通讯接口可以很方便的与计算机建立有线通讯连接，若选配GPRS无线通讯模块还可实现水位设备与计算机监控中心的远程无线连接。

1.2 公路积水水位报警器、多通道数据采集、液晶屏幕显示产品功能

◆实时监测水位等要素气象参数；

◆微电脑气象数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和历史数据掉电保护等功能；

◆汉字液晶键盘人机界面，人机界面友好；

◆数据浏览功能。能提供局域网数据浏览、互联网数据浏览、手机数据浏览等多种数据浏览途径供用户

选择；

◆灵活的系统组网方式。通讯功能支持MODBUS通讯协议。提供标准有线（485、232/ USB）、无线（GPRS/

LAN/电台/WIFI/卫星）等多种通讯方式供用户选择。灵活与气象计算机组成气象监测系统；

◆可靠供电系统。提供市电、直流和太阳能系统等多种供电方式供用户选择；

◆采用全不锈钢、金属喷漆支架和野外防护箱，外形美观、、抗干扰；

1.3 公路积水水位报警器、多通道数据采集、液晶屏幕显示系统特点

◆电源系统:太阳能供电系统、交流220V、直流12V等,根据用户需要选配。

◆可靠运行于各种恶劣的野外环境，低功耗、高稳定性、、可无人值守。

◆***防雷击、抗干扰等保护措施。

◆硬件和软件均采用模块组合式开放性设计，可灵活组合使用。

◆监测要素可按实际需求选配。模块化设计的方便了后期设备的调试和升级。

◆通讯方式可根据传输距离来按需要选配，为方案提供的。

◆气象WEB发布系统可以让用户在局域网和互联网上随时使用浏览气象站现场气象数据。

◆客户端浏览：可以通过软件客户端，实现局域网、互联网上查询、统计数据.

2公路积水水位报警器、多通道数据采集、液晶屏幕显示系统设计

2.1 涵洞水位监测系统、道路水位预警系统、公路积水水位报警器系统设计目标

根据客户需求，提供能够充分体现和满足客户个性化需求的解决方案.

2.2 系统设计原则

1）兼容性原则。

系统提供灵活的设置，可兼容国内外各种传感设备，进行数据采集与处理，在功能的前提下，可以限度降低系统。

2）易用性原则。

系统使用人员，使用人员的计算机水平层次不一，很多地方缺少计算机人员，该系统做到操作简便，维护简单，易学易懂。

3）可靠性原则。

硬件设计时具备操作与安全保护机制，限度减小用户误操作导致的错误或损失。采用可靠稳定的数据传输系统，采集中心以查询方式主动调取采集器数据，具备心跳机制，断线重连机制等，各项性能可以长时间稳定运行。

4）安全性原则。

系统的用户根据业务的需要，具有不同的安全级别及操作权限，系统能充分发挥操作系统、数据库、应用软件三层措施，以数据的安全性。

5）易二次开发、易维护性原则。

采用封装技巧，建立稳定的底层工具，核心技术文档随系统发布等手段，使具有基本技术水平的系统维护人员可以在一定程度上对系统进行较复杂的维护及一般性扩充。

6）环保节能原则。

采用优化的电源管理设备，可控的系统功耗。，以较小的太阳能电源系统即可实现应有功能。

公路积水水位报警器、多通道数据采集、液晶屏幕显示产品配置

根据客户需求及项目需要，整体配置如下：

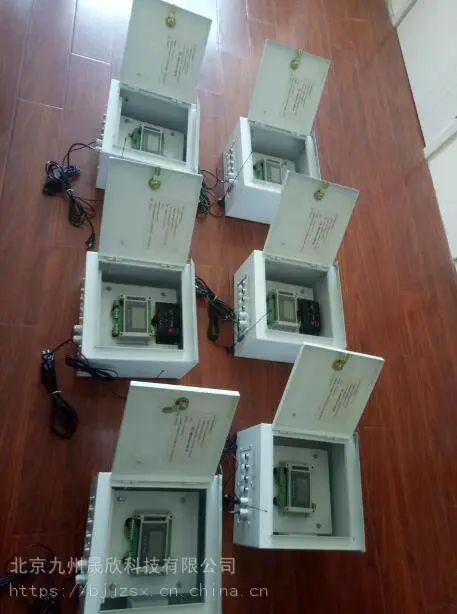

数据采集仪是一种集气象数据采集、存储、传输和管理于一体的无人值守的气象采集系统。它在工农业生产、旅游、城市环境监测和其它领域都有的用途。

数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能，可以根据用户的需求很方便的与计算机建立有线（RS485、RS232、USB等）、无线通讯（GPRS、WIFI、LAN、Zigbee等）连接。

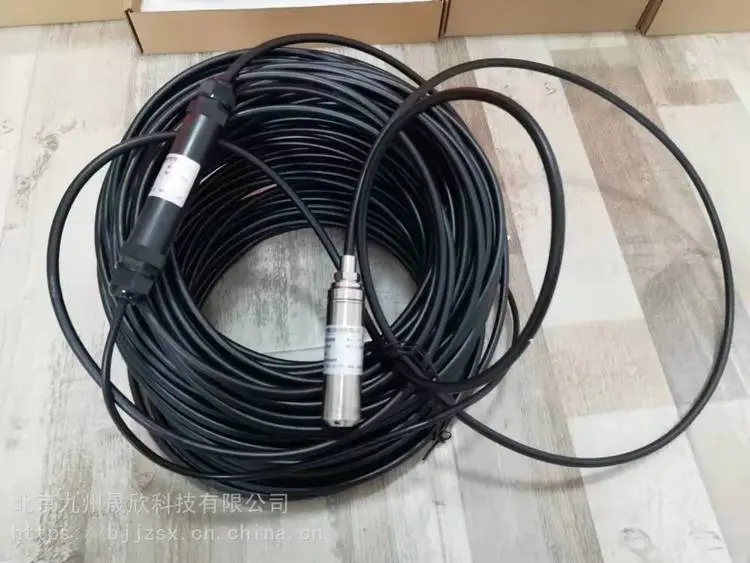

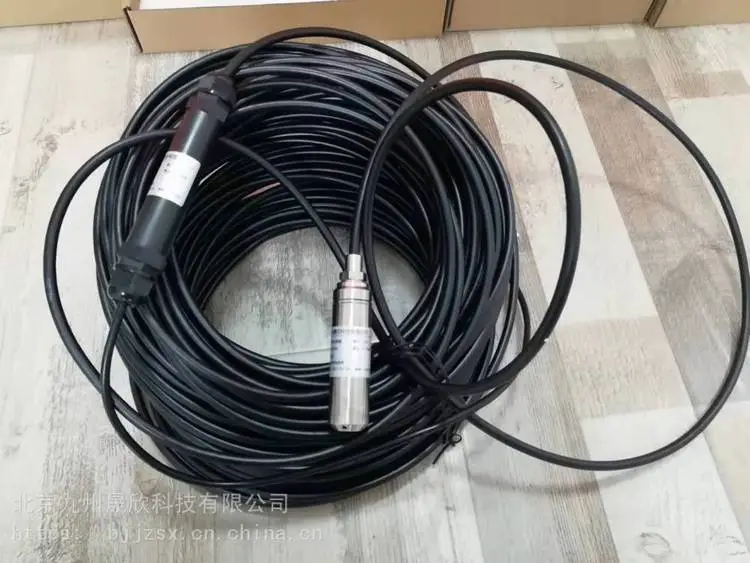

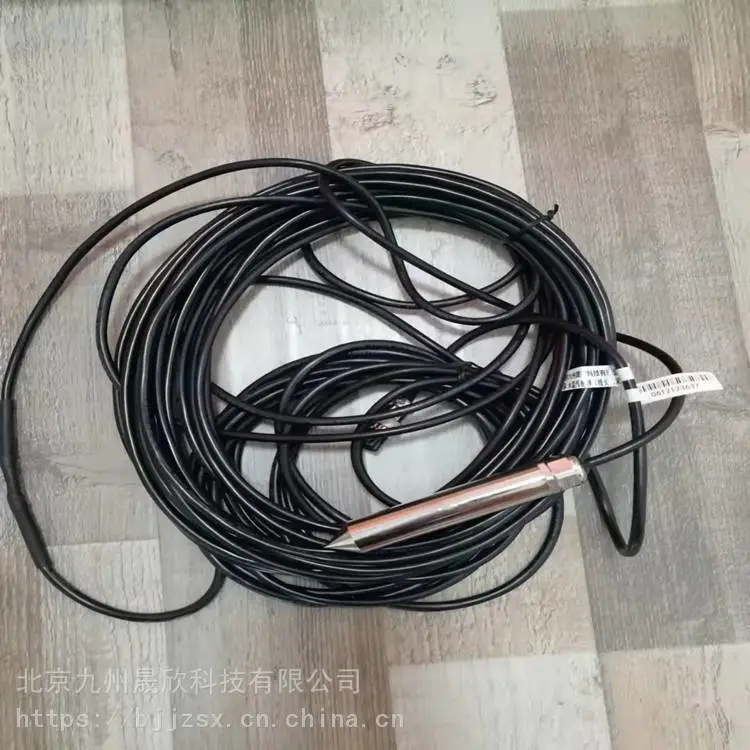

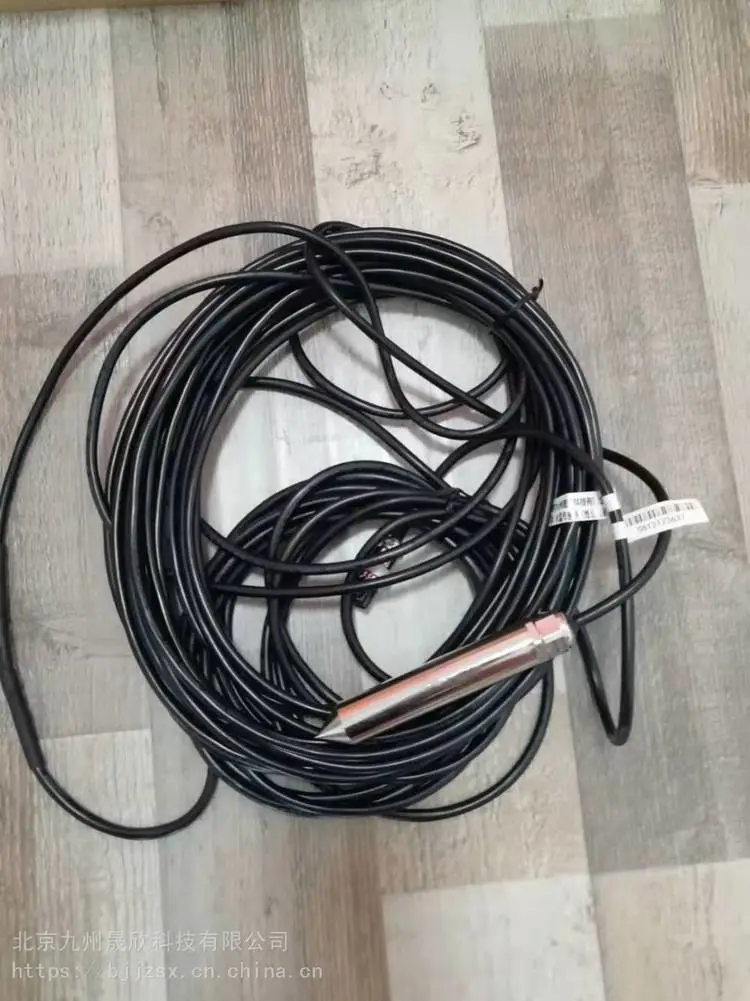

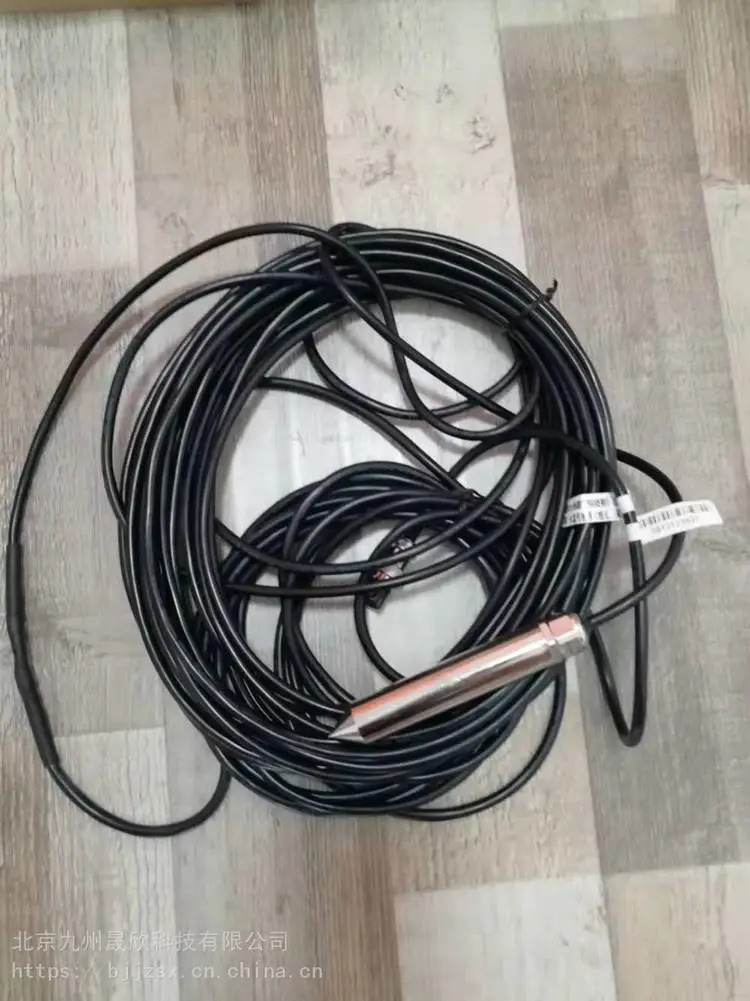

水位传感器资料如下：

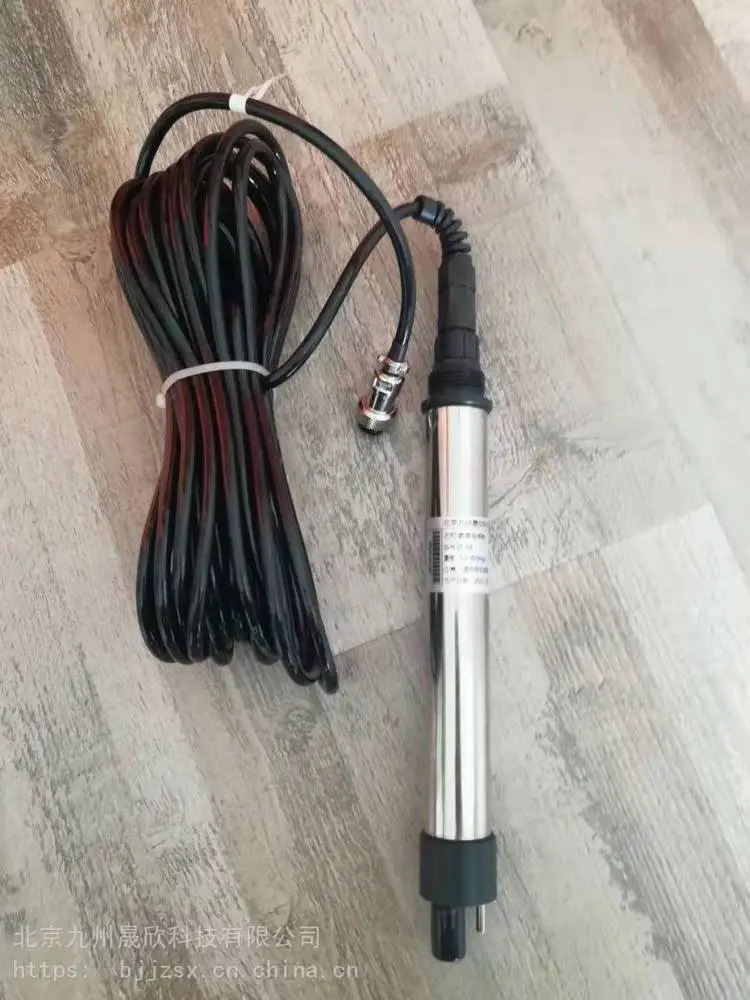

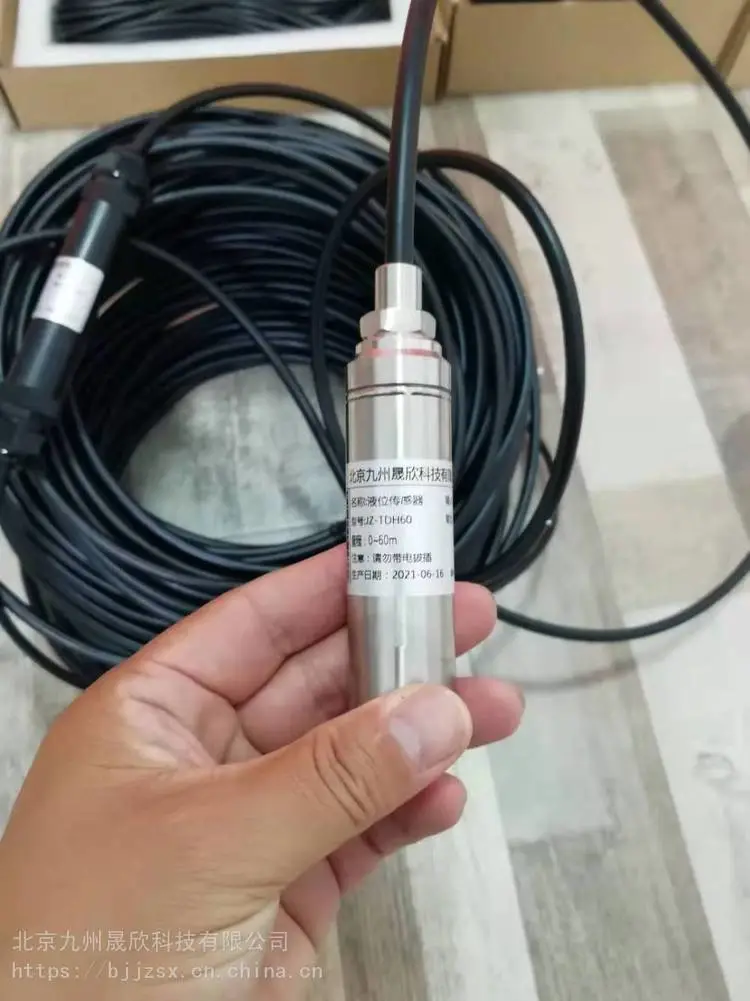

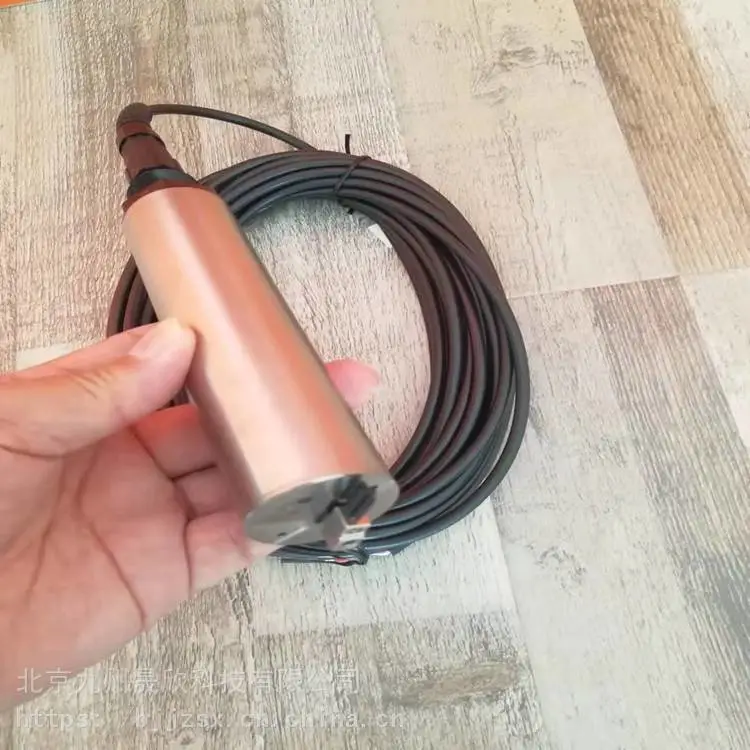

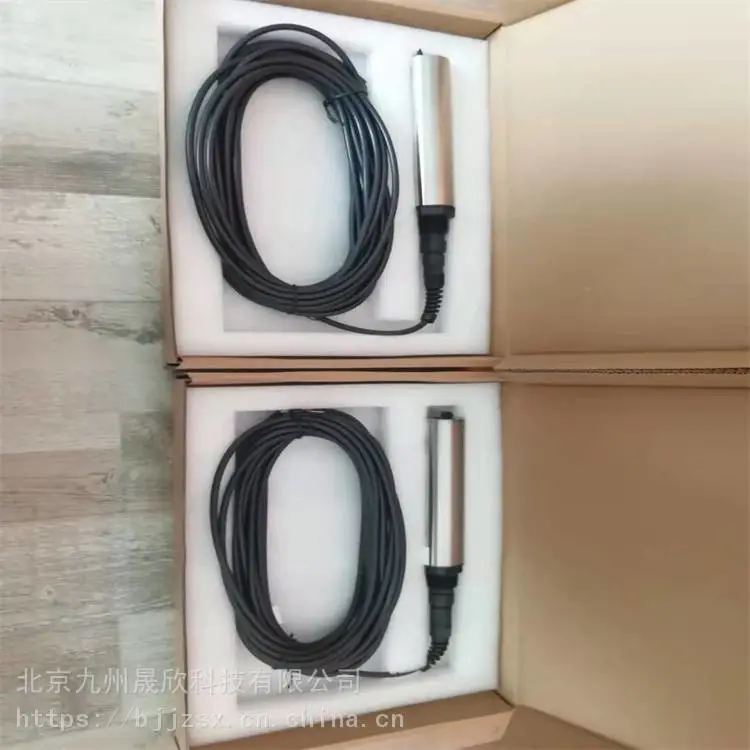

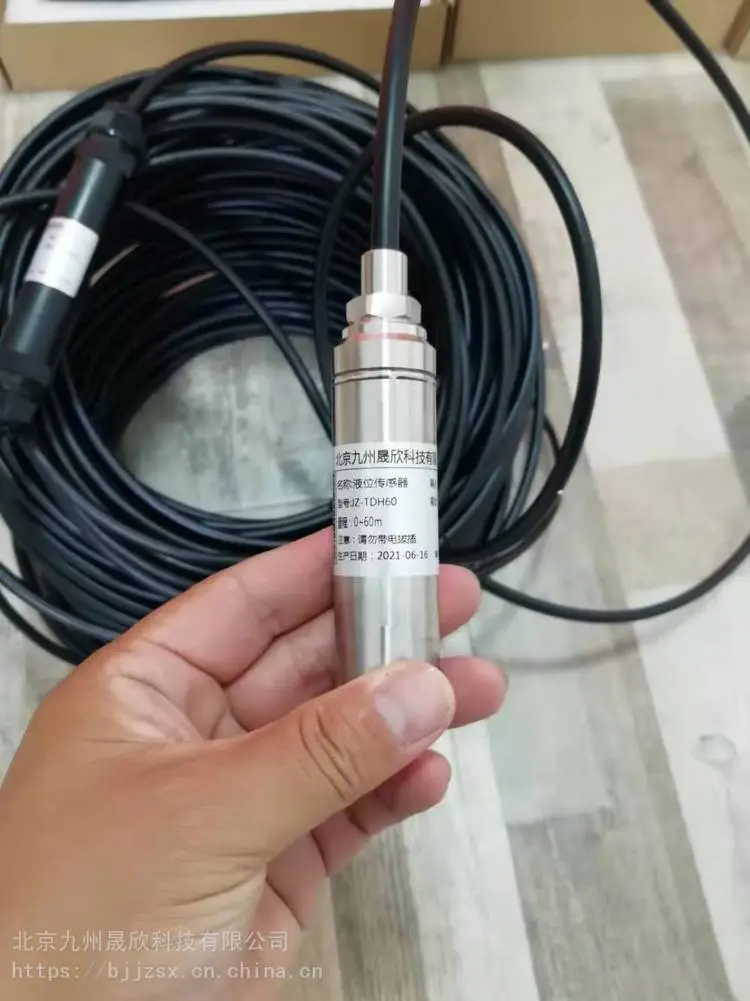

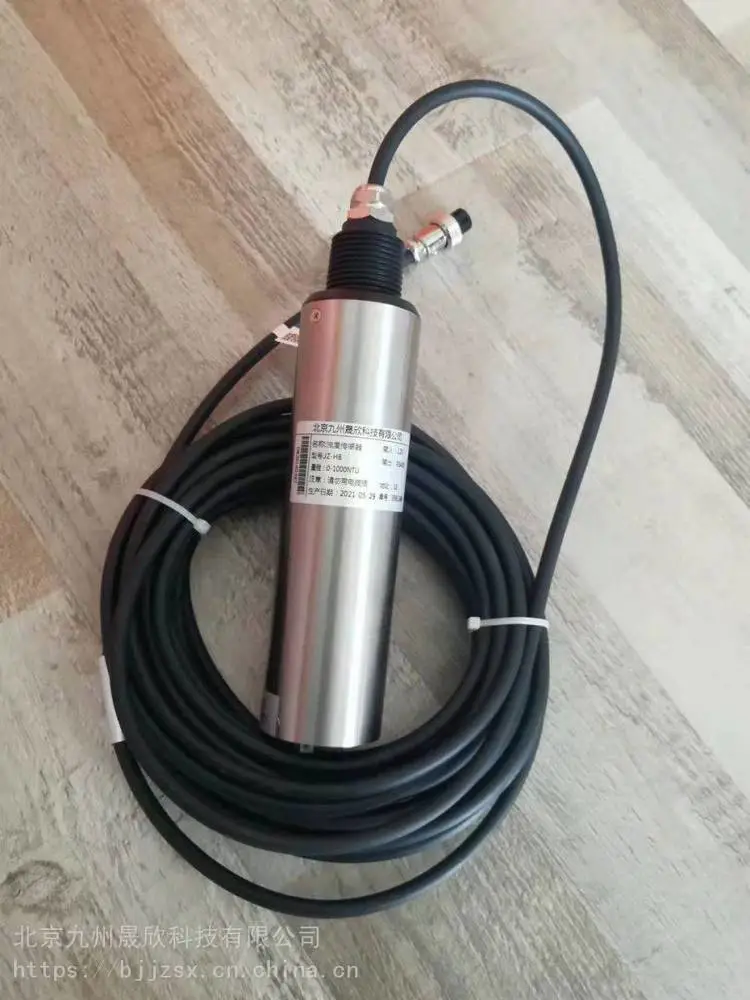

产品简介

液位传感器是采用、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测液体的液位信号转换成电流、电压等信号，可供用户选择。本产品可应用于工业现场液位测量与控制，水文的测量与监控，船舶及航海系统。

技术参数

量程范围：0～10000mm

准 确 度：±0.5%（0～+50℃）

分辨率： 1mm

供电方式： DC 12V

输出形式：电流：4～20mA

仪器线长：标配：10米

负载电阻：电压型：RL≥1K

电流型：RL≤600Ω

工作温度：-20℃～85℃

相对湿度：

产品重量：传感器：330g

产品功耗：177.6mW

电子水位尺资料如下：

单元规格：40cm/80cm/120cm/160cm/240cm。

变幅范围：建议不超过10m。

精 度：±1cm（全量程等精度测量）。

供电电压：DC12V±15%。

输出信号：RS485、CAN、RS232、4～20mA。

静态电流：≤30mA（DC12V）。

能 耗：≤360mW（DC12V）。

温 度：-20℃~60℃。

误 差：0.5cm、1cm由所选传感器的分辨率决定。



声光报警器资料如

功能：接入数采主机设定上限阀值，超出阀值报警器启动

报警器参数：

供电：12V

功耗：5W

声级：90db

防护等级：IP54

发光模式：旋转频闪

颜色：红光
