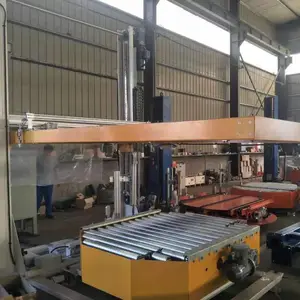

一 、ET2000FZ-FM托盘在线式缠绕覆膜一体机

1 、主要技术参数

1.1 包装规格：（L(800~1200)×W(800~1100）×H(800~1800)mm

1.2 货物重量：900kg（max）

1.3 包装效率：20-30托/小时

1.4 转台直径：2000mm

1.5 转台速度：（0-12）rpm

1.6 输送线速度：12m/min（变频可调）

1.7 转台高度：620mm

1.8 整机功率：2.5KW 380V/50HZ

1.9 气动工作压力：（0.4-0.6）MPa

1.10 耗气量：1000ml/min

2、包装材料：

2.1 LLDPE 拉伸薄膜 图片仅供参考

2.2 厚度：17-35μm

2.3 幅宽：500mm

2.4 膜卷内心：76.2mm

2.5 膜卷大外径：240mm

3、主要性能指标

3.1 控制系统：

3.1.1 PLC可编程控制，缠绕层数及次数可设置；

3.1.2 光电开关，自动感测货物的高度；

3.1.3 加固缠绕功能，可对某部分进行特殊保护；

3.1.4 越顶时间设定功能。

3.2转台驱动：

3.2.1 转台变频调速0～12 rpm可调；

3.2.2 托轮承重，转台自动复位。

3.2.3 转台减速电机（变频调速）

3.2.4 电源、功率：≈1.5KW

3.3膜架系统:

3.3.1 膜架为动力预拉伸机构，预拉伸可达250%；

3.3.2 双链条结构，平稳可靠；

3.3.3 膜架升、降速度、送膜速度分别可调；

3.3.4 顶部及底部缠绕数分别单独控制；

3.3.5 薄膜系统随动机构，一拉即可；

3.3.6 K1膜架（产品），便于穿膜，交流电机拉伸模架，变频器调节拉伸膜张紧力；

3.3.7 气动控制的自动上断膜机构，有效提高工作效率。

4、转台输送机：

4.1 输送面高度：620mm

4.2 辊筒直径：ф76mm

4.3 辊筒间距：121mm

4.4 输送速度：5-12m/min

4.5 输送辊材质：碳钢，镀锌钝化。

4.6 辊筒壁厚：3.0m

4.7 输送链条：10A

4.8 额定承重：1000kg

4.9 输送减速机：

4.10电源、功率：0.75KW

5.覆膜机参数

5.1整机功率：1.5KW

5.2工作电压：380VAC/3相5线/50Hz

5.3耗气量：1000ml/min

5.4气动工作压力：0.4～0.6 Mpa

5.5牵膜电机功率：0.4kw

5.5适合托盘尺寸：1200mm×1100mm

5.5包装效率：20托/小时

5.6牵膜速度：9.5m/min

5.7牵膜框架上下移动速度：4.5m/min

5.8断膜方式：无杆气缸驱动，刀片切膜

5.9覆膜机膜卷在地面以上，便于上下膜卷

5.10覆膜自动切断

6、其它：

6.1设备的主体颜色：RAL7011

转动部分使用颜色：RAL1018

6.2所有电气元件安装在设备立柱内，设备结构紧凑，外观整洁。

二、设备的主要配置
