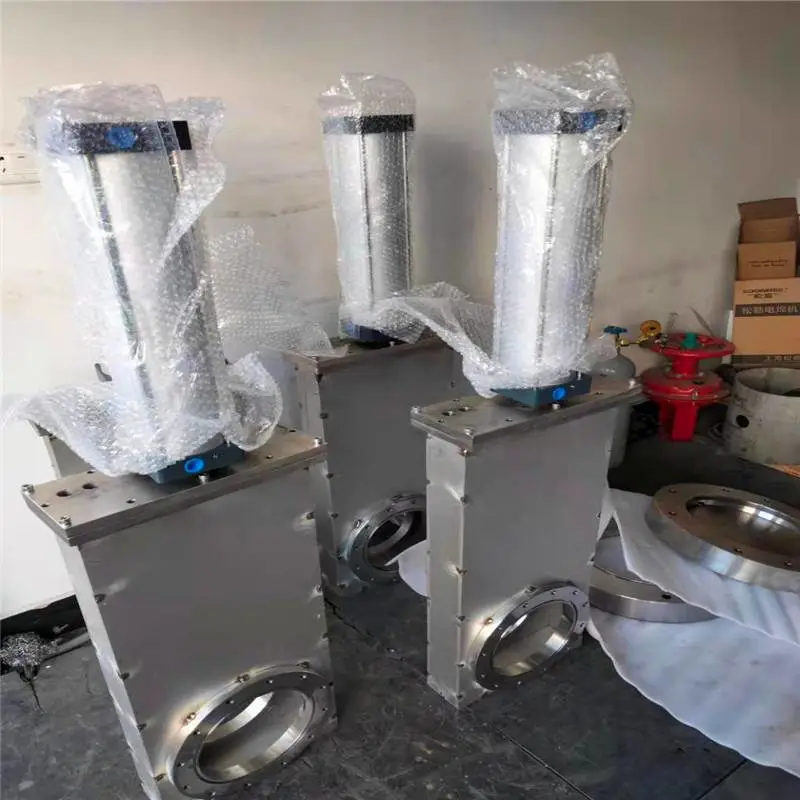

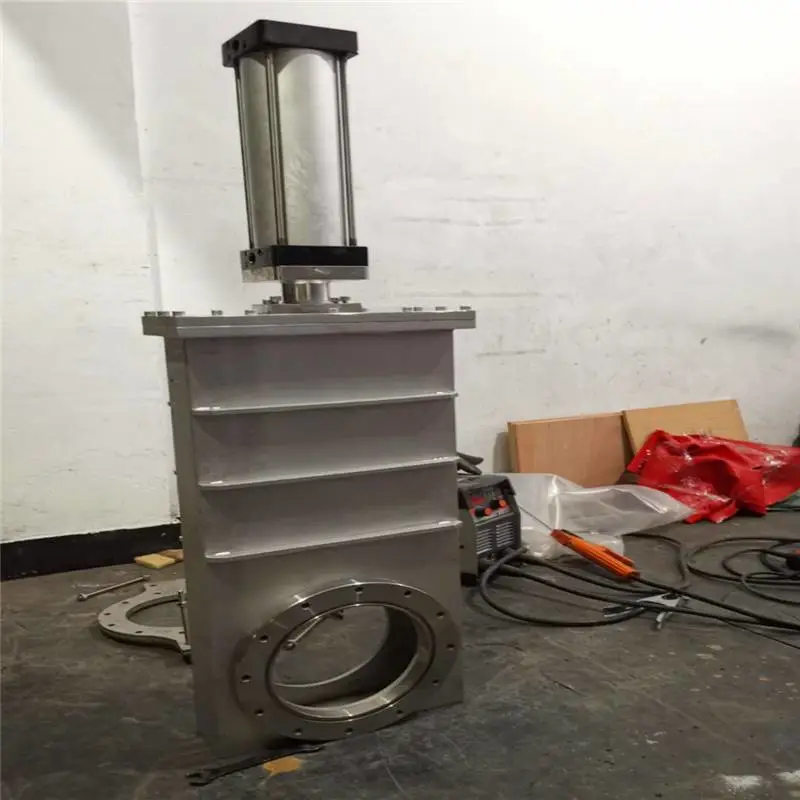

CCQ型气动波纹管密封超高真空插板阀简介

CCQ-B此系列阀门分为手动、气动、电动三种驱动方式，结构设计合理，外形美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，能广泛应用于超高真空设备中。 CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置,CCQ pneumatic ultra-high vacuum gate valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the valve disc up and down to make the valve opened or closed. It is used to put through or cut off the air passage in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.
With signal feedback device.

 CCQ型气动波纹管密封超高真空插板阀产品特点：

轴封为波纹管密封，其它密封件为氟橡胶，无润滑剂设计；

阀体采用不锈钢内部焊接，漏率小；

阀体采用加强筋结构，体积小、重量轻，外形美观；

采用双导轨轴承滚轮机构，运动平稳；阀板内整体式结构，支撑力均匀。介质：空气；

CCQ型气动波纹管密封超高真空插板阀原理：

　　CCQ气动真空插板阀以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门。

适用范围：

1×10-7Pa～1.2×105Pa

打开时插板上的压差：≤3×103Pa任意方向

阀体和阀座漏率： <1.3×10-7Pa·L·s-1

建议*维修前循环次数：10，000次

阀体烘烤温度：打开时≤200℃；关闭时≤150℃

安装位置：任意

电源：交流220V 50Hz，6W或直流24V，3W

压缩空气（只适用于气动）

-DN 63~200：0.4～0.7MPa

-DN 250~400：0.5～0.7MPa

阀门开启或关闭时间

-气动驱动：DN 63~250 ≤6s；DN 320~400 ≤10s

阀门位置指示

-电动动驱动：带有启闭位置指示开关（磁性开关）

CCQ型气动超高真空插板阀参数

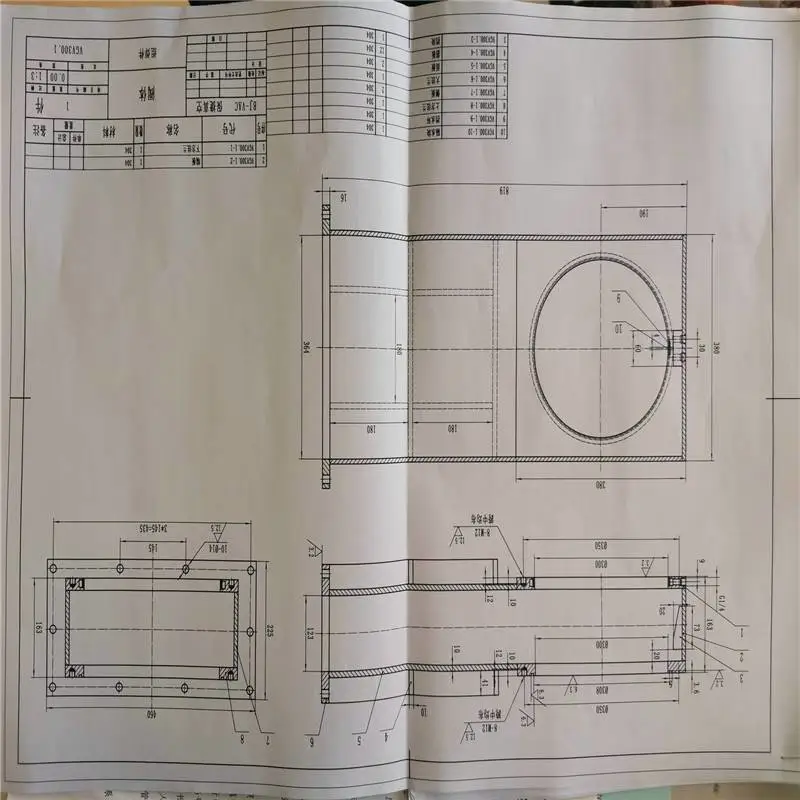

CCQ型气动波纹管密封超高真空插板阀外形尺寸

气动超高真空插板阀系列阀门为气动驱动方式，在结构设计上合理，在外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，能广泛应用于超高真空设备中。真空阀门是以压缩空气推动气缸为动力，通过传动杆推（拉）动连杆机构，带着驱动体沿轴向运动，驱动体通过摆杆或钢珠与阀板连接，完成阀板开启及关闭动作。　

1、传动部位的养护
由于阀门的开关会造成连接部位的动作，在长期的开关动作中，以前加入的润滑油脂会逐渐流失，并且在运行的过程中，会因为腐蚀以及温度等原因加快润滑油脂的干涸速度，所以要经常对传动部位进行检查，及时补入润滑油脂。防止因为润滑油脂的缺失而造成传动设备的磨损，或者因为卡壳而导致传到失效。
2、阀门注脂时的维护保养
(1)阀门注脂时，常常忽视注脂量的问题。注脂枪加油后，操作人员选择阀门和注脂联结方式后，进行注脂作业。存在两种情况：一方面注脂量少注脂不足，密封面因缺少润滑剂而加快磨损;另一方面注脂过量，造成浪费。可以据阀门尺寸和类别算出密封容量，再合理地注入适量的润滑脂。
(2)阀门注脂时，常忽略压力问题。在注脂操作时，注脂压力有规律地呈峰谷变化。压力过低，密封漏或失效;压力过高，注脂口堵塞，密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时，注入的润滑脂多流入阀腔底部，一般发生在小型闸阀。而注脂压力过高，一方面检查注脂嘴，如是脂孔阻塞判明情况进行更换;另一方面是脂类硬化，要使用清洗液，反复软化失效的密封脂，并注入新的润滑脂置换。
3、填料的维护保养
阀门填料是提高密封性的重要部位，如果因为填料失效，将会造成外泄，阀门功能失效。尤其是在管路内部的流体温度较高并且具有腐蚀性时，会加速填料的老化，缩短使用寿命，影响到阀门功能的发挥。所以对填料进行保养，可以提高使用效率。为了***填料的弹性，在阀门出厂时，都以静态试压不漏为标准，在应用的过程中，如果出现渗漏，可以将将填料压盖两侧的螺母拧紧，不漏即可。不要一次性拧死，防止填料失去弹性功能。在有些阀门填料中会装有二硫化钼润滑膏，随着阀门的使用，应该定期的加入润滑油脂，***密封性功能。

真空阀门的种类繁多，且在真空系统中起着重要作用，通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类，本文讲述了五种常见的真空阀门连接形式。

1、法兰连接

　　这是阀门中用得最多的连接形式。按结合面形状又可分为以下几种：

　　1)光滑式：用于压力不高的阀门。加工比较方便

　　2)凹凸式：工作压力较高，可使用中硬垫圈

　　3)榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。

　　4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。

　　5)透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。

　　6)O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。

2、螺纹连接

　　这是一种简便的连接方法，常用于小阀门。又分两种情况：

　　1)直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果***，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

　　2)间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

3、卡套连接

　　卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

　　这种连接形式的优点是：

　　1)体积小，重量轻，结构简单，拆装容易；

　　2)连接力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动；

　　3)可以选用多种材料，适合防腐蚀；

　　4)加工精度要求不高；

　　5)便于高空安装。

　　目前，卡套连接形式，已在我国某些小口径阀门产品中采用。

4、卡箍连接

　　这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。

5、内自紧连接

　　以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。

　　利用自紧密封原理做成的阀门，一般是高压阀门。

　　阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待。
