HDMI POE网线延长器
使用说明书
一、产品简介
延长器采用标准以太网TCP/IP协议，通过单根网线长距离的传输高清音视频信号，可凭借POE交换机实现一对多应用，同时附带的IR功能使远距离操控更加便捷。该设备拥有***的图像处理和传输能力，使信号传输更加流畅和稳定，是一种经济高效的HDMI信号延长方式。
二、主要特性
l 通过CAT6类网线长距离地传输HDMI视频和音频信号，最长可达150米；
l 高清视频信号分辨率可达到1920*1080@60Hz；
l 采用专用格式来压缩和解压视频，有效提高传输效率，***播放的流畅性；

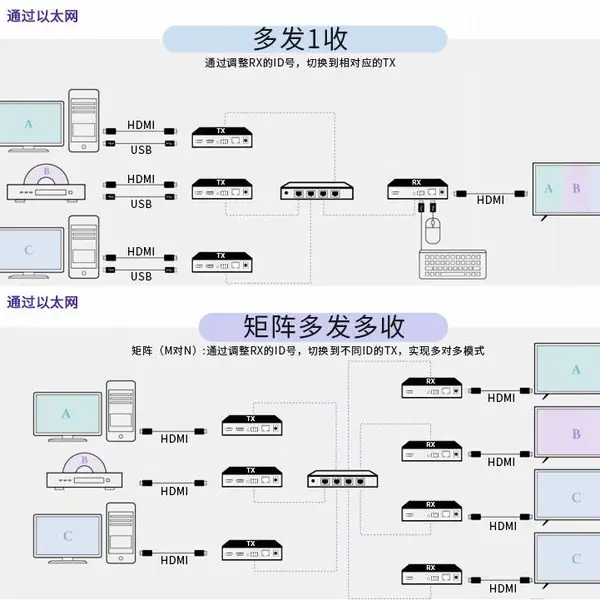

l 采用标准的TCP/IP协议，可搭配以太网交换机实现一对多，多对多的应用；
l 兼容HDMI 1.3标准；
l 支持IR（20KHz-60KHz）收发和RS232收发；
l 支持POE供电；
l 支持USB键盘、鼠标；
l 支持TX本地回显；
l 符合HDCP 1.2标准 – 高带宽数字内容保护技术；
l 能够自动识别和配置各种显示模式；
l 内置自动均衡系统，画面流畅，清晰，稳定；
l 安装简单方便，即插即用，无需设置；
三、设备清单
l HDMI POE延长器发射端主机
l HDMI POE延长器接收端主机
l 宽频红外接收、发射、USB线材
l
电源适配器
l 说明书
l 保修卡
四、技术参数
参数名称 | 详细说明 | |
视频 | 支持协议 | HDMI 1.3; HDCP 1.2 |
压缩格式 | H.264 | |
像素带宽 | 165MHz，全数字 | |
接口带宽 | 总带宽6.75Gbps | |
支持分辨率 | 1920X1080@60Hz | |
接口 | HDMI-A 接口 | |
阻抗 | 100Ω | |
建议HDMI输入/输出距离 | 小于5米，在1920X1080@60Hz时 | |
红外 | 接口 | 3.5mm立体声音频插座 |
信号方向 | RX输入，TX发射 | |
输入电平载波频率 | 20-60KHz | |
网口 | 接口 | 标准RJ45接口 |
建议传输距离 | CAT6--150M，CAT5E--150M | |
其他 | 电源 | 电源适配器：DC 12V POE输入电压范围：36~57V |
功耗 | MAX 3.3W | |
温度 | 工作温度：-5℃ ~ +70℃ | |
湿度 | 工作湿度：5% ~ 90% | |
外形尺寸 | 94*71*26mm | |
质保 | 1年免费保修 | |
五、接口说明
1、发送端：
l 描述
Item | Description |
1 | PWR灯：机器上电时点亮 |
2 | Link灯：数据传输时闪烁 |
3 | TAN按键：数码管组ID十位调整按键 |
4 | ONE按键：数码管组ID个位调整按键 |
5 | 两位数码管:显示01-99组ID |
6 | OK按键：用TAN和ONE按键选择组ID后，按下OK键确认，否则过十秒后恢复上一次的组ID |
7 | MODE按键：点击启动DHCP模式 |
8 | RST按键：长按恢复出厂设置 |
9 | 遥控红外接收：可通过遥控器调整组ID |
10 | USB端口：电脑USB输入 |
11 | HDMI输出端口：连接显示器用HDMI显示 |
12 | HDMI输入端口：连接到您的设备（电脑主机、笔记本或盒子） |
13 | IR OUT端口：连接IR发射器 |
14 | RS232端口：RS232远程控制，支持的波特率为115200 |
15 | RJ45端口：用局域网连接交换机或路由器 |
16 | DC 12V端口：需要12/1A电源输入 |
-
