| 产品特性：圆光栅 | 品牌：海德汉 | 型号：AK ECA 4490F |
| 传感器类型：角度编码器 | 旋转角度：360° | 线性度：0.25% |
| 线性范围：0.18% | 致动器类型：电驱 | 系列：ECA 4000 系列读数头 |
| 输出类型：Endat、三菱、发那科、西门子 | 电源电压：3.6V | 电阻值：0.05Ohms |
| 电阻容差：0.06% | 安装类型：精度高的钢光栅鼓，三点定心 | 工作温度：60℃ |
| 最小包装数：1 | 应用领域：机械设备 | ID：1073291-16 |
产品介绍Product introduction
AK ECA 4490F .. 331.31 Fanuc05 .. 3.00 1SS08 C4 .. ..
| Ident number | 1073291-16 |
|---|---|
| Drum outside diameter | 331.31 mm |
| Positions per revolution | 268435456 |
| Interface | Fanuc Serial Interface ai with a Interface |
| Ordering designation | Fanuc05 Electrical permissible |
| speed | 900 1/min Rotational direction of |
| graduation carrier | CW, positive counting |
| Power supply | 3.6 V ... 14 V |
| Electrical connection | Coupling M12, male, 8-pin |
| Pin configuration | D532351 |
| Cable length | 3.00 m |
| Cable type | PUR ? 3.7 mm |
| Degree of protection | IP 67 (EN 60529) |
产品信息
品牌：海德汉HEIDENHAIN
型号：AK ECA 4490F
ID：1073291-16
产地：德国

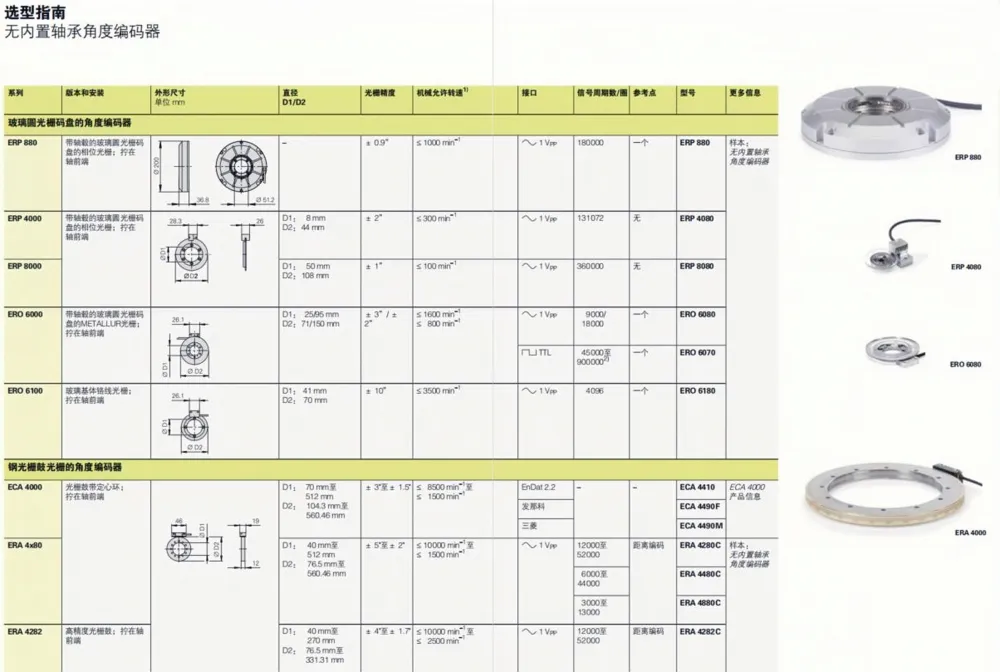

产品样本Product catalog
产品细节图Product details
更多角度展示产品

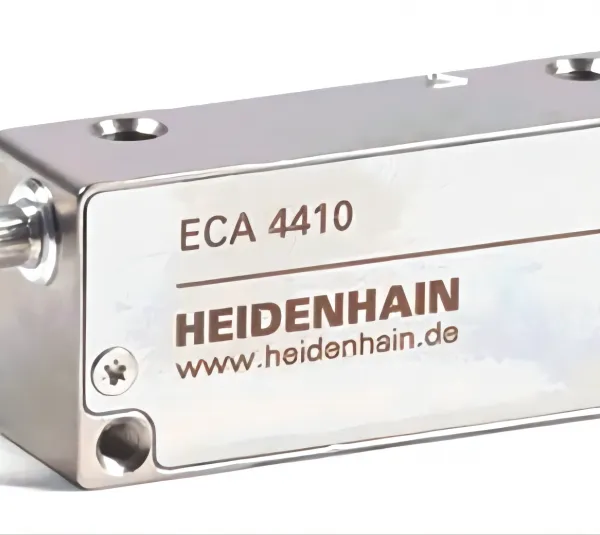

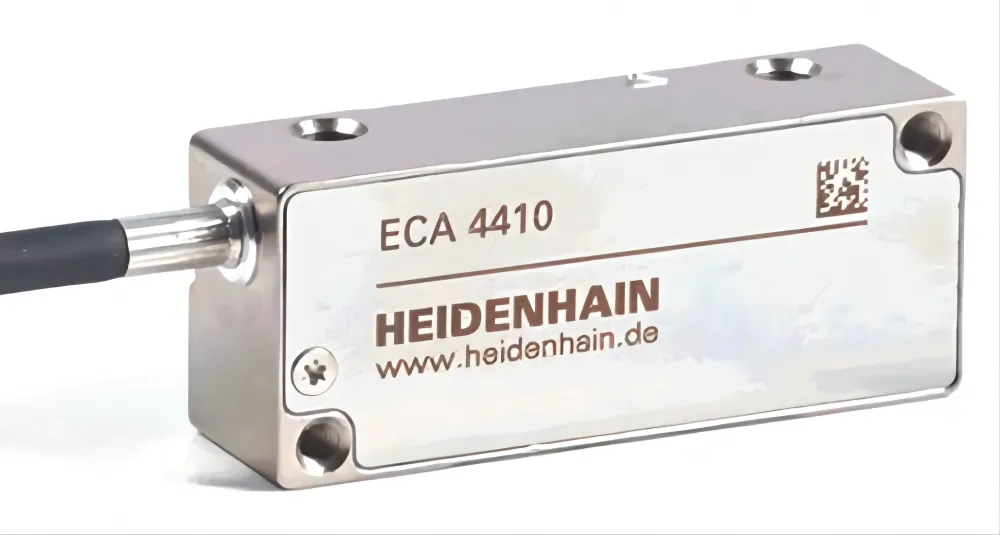

ECA 4000 系列角度编码器读数头
更多角度展示产品

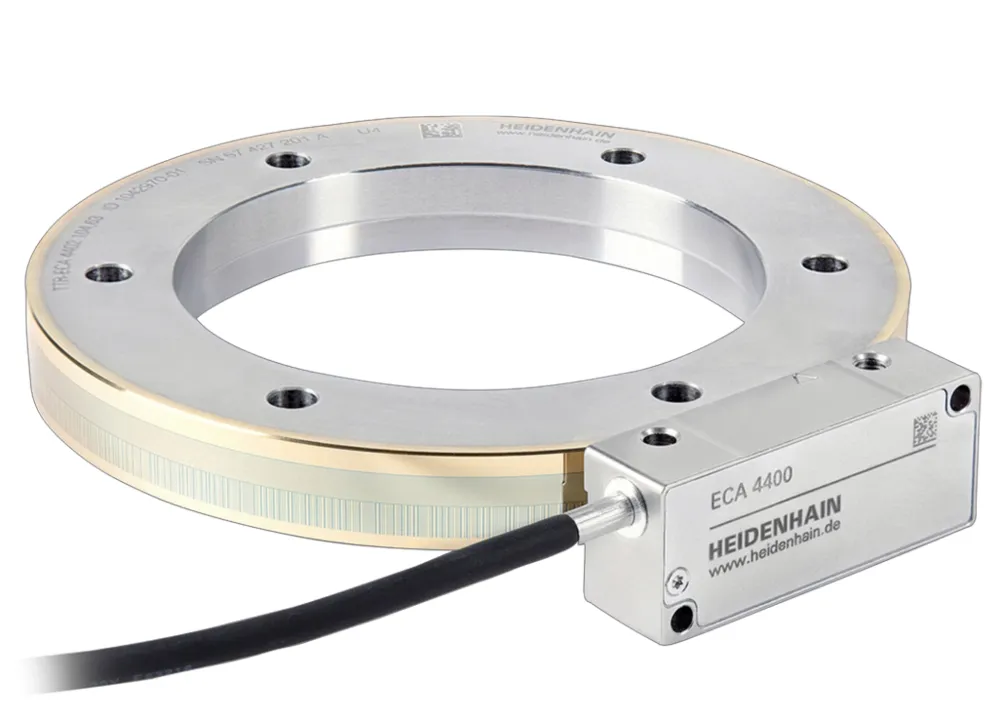

ECA 4000 系列角度编码器

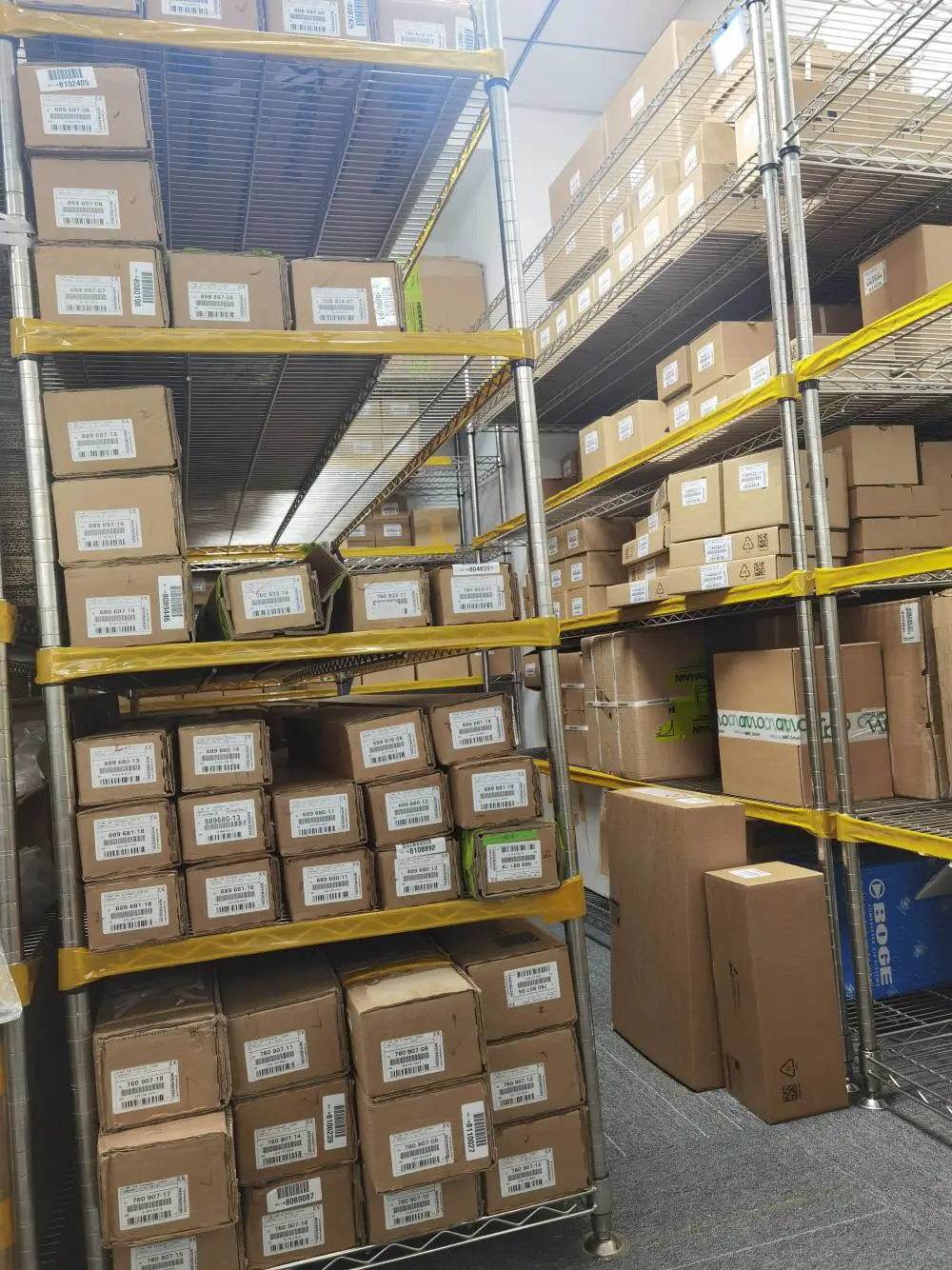

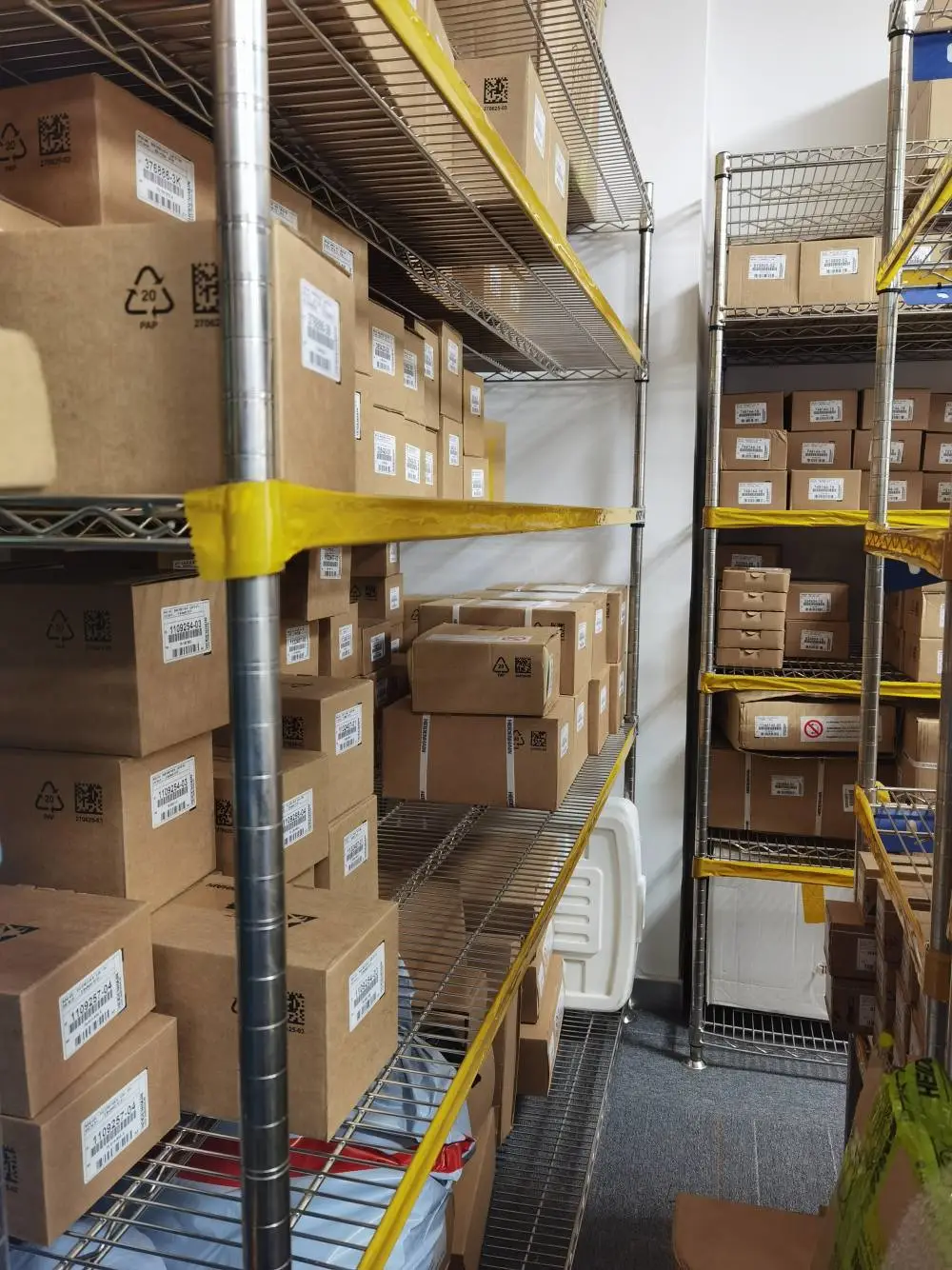

仓库实拍Warehouse Photos
夕资工业仓库实拍
夕资工业仓库实拍
产品特色Product Features
钢光栅鼓光栅的角度编码器
应用领域： 回转工作台，摆动铣头，高精度和高动态性能电机
- 直径范围大
- 允许的轴速高
- 精度高
- 多种栅鼓形状
- 多种每圈线数
- 防护盖，提高抗污能力
ECA 4000 系列
满足极精度高要求的光学角度编码器
非常高的精度和很好的信号质量
带三点定心或定心环的钢制秤鼓
分度精度：±1.5" 至 ±3"
线数：8195 到 44000
信号周期：40 μm
直径：104 毫米至 560 毫米
接口：EnDat 2.2、发那科、三菱、松下
可靠的扫描
ECA 4000 系列角度编码器通过大扫描场和特殊信号处理提供扫描可靠性。这一点，再加上它们坚固的刻度以及广泛的安装和操作公差，构成了一个可靠的完整系统。
部署简单
由于栅鼓直径、栅鼓几何形状、刻度精度和接口范围广泛，因此可以普遍使用。应用包括机床中的精度高旋转轴、快速旋转主轴以及计量和电子行业中的精度高应用。
ECA 4000系列角度编码器读数头（栅鼓外径331.31mm）型号目录：
| ID 号 | 型号 | 栅鼓（圆光栅）外径 |
|---|---|---|
| 1073287-03 | AK ECA 4410 | 331.31 mm |
| 1073287-14 | AK ECA 4410 | 331.31 mm |
| 1073287-23 | AK ECA 4410 | 331.31 mm |
| 1073291-01 | AK ECA 4490F | 331.31 mm |
| 1073291-16 | AK ECA 4490F | 331.31 mm |
| 1073296-07 | AK ECA 4490M | 331.31 mm |
| 1119932-03 | AK ECA 4410 | 331.31 mm |
| 1128992-07 | AK ECA 4490P | 331.31 mm |
| 1215186-10 | AK ECA 4410 | 331.31 mm |
| 1215186-18 | AK ECA 4410 | 331.31 mm |
| 1215186-21 | AK ECA 4410 | 331.31 mm |
| 1215187-04 | AK ECA 4490F | 331.31 mm |
| 1215188-11 | AK ECA 4490M | 331.31 mm |
| 1215190-04 | AK ECA 4490P | 331.31 mm |
| 828081-04 | AK ECA 4410 | 331.31 mm |
| 828081-12 | AK ECA 4410 | 331.31 mm |
