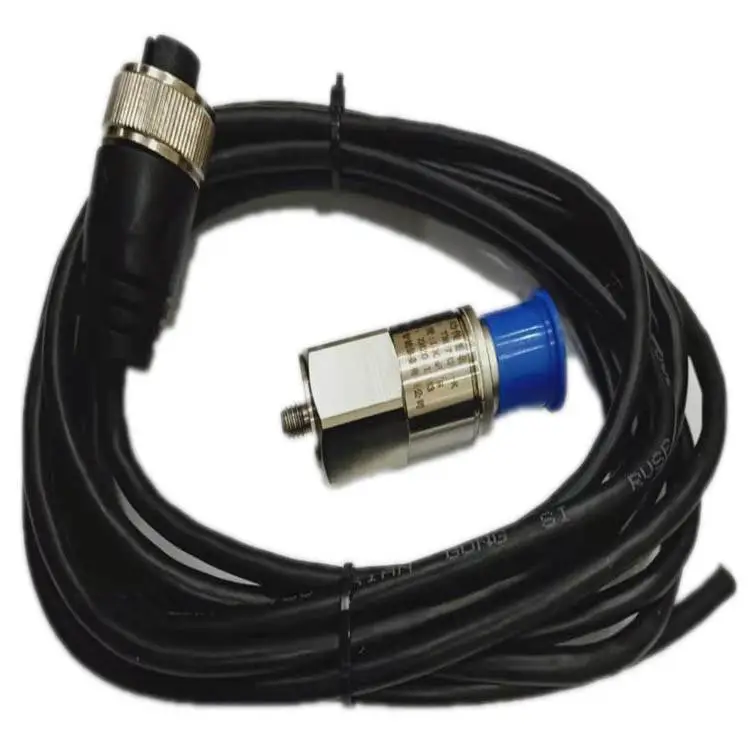

YSD-2-Ed振动变送器带金属护套信号引出线

工作原理：

振动变送器（以下简称变送器）内置压电元件感应振动，通过高***集成电路将加速度转换为速度峰值/有效值；再将速度峰值/有效值转换为对应量程的4～20mA电流输出，便于远传显示和控制；非常适用于连接到DCS、PLC及数据采集系统中等。

性能特点：

①变送器使用维护更方便、更经济；

②专低功耗、高稳定度测量线路，全集成工艺，***了振动速度线性对应的***4~20mA电流输出；

③一体化结构，坚固***；

④多种安装、连接型式，多种振动量程范围，可满足各种场合应用要求。

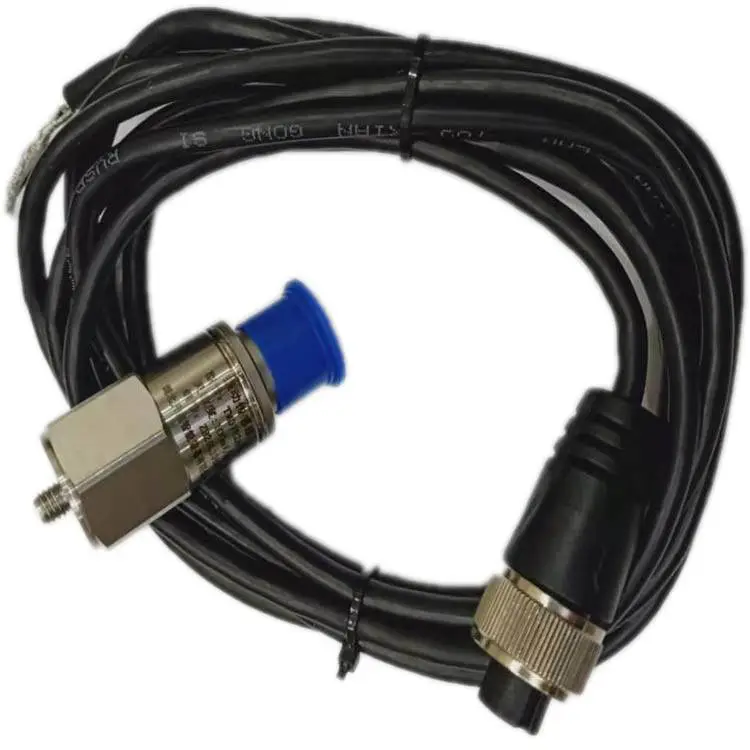

YSD-2-Ed振动变送器带金属护套信号引出线

技术指标：

电 源：15~30VDC电源供电，**功耗3W

测量量程：(量程可选、可设置)

通讯协议： HART / modbus （协议可选）

频率范围：5～1000Hz；-3db；

敏感方向：轴向，任意方向/角度安装；

横向灵敏度：≤3%；

电气隔离：500Vrms，电路与壳体隔离；

电流输出：标准4～20mA输出；（正比与测量振动大小）

精 度：优于±3%；（负载**：500Ω）

壳体材料：316L不锈钢壳体，内部用环氧树脂密封灌装，

振动限值：250g 峰值

使用环境：-30～80℃；

相对湿度：不大于95%，无结露。

重 量：约570g（不含尾部出线）

功能和电气连接：

变送器安装在机器表面，直接感应机器的壳体振动，将其振动转换为对应量的4~20mA的电流输出；精度：优于3%满量程；**负载电阻500欧。

变送器电气连接

①必须使用本公司配置的***电缆；

②布线规范应符合现场要求，如***、***等；

③为了***变送器的**隔离电气噪声；避免干扰大的信号电缆与变送器电缆并行走线；

④密封电缆引入孔，防止变送器内有湿气进入；

⑤变送器连线；变送器在出线时，均给线缆和出线端子做了一一标识，相同标识代码的端子和电缆相连接；

⑥严禁带电安装接线，线头压紧牢固不能松动；

使用及维护:

1、使用

1）变送器在使用前，应检查接线是否完好；

2）确认变送器工作电源应为+24V±15%VDC；

3）变送器上电，无振动时输出电流应为4.00 mA左右；

4）被测机器振动，变送器输出应对应振动线性的4~20mA电流输出；

2、维护

1）检修时，变送器打开防护盖/箱前，必须切断电源，以***设备安全。严禁带电开盖检修作业！！！

2）检查接线头与端子连接是否紧固，完全紧固后再关上防护盖/箱。
