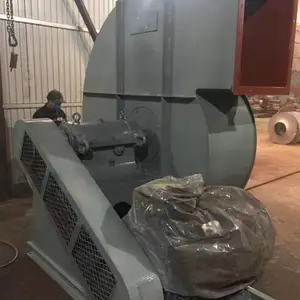

Y5-47锅炉高温离心通风机-淄博锅炉窑炉风机专用

Y5-47高温风机主要型号：Y5-47-NO5C、Y5-47-NO6C、Y5-47-NO8C、Y5-47-NO4C

、Y5-47-NO3.15C、Y5-47-NO9C、Y5-47-***2D、Y5-47-***2.4D。

Y5-47锅炉离心引风机，电机功率主要有：1.5kw、3kw、4kw、5.5kw、7.5kw、15kw、18.5kw、

22kw、30kw、37kw、45kw、75kw、90kw。

风机Y5-47风机 Y5-47锅炉离心引风机用途：与燃用各种煤质并配有消烟除尘装置的（1t/h-20t/h）工业锅炉配套而设计的风机。

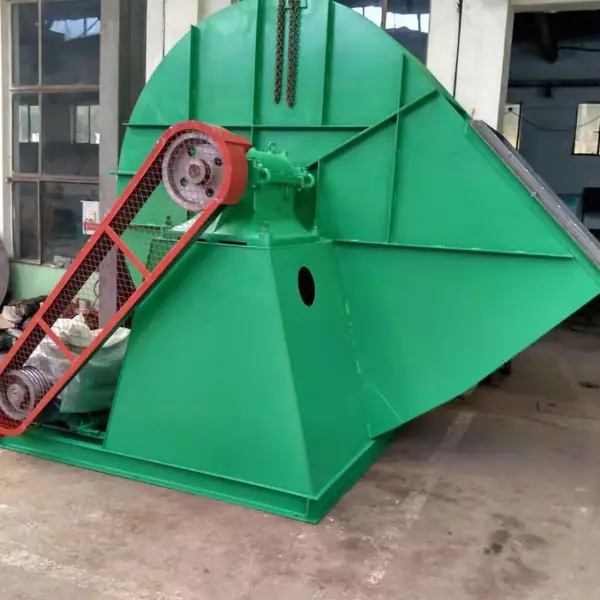

Y5-47锅炉高温离心通风机-淄博锅炉窑炉风机专用

风机的结构 风机由叶轮、机壳、进风口、传动部、调节风让等部分组成。

 （1）叶轮：有12片，材料为16Mn的后倾平板叶片，焊接于弧锥形前盘与平板形后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。

（2）机壳：用钢板焊接成蜗壳整体。№8以上“左”、“右”旋转通用。

（3）进风口：敛散式的进风口制成，采用滚动轴承。(3)型：整体桶式轴承箱，用30°机油油润滑，№8以上有油位标志及温度计，有水冷装置，须加输水管，耗水里量0.5～1m 3 /h，№6以下有风扇自冷。(1)型：№4～6用两只并列轴承座，润滑有轴承润滑脂或二硫化钼润滑，与机壳之间用两个半圆风扇叶自冷,№8～12.4用轴承箱体。

（4）调节门：用以调节风量，轴向装在进风口前，转动灵活方便，调节范围大由全开到全闭，№8以上采用花瓣式

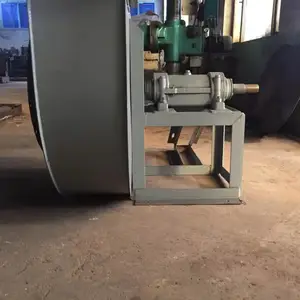

Y5-47锅炉高温离心通风机-淄博锅炉窑炉风机专用

风机的型式 （1）引风机制成单吸入，机号有№4--12.4七种。 （2）引风机又可制成左旋转和右施转两种型式。从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转以“左”表示。 （3）风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0°、90°、180°三种角度。 风机Y5-47风机

Y5-47型锅炉离心引风机性能参数表
