产品介绍Product introduction

AK ERM 2280 2048 01 -03 R 1.00 01 17 67 01 .. .. RA ~1Vpp 07 6 .. SD

产品信息

• 品牌：海德汉HEIDENHAIN

• 型号：AK ERM 2280

  ID：1144028-08

• 产地：德国

产品样本Product catalog

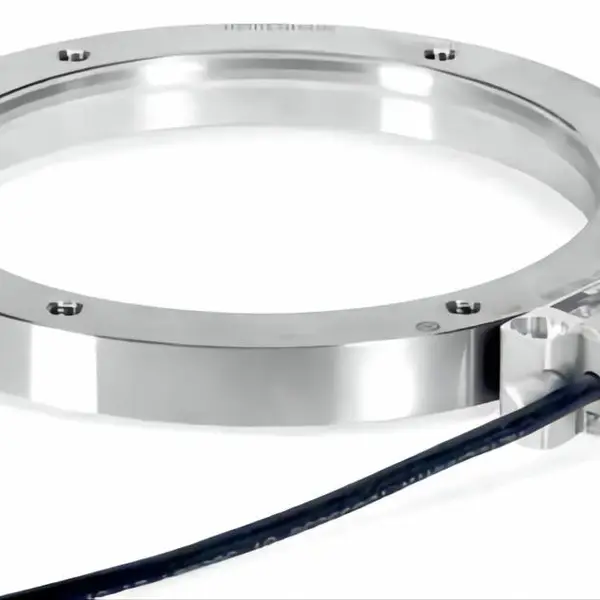

产品细节图Product details

更多角度展示产品

ECA 4000 系列角度编码器读数头

更多角度展示产品

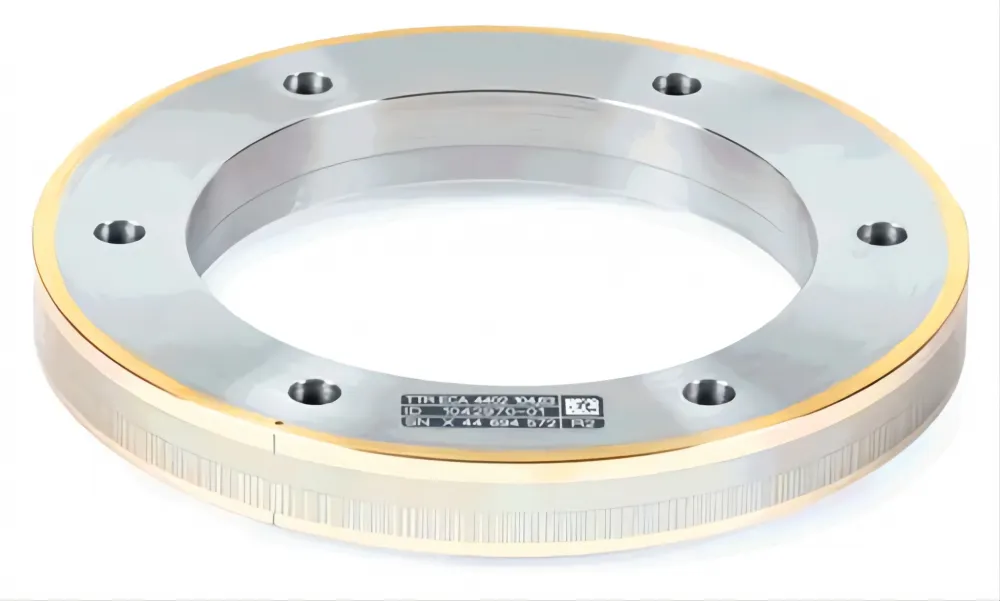

ECA 4000 系列角度编码器

仓库实拍Warehouse Photos

 夕资工业仓库实拍

 夕资工业仓库实拍

产品特色Product Features

ERM 2000 系列

带磁扫描的增量角度编码器

• 只需很少的调整工作即可轻松安装

• 在高轴速下连续运行

• 坚固耐用，耐污染

• 分度精度：±2.5" 至 ±72"

• 信号周期：1024 至 7200

• 直径：64 毫米至 452 毫米

• 接口：1 V PP、TTL、EnDat 2.2

紧凑而多功能

ERM 2000 系列角度编码器具有各种鼓尺寸和几何形状。高达 512 mm 的大内径便于电缆穿过编码器。其紧凑的设计允许安装在狭小的空间内。

允许高轴速

这些编码器的模块化无轴承设计允许在连续运行和换向工作中实现高轴速，即使在安装有机械故障排除装置时也是如此。这些高轴速不会增加编码器的操作噪音。

坚固且耐污染

MAGNODUR 测量标准特别耐污染。由此产生的一致信号质量使这些编码器适用于恶劣的车间条件。

***的 ERM 2203

即使允许的轴速度很高，ERM 2203 角度编码器也具有精度高和强大的扫描功能。

机械结构类型和装配

ERM模块型编码器由磁栅鼓和相应的读数头组成。读数头与磁栅间的相对位置由机床轴承决定。但ERM模块式编码器的特殊结构设计使它比较容易安装和调整。如果实际使用中满足技术要求，能***磁栅精度数据和单信号周期内细分误差数据。

ERM模块型磁栅编码器提供多种信号周期。因此相同外径的线数不同。

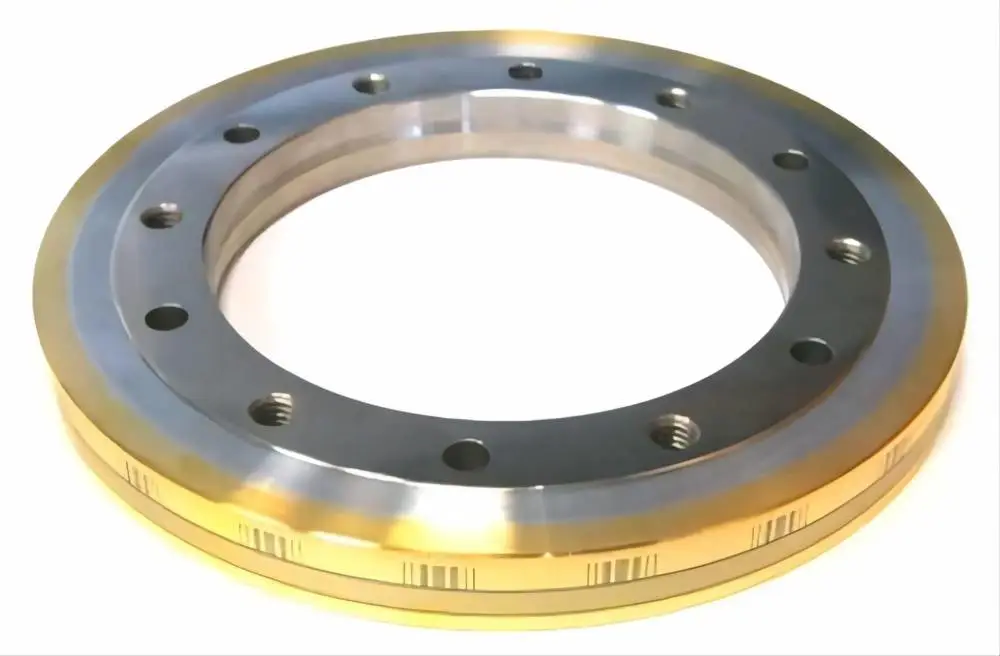

TTR ERM 2200和TTR ERM 2400磁栅鼓

安装磁栅鼓时，使其滑入配合轴中并用螺栓固定。

TTR ERM 2x0x磁栅鼓 TTR ERM 2404、TTR ERM 2405和TTR  ERM 2904栅鼓只能用摩擦锁紧方式连接配合面。磁栅鼓固定方式与安装情况有关。 必须将紧固力均匀作用在整个磁栅鼓安装面上。所需的安装件与用户的设备结构有关，因此需由用户***。连接摩擦力必须足够大以防止意外转动或轴向或径向倾斜，包括高速和加速运动时。严禁为了安装而改动磁栅鼓，例如钻孔或锪孔。

TTR ERM 2404和TTR ERM 2904版的栅鼓内圆为光滑表面。只用摩擦紧固方式连接 （磁栅鼓的固定）防止其意外转动。TTR ERM 2405磁栅鼓带键槽。导向键只用于避免意外转动，不能用于传递扭矩。磁栅鼓内的特殊形状使其在允许转速时也能保持稳定。

ECA 4000系列增量式角度编码器读数头型号目录：

购买须知Purchase notice

1.关于产品

   原厂原装新

2.关于售后

   安装维修

3.关于发货

   当日
