| 产品名称：9008 | 含量≥：99％ | 厂商/产地：厦门 |
| 是否危险化学品：否 | 是否进口：否 | 产地：厦门 |
| 牌号：誉匠 | 密度：1.02g/cm3 | 执行质量标准：*** |
| 用途：封装防水 |
UG-9008-81AB聚氨酯封装胶
产品规格书
一、产品特点：
UG-9008-81AB为双组份树脂体系，固化后形成弹性固体。
UG-9008-81AB由聚氨酯树脂合成，所生产的制品具有优异的耐高低温性能和防水性能。

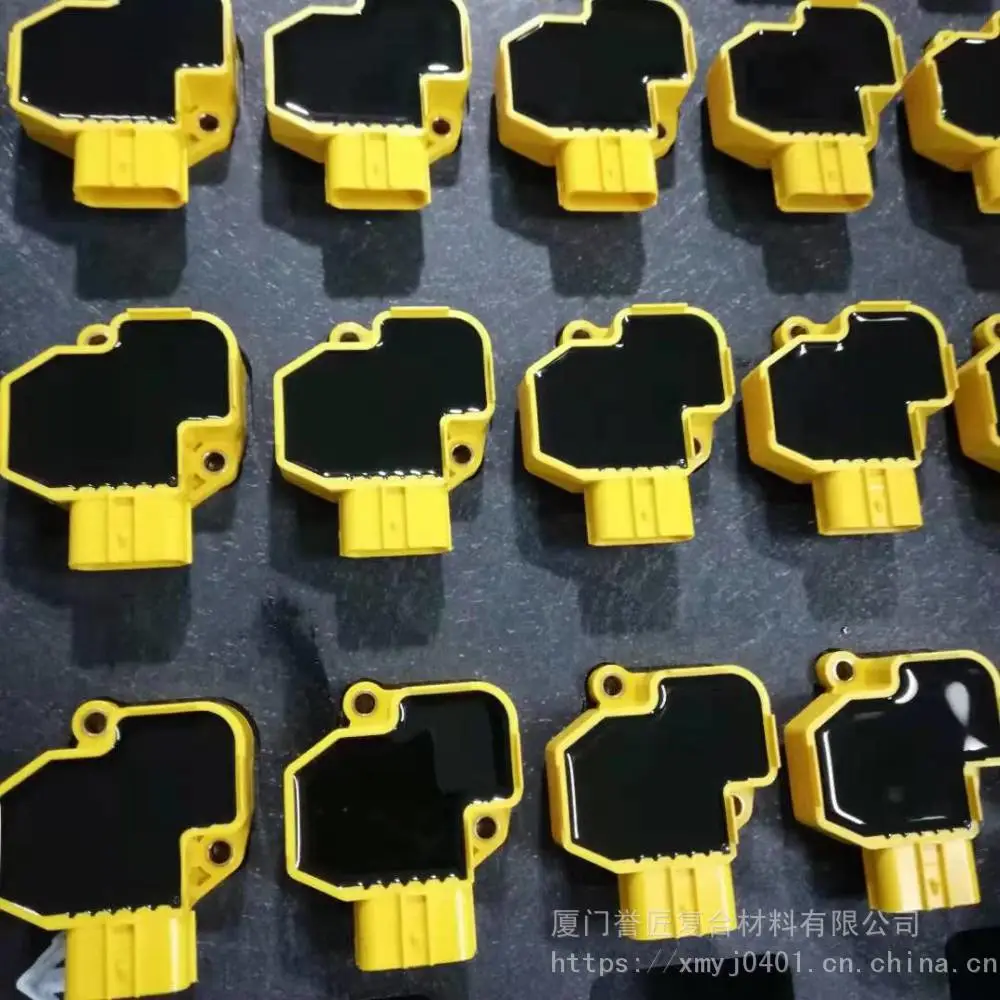

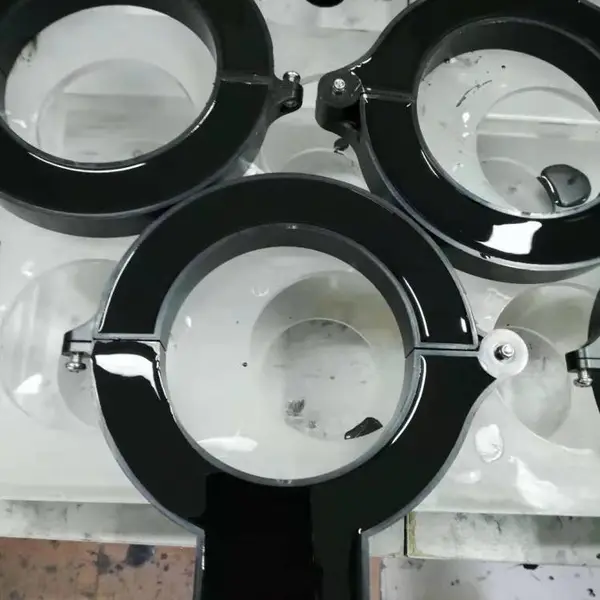

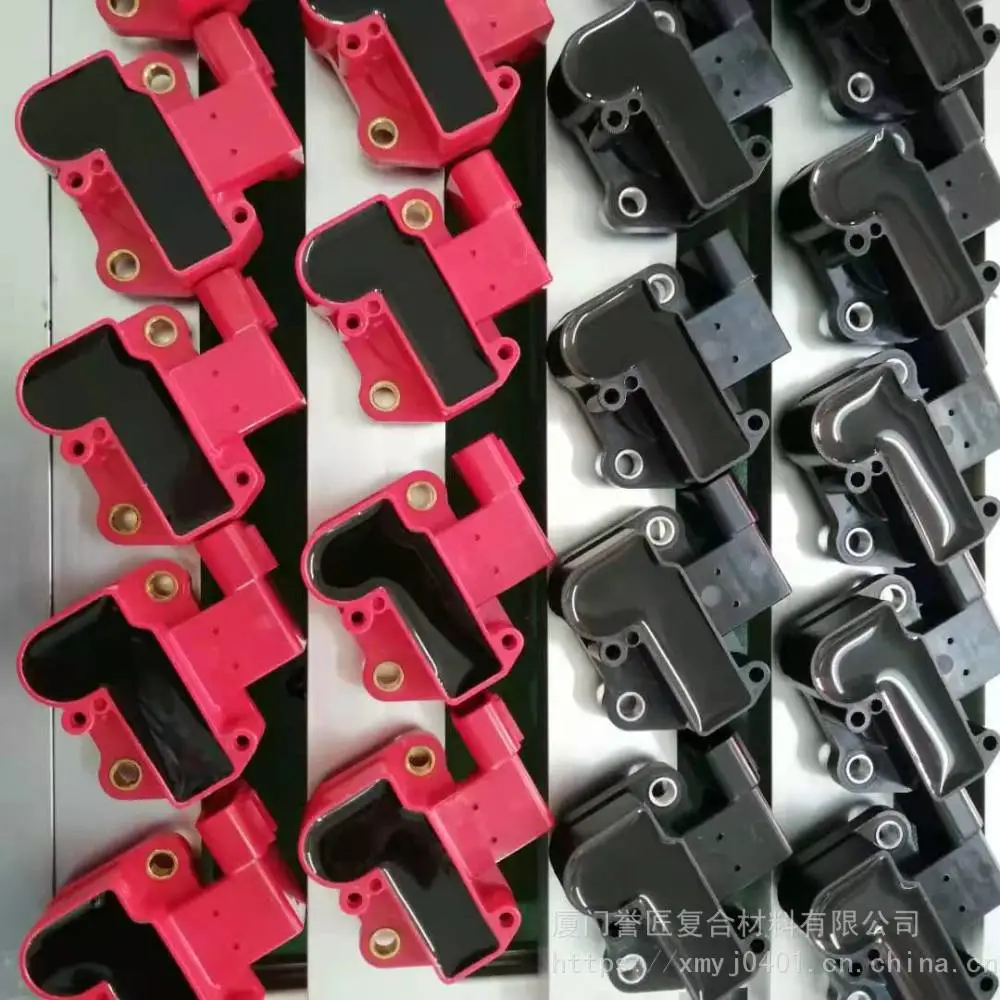

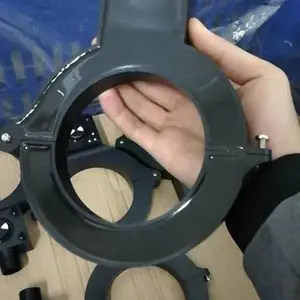

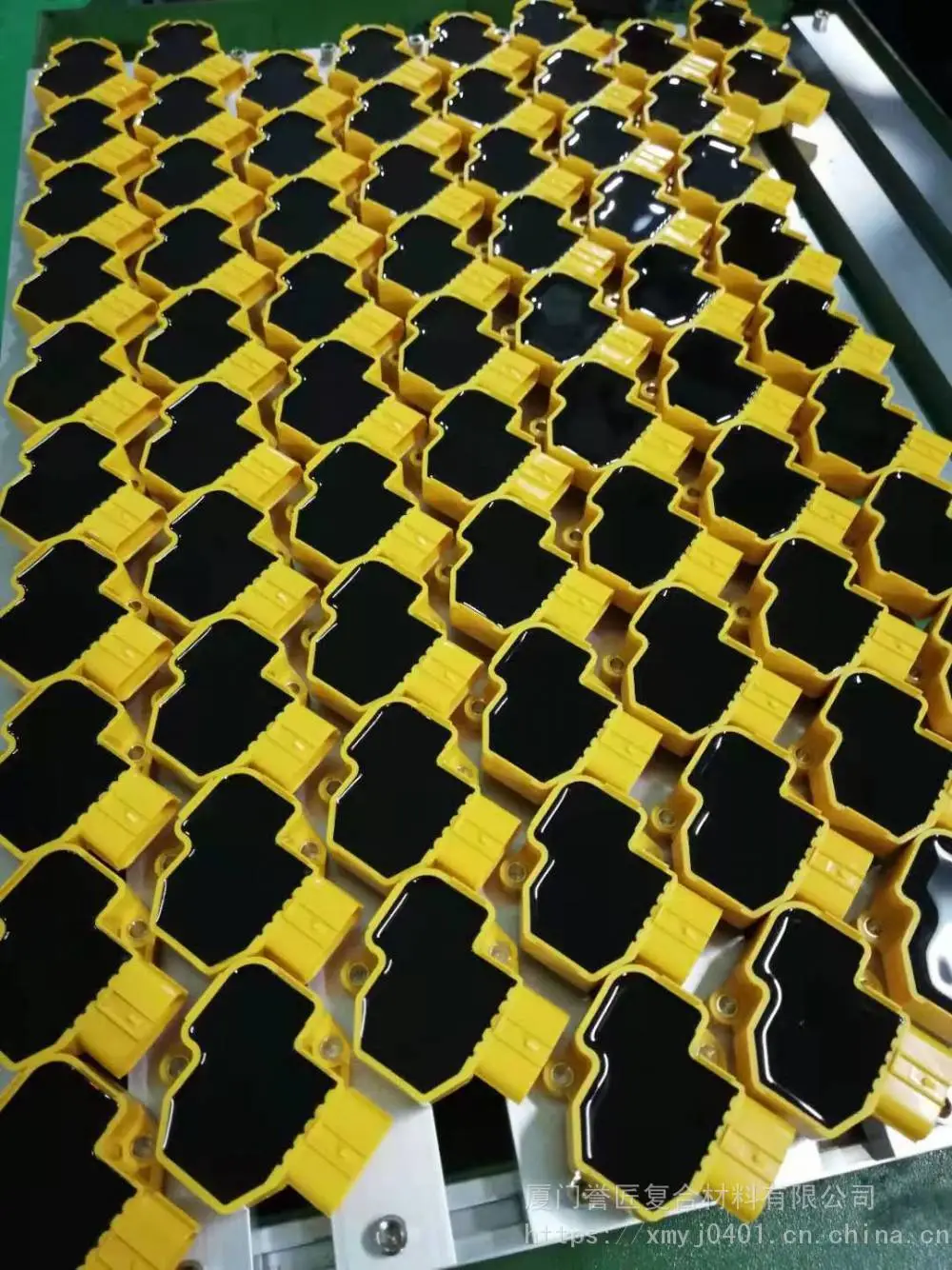

UG-9008-81AB产品可广泛用于电子元器件的防水封装。
二、胶液常规性能：
测试项目 | 测试方法或条件 | 9008-81A | 9008-81B |
组 成 | —— | 树脂/多元醇组合物 | 固化剂/异氰酸酯预聚体 |
外 观 | 目 测 | 黑色液体 | 淡黄色透明液体 |
密 度 | 25℃ g/cm3 | 1.05±0.05 | 1.1±0.05 |
粘 度 | 25℃ mpa·s | 700±100 | 100±50 |
AB剂混合粘度 | 500±100 mpa·s | ||
配 比 | 重量比 | 9008-81A ：9008-81B = 4：1 | |
可使用时间 | 100g / 25℃ | 15分钟 | |
固化工艺 | 常温固化 | 表干1-2h，基本固化16-24h，完全固化3天。 | |
保存期限 | 25℃，密封 | 6个月 | 6个月 |
三、胶体综合性能：
测试项目 | 测试方法或条件 | 单位 | 9008-81AB固化胶层 |
胶体外观 | 目视 | —— | 黑色固体 |
胶体密度 | 25℃ | g/cm3 | 1.05±0.05 |
硬 度 | GB/T 531.1-2008 | SHORE A | 50±5 |
玻璃化转变温度 | *** 11357-2:1999 | ℃ | -30 |
线性热膨胀系数 | *** 11359-2:1999 | /k -30℃~100℃ | 159*10-6 |
介电强度 | IEC 60243-1-2013 | Kv/mm | >18 |
体积电阻率 | IEC 62631-3-1-2016 | Ω·cm | 1.45*1014 |
表面电阻率 | IEC 62631-3-2-2015 | Ω/sq | 8.71*1014 |
介电常数 | IEC 60250-1969 | —— | 3.53 |
介质损耗因素 | IEC 60250-1969 | —— | 0.030 |
阻燃等级 | UL-94 | —— | V0 |
使用温度 | —— | —— | -40℃～100℃ |
厦门誉匠复合材料有限公司致力于高性能聚氨酯材料的研究开发及应用.目前,在聚氨酯材料领域,公司已形成了:TPU(热塑性聚氨酯弹性体），PUR(单组分反应型聚氨酯热熔胶),CPU(聚氨酯浇注型弹性体),KPU(快固化聚氨酯弹性体)四大系列产品. 为***用户所制造产品的使用性能具有的耐用性,老化性及安全性.公司始终坚持只提供高性能,高稳定性的高质量产品,不推荐有隐患的低质产品.公司不断为用户提供具有创新性的新型材料.目前,公司已成为高性能聚氨酯新型材料的***. \'科技致远、厚德载物、诚信服务\'这一企业宗旨始终贯穿于我们的设计、制造和服务中,使我们不敢有丝毫的疏忽和怠慢.公司借鉴吸收当今进的科学合成技术及独特工艺设备进行产品的研发和制造.充满***可能的核心技术是每一次创新变革的源泉,让客户的希望成为现实. 我们的目标是成为创意的企业,并在所服务的市场中成为倍受推崇的供应商,让每一个客户的每一个创意都能得到满意的回复.
点击查看>| 统一社会信用代码 | 91350200784179423B | ||
-
￥74.00
-
￥79.00
-
￥16.00
-
￥70.00
-
￥47.00
-
￥45.00
-
￥49.50
-
￥14.00
-
￥64.00
-
￥80.00
-
￥11.00
-
￥54.00
