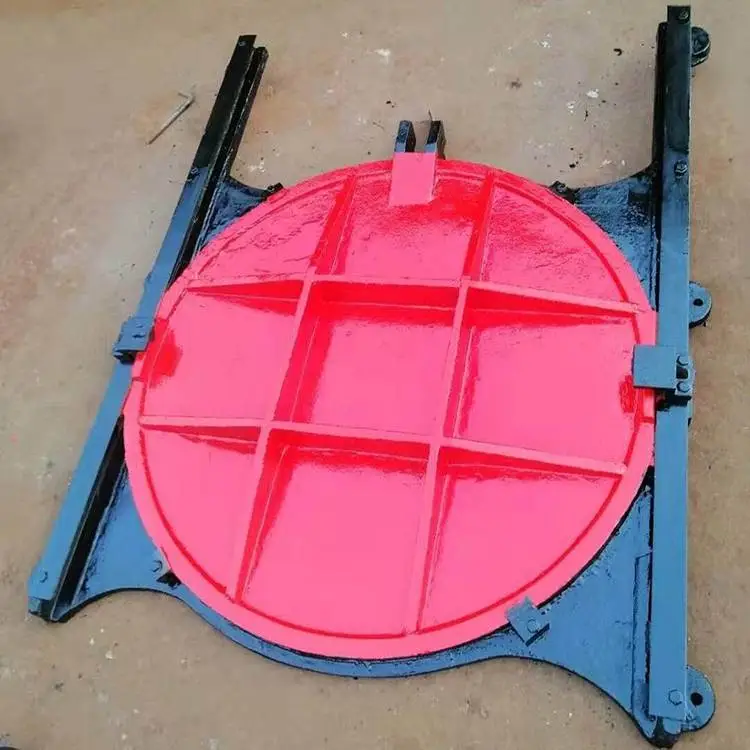

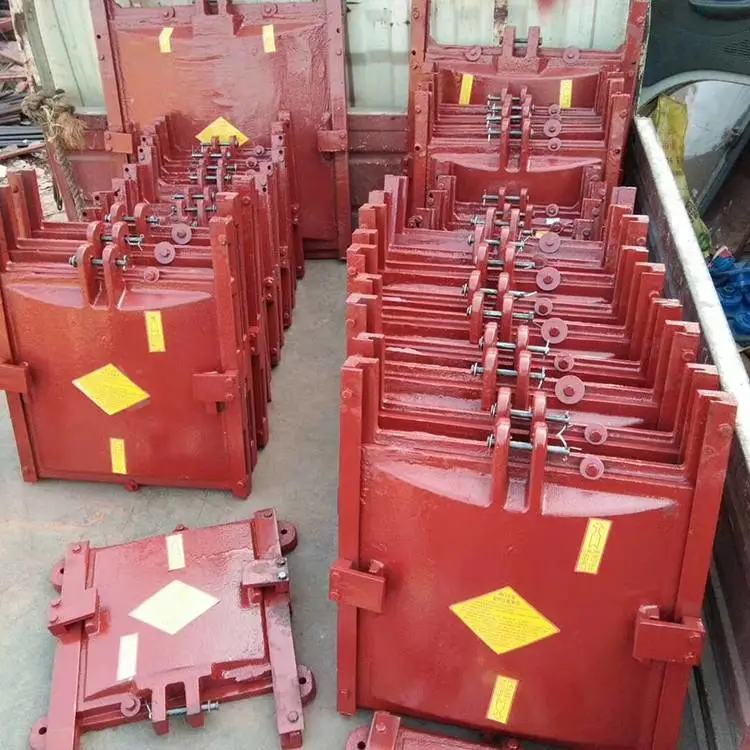

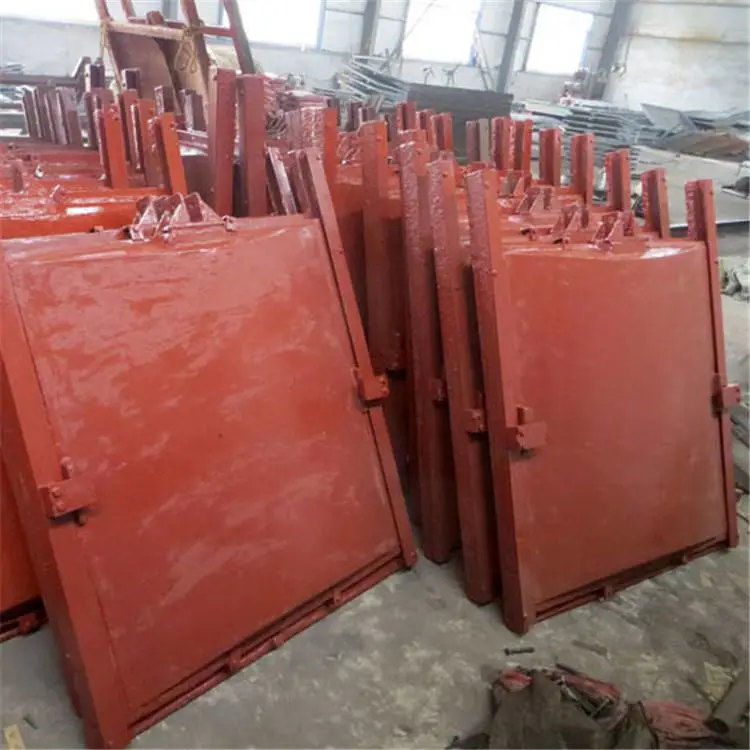

铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。门体一般采用面板与***肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可"P"形橡皮止水。门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到位置时，导轨的***应高于门体的水平中心线。

铸铁闸门特点：铸铁闸门一般设置有可调节的楔紧装置，楔紧副（如楔块与楔块、楔块与偏心销等）分别设在门体和门框上。调节楔紧装置，可使得闸门关闭时门体紧贴门框，达到止水要求。铸铁闸门通常配置手动或电动螺杆式启闭机，用于操作闸门的启闭。铸铁闸门有以下特点：布置简单，结构紧凑，节省空间；运行维护简单，减少运行费用，但铸铁闸门的造价比钢闸门略高一些。***性强。门体和门框的材料采用铸铁，止水面镶铜合金或不锈钢等***材料，防腐能力强，特别适用于污水或海水环境中。有特殊要求的地方还可以采用镍铬合金铸铁等***性更强的材料。铸铁闸门的止水副采用整体加工，止水效果好，金属止水使用寿命长

铸铁闸门安装使用说明：一、 适用范围主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可***用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。二、性能及结构1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。 2﹑形式：洞口式闸门3﹑结构：设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好，久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑***等特点。闸门的门板﹑门框系采用不锈钢，适用于污水腐蚀环境。 4﹑工作场所：室外 5﹑安装形式：洞口式三、安装及调试1﹑设备到现场后应对照送货单单独检验闸门是否完整，有无损坏。 2﹑检查闸门安装位置及土建尺寸是否与图纸相符。 3﹑安装时必须分四部分安装4﹑首先门框的安装：安装前，先与预埋钢板焊接固定，此时门框两侧须平行且应与底框及上部框架垂直，门框安装好后进行二次浇注，二次浇注一定要封实，不能有渗水现象，待混凝土养护后方可使用。

门框安装时应***导轨面在铅垂线上，其倾斜度不大于1//1000。***其平面度及对角线误差不超过标准规定。4.1 门框安装好后，同时门框中杂物，以免影响门叶的安装。特别是密封面上不得有其它杂物。 4.2 门体安装应注意对角线误差。4.3 然后安装启闭机机座，安装时注意平面度。4.4 安装时应检测闸板与闸门框之间的密封圈间隙，闸门正向工作水头时，密封泄露小于1.25L/min5﹑启闭机的安装方法：启闭机固定其位置时，先将启闭机的螺杆孔中心与闸门轴心调整到一直线上，然后将丝杆插入闸门吊耳，再用穿销连接，使两者位于同一铅垂线上，再将启闭机上的链接钢板与机座用螺栓或焊接来固定。 6﹑启闭机的丝杆与闸门连接后，检查各部位是否全部安装到位，方可适用启闭机，在一般情况下，启动如不灵活，可微调连接板的位置，感觉轻松灵活后方可固定。
