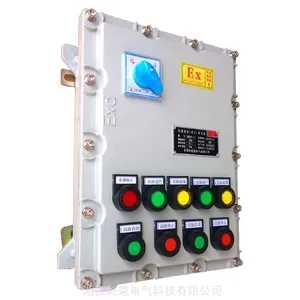

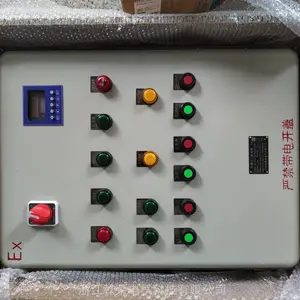

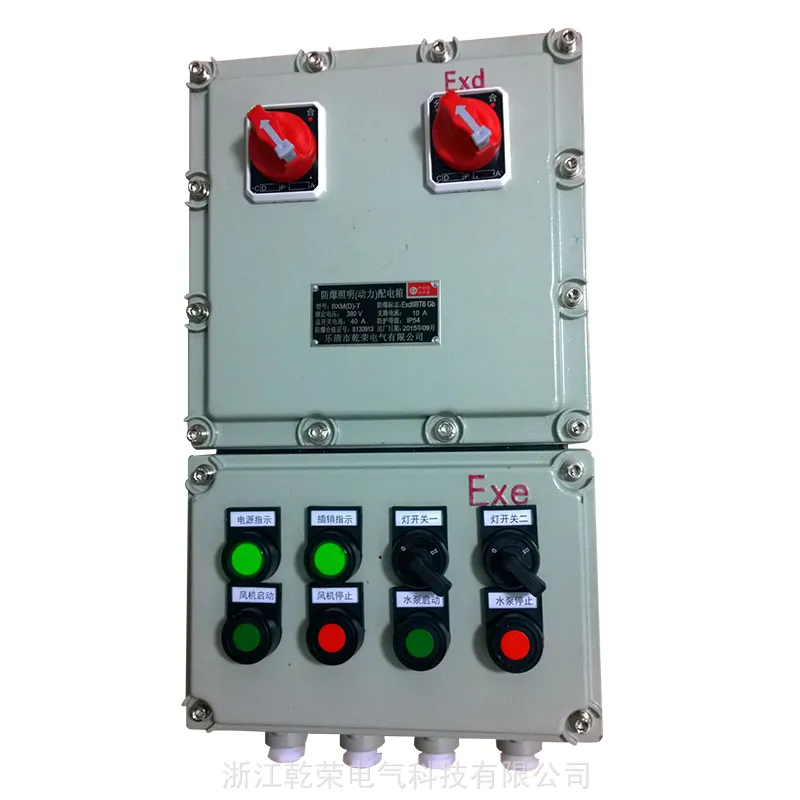

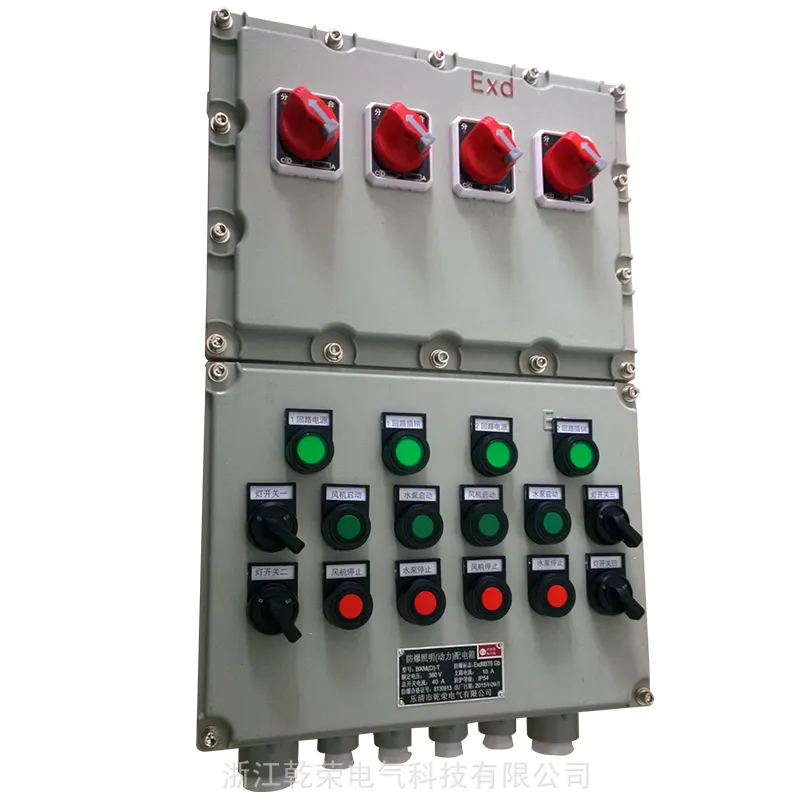

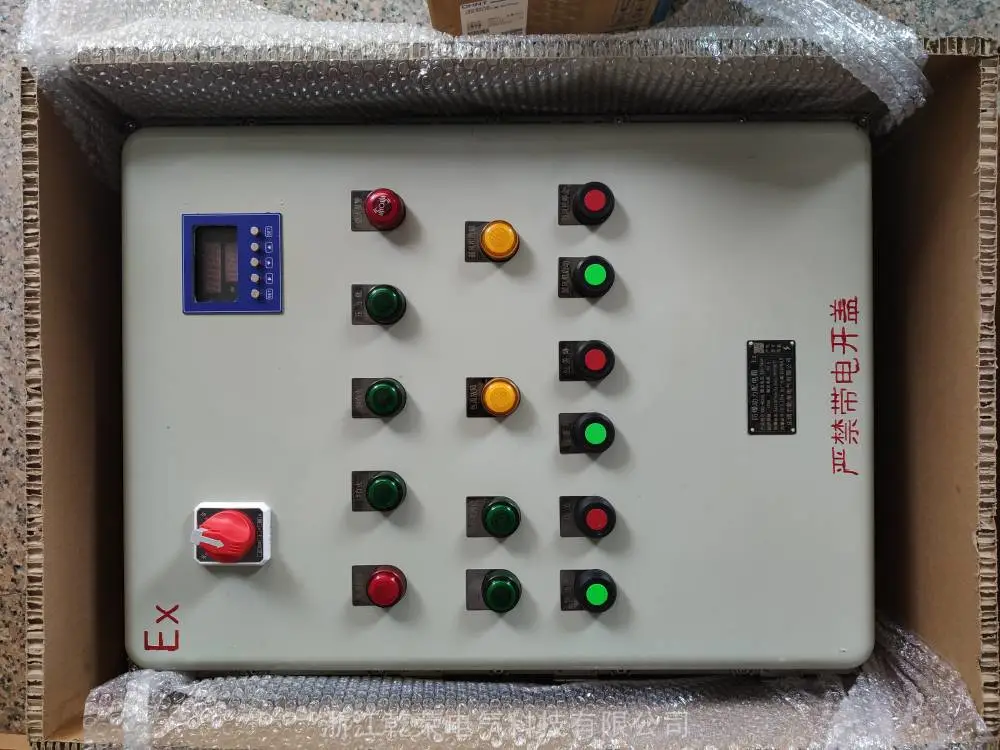

一用一备自动切换防爆水泵控制箱

在一个积水池中放置有两台潜污泵，积水池不停地汇集各处的渗沥水后，水位在缓慢地上升，当升到某一高度后就要将积水池中的水排出。要求兼有手动和自动两种工作方式，并有故障和超高水位报警功能。

手动控制原理
两台潜污泵要能单独起停控制，两台泵之间不会自动轮换运行。控制过程如下。
当将旋钮开关 SA1 扳到手动位置，即 SA1(L13-25)和SA1L23-27)闭合，系统处干手动运行状
态。
按动按钮 SB4 时，1泵接触器 KM1 接通自锁，1泵运行，1泵运行指示灯 HL4 点亮，1泵停止
指示灯H3熄灭。当按下1泵停按钮 SB3 时，1泵接触器 KM1 新电而失去自锁，1泵停1，1泵运
行指示灯 H4 熄灭，1 泵停止指示灯 H3点亮。
而当按动按钮SB6 时，2 泵接触器KM2 接通自锁，2 泵运行，2 泵运行指示灯 H6 点亮，2泵
停止指示灯 HL5 熄灭。当按下2 泵停按钮 SB5 时，2 泵接触器 KM2 断电而失去自锁，2 泵停止，2
泵运行指示灯H6熄灭，2泵停止指示灯H5点亮。
自动控制原理
要求当水位上升到设定的高水位时线缆浮球开关S1保持闭合，系统启动其中的一台泵将水排
出，直到水位降到低水位时线缆浮球开关S1 新开并保持，水泵停止。当下一次积水池的水位又上升
到高水位时，线缆浮球开关 S1再次闭合，这时会启动另一台泵工作，直到液面降到低水位时线缆浮
球开关S1再次断开而停止。当然，加果某一台泵工作时出现故障，系经能自动切换到另一台泵工作。
这就是所谓的一用一备，轮换工作。控制过程如下。
