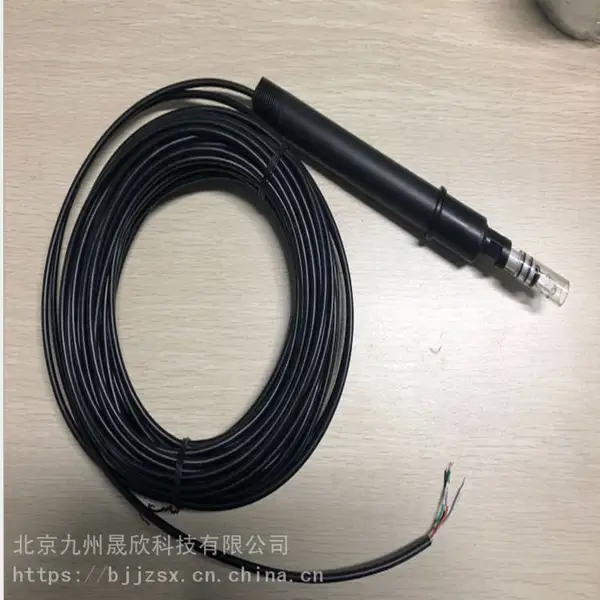

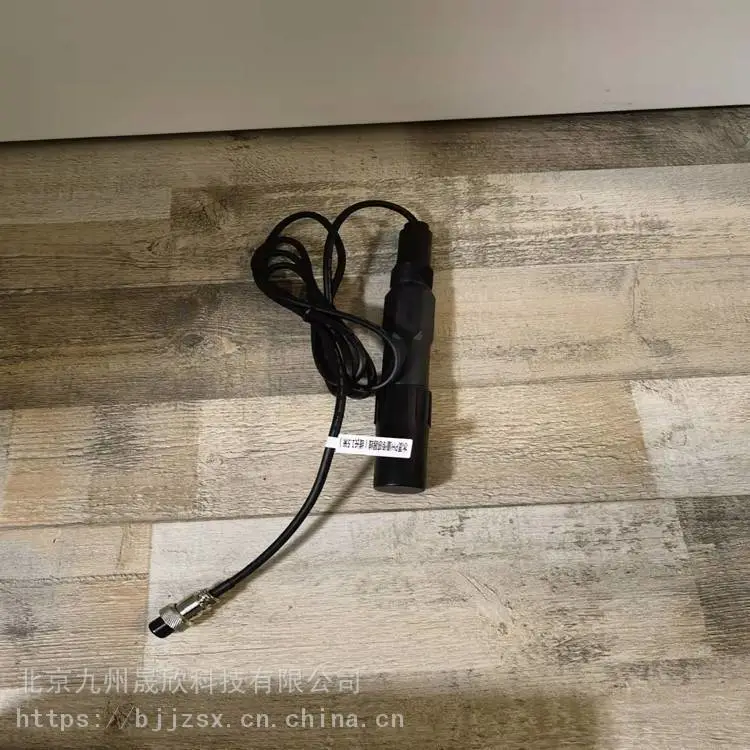

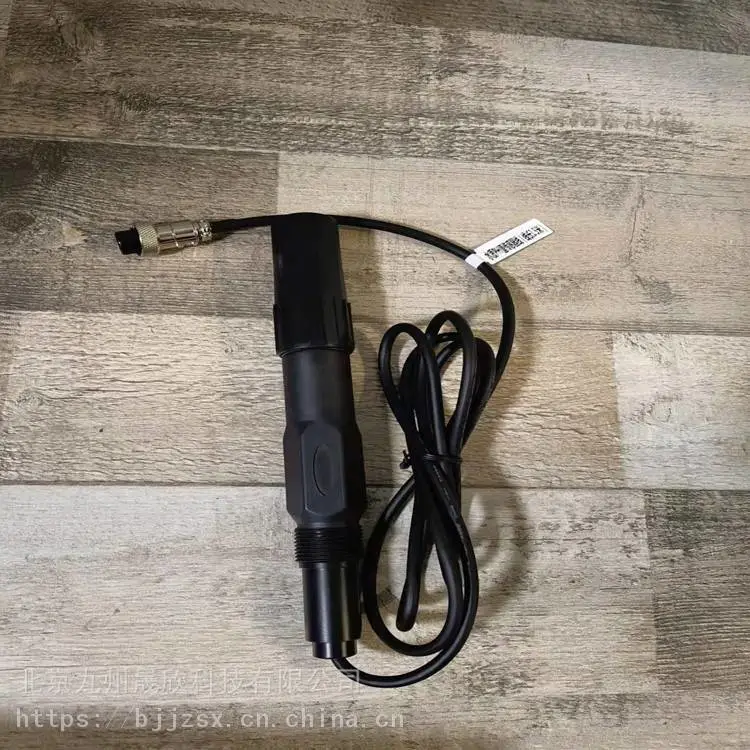

水质亚硝酸盐传感器、电极法亚硝酸盐探头、不需要试剂、含表头

工作原理

参比电极银/氯化银电极封装在密闭的电解液腔内，工作电极金电极直接与待测溶液接触，参比电极通过离子隔膜与外界溶液完成电荷交换。溶液中的NO2-直接在工作电极表面被氧化形成电流，电流大小与溶液中NO2-含量成正比。

产品特点

l不消耗药剂

l无膜，不受表面活性剂的影响。

l没有微孔，在污水中没有孔洞堵塞的危险。

l通用性好，三线制结构，0-20mA输出。

l维护简单，无需更换隔膜。

l温度自动补偿

l无需压力平衡

技术参数

l测量范围：0- 20 ppm .

l材料：聚甲醛树脂、聚四氟乙烯、金、银.

l准确度: 范围的±0.1％

l响应时间:1-60秒（90％以上响应）

l温度：5-50摄氏度

pH: 5-9

l电解液使用寿命：1年

l输出：0-20mA

供电电压：24V

l流速：10-40l/min

接口：三线制接口

外形尺寸：φ25*140mm

安装方法：流通池安装

标定：一点斜率标定，零点标定

安装方式：流通池安装

本电极对不同的水体有不同的零点,因而必须要对进零点标定.

使用标准溶液对电极进行校正：

在不同浓度NO2-标准溶液中由稀到浓测试电极电位并进行记录。根据记录的mA值和NO2-值，绘制电极”mA--NO2-”的标准曲线图。使用离子计的用户无需绘制标准曲线图，按仪器说明书操作即可。

NO2-标准溶液测定方法见:GB5750.5.10-2006 ;

l工作电极表面维护：每个月用小毛刷刷洗工作电极表面

l电解液更换：每年更换一次电解液。

接线方法

l三线制接口：

l传感器红线与仪表24V电源“+”端相连，

l传感器黑线与仪表地相连，

传感器兰线与仪表0-20mA正输入端相连.

NO2-传感器使用注意事项（无膜系列）

本电极在使用时,应流通池中有10-20L/H流水,才能测量数据的准确度,如流通池中无水则会造成电解液的蒸发而使电极失效.

本电极在长时间不使用时,应戴好保护帽并浸泡在水中以防电解液蒸发而使电极失效.

NO2-传感器维护（无膜系列）

1、电解液准备

将电解液瓶内灌满蒸馏水并反复摇动，直至完全溶解，密封备用

2、电解液灌注

将随机带的白色硅橡胶帽套到传感器前端

将传感器前端部分（传感器帽）连同硅橡胶帽一同拧下

注意不要将传感器上面的黑色的垫子弄下来（此垫子是选择性离子隔膜，不是普通橡胶垫）

用蒸馏水清洗传感器帽数次后，倒置晾干

打开电解液瓶盖

将电解液灌入传感器帽中直至有少量电解液溢出，注意尽可能避免混入气泡

2、安装传感器

将传感器盖子连同白色硅橡胶帽拧到传感器主体上

用手将传感器帽拧紧

将白色硅橡胶帽取下并妥善保管以备下次使用

l?用软纸将多余的电解液擦掉

3、传感器修复

如果传感器缺水时间超过48小时以上，请执行以下步骤进行修复。

按上述步骤1，2更换电解液后，将传感器置于清水（普通自来水即可）中浸泡3-5天后（注：传感器与控制器相连并通电工作)，再重复步骤1，2再次更换电解液，24小时后重新标定即可正常使用。

4、传感器日常检查

l定期检查传感器是否被泥土、藻类或气泡污染。其中气泡可通过增加流速去除

l经常用方法，检测控制器的测量值，是否准确，如果有偏差大于5%，对传感器重新校准

如果校准不能完成，更换电解液或选择性离子隔膜

常见故障处理流程

1、故障处理基本原则：

故障诊断必须考虑整个测量系统

测量/控制设备

电气线路和接头

流通池和水管接头

传感器

检查传感器的可能故障

待测溶液的余氯含量是否在量程范围内

待测溶液的pH是否在5-9内

待测溶液的电导是否在0.03- 40mS/cm内

温度：4-60度

流速：10-40l/h

应用范围：自来水、污水、鱼池、天然水体
